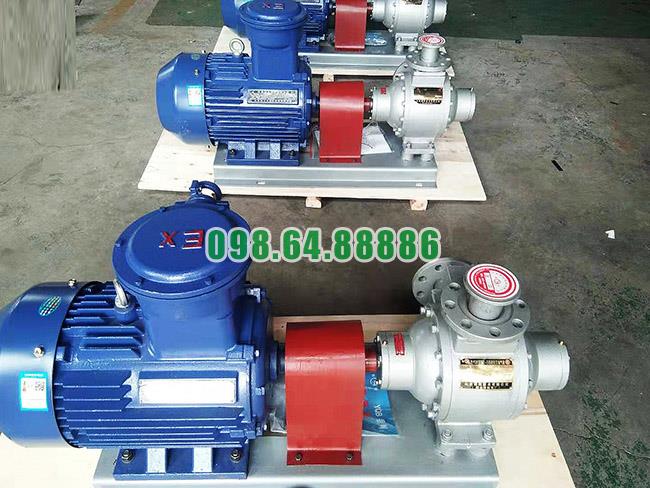

Bơm khí hóa lỏng YQB60-5 công suất 15KW áp suất 1.6MPa

Thiết kế vỏ bơm chịu áp lực cao của Bơm khí dầu mỏ hóa lỏng model YQB60-5

Trong các thiết bị vận chuyển khí hóa lỏng, vỏ bơm là bộ phận chịu trực tiếp áp suất và tác động của môi chất. Vì vậy, Thiết kế vỏ bơm chịu áp lực cao của Bơm khí dầu mỏ hóa lỏng model YQB60-5 được tối ưu đặc biệt nhằm đảm bảo độ bền cơ học, độ kín và an toàn trong quá trình vận hành liên tục.

Kết cấu vỏ bơm dạng khối tăng cường chịu lực

Thiết kế liền khối giảm điểm yếu kết cấu

Vỏ của Bơm khí dầu mỏ hóa lỏng model YQB60-5 được thiết kế dạng khối liền thay vì ghép nhiều chi tiết. Điều này giúp loại bỏ các điểm nối dễ phát sinh rò rỉ hoặc nứt vỡ khi chịu áp suất cao.

Cấu trúc liền khối giúp phân bố lực đồng đều trên toàn bộ thân bơm, tăng khả năng chịu áp suất lên đến 1.6 MPa mà vẫn giữ được độ ổn định.

Tối ưu hình học để giảm tập trung ứng suất

Thiết kế vỏ bơm hạn chế các góc nhọn và điểm gãy đột ngột, từ đó giảm hiện tượng tập trung ứng suất cục bộ. Điều này giúp tăng độ bền lâu dài và hạn chế hư hỏng trong quá trình vận hành.

Vật liệu chế tạo chịu áp lực và môi trường hóa chất

Độ bền cơ học cao và chống biến dạng

Vỏ bơm được chế tạo từ vật liệu có khả năng chịu lực nén lớn, đảm bảo không bị biến dạng khi làm việc dưới áp suất cao. Đây là yếu tố quan trọng giúp Bơm khí dầu mỏ hóa lỏng model YQB60-5 duy trì hiệu suất ổn định.

Khả năng chống ăn mòn trong môi trường LPG

Môi chất LPG có thể gây ảnh hưởng đến vật liệu theo thời gian. Vì vậy, vật liệu vỏ bơm được lựa chọn với khả năng chống oxy hóa và chống ăn mòn tốt, giúp kéo dài tuổi thọ thiết bị.

Độ dày vỏ bơm được tính toán chính xác

Cân bằng giữa độ bền và hiệu suất

Độ dày của vỏ bơm không chỉ đảm bảo chịu áp lực mà còn phải tối ưu trọng lượng và khả năng tản nhiệt. Thiết kế vỏ bơm chịu áp lực cao của Bơm khí dầu mỏ hóa lỏng model YQB60-5 được tính toán để đạt sự cân bằng này.

Đảm bảo hoạt động lâu dài dưới áp suất liên tục

Với độ dày phù hợp, vỏ bơm có thể chịu được áp lực trong thời gian dài mà không bị mỏi vật liệu, từ đó tăng độ bền tổng thể.

Thiết kế kín đảm bảo an toàn áp suất

Ngăn chặn rò rỉ môi chất

Vỏ bơm kết hợp với hệ thống phớt cơ khí tạo nên một cấu trúc kín hoàn toàn. Điều này giúp Bơm khí dầu mỏ hóa lỏng model YQB60-5 hạn chế tối đa rò rỉ LPG, đặc biệt trong điều kiện áp suất cao.

Duy trì áp suất ổn định trong buồng bơm

Khi vỏ bơm đảm bảo độ kín, áp suất bên trong được duy trì ổn định, giúp quá trình vận hành diễn ra hiệu quả và an toàn.

Khả năng thích ứng với nhiệt độ và điều kiện môi trường

Hoạt động ổn định trong phạm vi ±40°C

Vỏ bơm được thiết kế để chịu được sự thay đổi nhiệt độ trong диапазон ±40°C mà không ảnh hưởng đến cấu trúc. Điều này giúp thiết bị phù hợp với nhiều môi trường làm việc khác nhau.

Hạn chế biến dạng do giãn nở nhiệt

Thiết kế và vật liệu được lựa chọn giúp giảm thiểu tác động của giãn nở nhiệt, giữ cho vỏ bơm luôn ổn định về hình dạng và độ kín.

Tác động của thiết kế vỏ bơm đến hiệu suất và độ bền

Bảo vệ các bộ phận bên trong

Vỏ bơm không chỉ chịu áp lực mà còn đóng vai trò bảo vệ các chi tiết bên trong khỏi tác động của môi trường bên ngoài như bụi, độ ẩm và hóa chất.

Giảm chi phí bảo trì và tăng tuổi thọ

Nhờ cấu trúc bền bỉ, Bơm khí dầu mỏ hóa lỏng model YQB60-5 ít gặp sự cố liên quan đến vỏ bơm, từ đó giảm chi phí sửa chữa và kéo dài thời gian sử dụng.

Thiết kế vỏ bơm chịu áp lực cao của Bơm khí dầu mỏ hóa lỏng model YQB60-5 là sự kết hợp giữa cấu trúc liền khối chắc chắn, vật liệu chất lượng cao và tính toán kỹ thuật chính xác. Nhờ đó, thiết bị không chỉ đảm bảo khả năng chịu áp suất lớn mà còn duy trì độ kín, độ bền và an toàn trong suốt quá trình vận hành, đáp ứng tốt yêu cầu khắt khe của ngành công nghiệp khí hóa lỏng.

Nguyên tắc hoạt động của cánh gạt trong Bơm khí dầu mỏ hóa lỏng model YQB60-5

Trong các dòng bơm khí hóa lỏng hiện đại, cơ chế cánh gạt đóng vai trò cốt lõi quyết định đến hiệu suất và độ ổn định. Nguyên tắc hoạt động của cánh gạt trong Bơm khí dầu mỏ hóa lỏng model YQB60-5 dựa trên sự thay đổi thể tích liên tục của các khoang kín, giúp thực hiện quá trình hút, nén và đẩy LPG một cách hiệu quả.

Cấu tạo hệ thống cánh gạt

Cánh gạt lắp trong rotor

Cánh gạt được bố trí trong các rãnh của rotor và có khả năng trượt linh hoạt ra vào. Đây là bộ phận trực tiếp tham gia tạo khoang chứa môi chất.

Rotor lệch tâm so với buồng bơm

Rotor không nằm đồng tâm với buồng bơm, tạo ra khoảng cách thay đổi giữa rotor và thành bơm. Sự lệch tâm này là yếu tố quan trọng giúp tạo ra các khoang biến thiên thể tích.

Nguyên lý hoạt động của cánh gạt

Giai đoạn tạo áp suất âm và hút môi chất

Khi rotor quay đến vị trí cửa hút, thể tích giữa các cánh gạt tăng lên do khoảng cách với thành buồng bơm lớn hơn. Điều này làm áp suất giảm xuống, tạo ra vùng áp suất âm, từ đó LPG được hút vào buồng bơm.

Giai đoạn vận chuyển môi chất

Sau khi môi chất đi vào, các khoang kín giữa các cánh gạt di chuyển theo chiều quay của rotor. Trong giai đoạn này, LPG được giữ ổn định trong khoang và di chuyển dần về phía cửa xả.

Giai đoạn nén và đẩy

Khi khoang di chuyển đến khu vực cửa xả, thể tích giảm dần do rotor tiến gần thành buồng bơm. Áp suất trong khoang tăng lên, tạo lực đẩy môi chất ra ngoài với chênh áp khoảng 0.5 MPa.

Cơ chế tự điều chỉnh của cánh gạt

Tác động của lực ly tâm

Trong quá trình quay, lực ly tâm ép cánh gạt luôn tiếp xúc với thành buồng bơm, đảm bảo tạo khoang kín và hạn chế rò rỉ nội bộ.

Khả năng bù mài mòn

Cánh gạt có thể tự trượt để thích nghi với sự mài mòn nhỏ theo thời gian, giúp duy trì hiệu suất ổn định lâu dài.

Vai trò của cánh gạt trong hiệu suất bơm

Tạo và duy trì khoang kín

Cánh gạt đảm bảo các khoang chứa LPG không bị rò rỉ, giúp quá trình dịch chuyển môi chất hiệu quả.

Ổn định dòng chảy

Dòng chảy được tạo ra liên tục, giảm dao động và hạn chế rung động trong hệ thống.

Tăng khả năng tự mồi

Nhờ cơ chế tạo áp suất âm, bơm có thể tự hút môi chất mà không cần mồi trước, thuận tiện trong vận hành.

Ưu điểm của nguyên lý cánh gạt

Hiệu suất cao

Quá trình hút và đẩy liên tục giúp bơm đạt lưu lượng 60 m³/h ổn định.

Hoạt động êm ái

Dòng chảy mượt mà giúp giảm tiếng ồn và rung động trong quá trình vận hành.

Độ bền cao

Thiết kế đơn giản nhưng hiệu quả giúp các bộ phận ít bị hao mòn và dễ bảo trì.

Ứng dụng trong thực tế

Nguyên tắc hoạt động của cánh gạt trong Bơm khí dầu mỏ hóa lỏng model YQB60-5 được ứng dụng rộng rãi trong các hệ thống chiết nạp LPG, vận chuyển khí hóa lỏng và phân phối trong các kho cảng. Cơ chế này giúp đảm bảo hiệu quả vận hành và độ tin cậy cao.

Nguyên tắc hoạt động của cánh gạt trong Bơm khí dầu mỏ hóa lỏng model YQB60-5 dựa trên sự thay đổi thể tích của các khoang kín khi rotor quay lệch tâm. Nhờ cơ chế này, bơm có thể thực hiện quá trình hút, nén và đẩy LPG một cách liên tục và hiệu quả.

Đây là nền tảng quan trọng giúp bơm YQB60-5 đạt hiệu suất cao, vận hành ổn định và đáp ứng tốt các yêu cầu trong ngành công nghiệp khí hóa lỏng.
