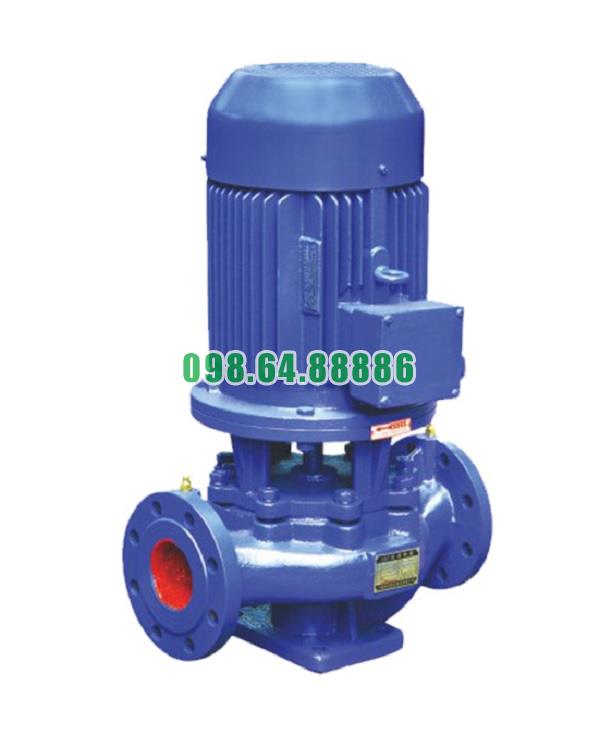

Máy bơm lùa trục đứng ISG32-160 và IRG32-160 là loại bơm ly tâm thiết kế theo kiểu inline trục đứng, tích hợp động cơ công suất 1.5 kW, phù hợp cho các hệ thống cấp nước, tuần hoàn, tăng áp đòi hỏi cột áp cao (tới 32m) và lưu lượng ổn định (khoảng 1.25 L/s). Dưới đây là các bộ phận cấu tạo chính của máy bơm:
Cung cấp năng lượng cho toàn bộ hoạt động của bơm.
Loại động cơ đồng bộ hoặc không đồng bộ 3 pha, tốc độ quay 2900 vòng/phút.
Vỏ động cơ thường được chế tạo từ nhôm hoặc gang, có cánh tản nhiệt và chuẩn bảo vệ IP54/IP55.
Gắn trực tiếp lên trục bơm, giúp truyền lực quay đồng trục mà không qua cơ cấu trung gian ⇒ tiết kiệm năng lượng, giảm hao mòn.
Là trục quay truyền động từ động cơ xuống cánh bơm.
Làm từ thép hợp kim hoặc inox, có độ cứng cao, chống mài mòn và chịu xoắn tốt.
Được cân bằng động chính xác, giúp vận hành êm, không rung lắc.
Là bộ phận quan trọng giúp tạo lực ly tâm, hút và đẩy nước.
Được thiết kế theo dạng cánh kín hoặc cánh xoắn để tăng hiệu suất đẩy.
Vật liệu cánh có thể là gang, đồng hoặc inox 304, phù hợp với môi trường nước sạch hoặc có tạp chất nhẹ.
Là nơi diễn ra quá trình tăng áp cho dòng nước trước khi ra khỏi cửa xả.
Thiết kế dạng xoắn ốc, giúp chuyển đổi động năng thành áp năng hiệu quả, giảm tổn thất áp lực.
Nằm tại điểm tiếp xúc giữa trục và thân bơm, có chức năng làm kín, ngăn nước rò rỉ ra ngoài.
Vật liệu phớt thường là carbon – ceramic hoặc silicon carbide, chịu ma sát và nhiệt độ cao.
Phớt lắp theo dạng đơn hoặc đôi, dễ thay thế, bảo trì.
Làm nhiệm vụ đỡ trục quay, giảm ma sát khi động cơ hoạt động liên tục.
Vòng bi được bôi trơn bằng mỡ chịu nhiệt, giúp kéo dài tuổi thọ và giảm tiếng ồn.
Bao bọc toàn bộ buồng bơm và các bộ phận quay.
Được đúc từ gang cầu hoặc inox, có khả năng chịu áp lực và chống ăn mòn cao.
Thiết kế kiểu inline, nghĩa là cửa hút và cửa xả nằm trên cùng một trục ngang, giúp lắp đặt trực tiếp vào đường ống.
Là phần kết nối thân bơm với mặt nền.
Có lỗ bắt bu lông cố định, giúp bơm đứng vững, giảm rung lắc trong quá trình vận hành.
Được thiết kế theo chuẩn DIN hoặc ANSI, giúp đấu nối dễ dàng vào hệ thống đường ống hiện có.
Đảm bảo khả năng chịu áp lực và độ kín cao.
Nằm trên thân động cơ, là nơi đấu dây nguồn cấp điện.
Có nắp chống bụi, chống nước theo tiêu chuẩn bảo vệ IP54 trở lên.
Máy bơm lùa trục đứng ISG32-160, IRG32-160 động cơ 1.5 kW có kết cấu đồng bộ, chắc chắn và tối ưu hóa thủy lực. Từng bộ phận từ động cơ, trục, cánh, buồng bơm đến phớt và thân vỏ đều được chế tạo chính xác để đạt hiệu suất vận hành cao, tiết kiệm điện năng, ít hư hỏng và dễ bảo trì. Đây là dòng bơm lý tưởng cho các hệ thống cần áp cao – lưu lượng vừa – độ bền lớn – vận hành ổn định lâu dài.
Bơm lùa trục đứng ISG32-160 và IRG32-160 là dòng bơm ly tâm có thiết kế trục đứng đồng trục, hoạt động dựa trên nguyên lý lực ly tâm. Khi được cấp điện, động cơ 1.5 kW truyền động trực tiếp đến trục và cánh bơm, tạo ra lực hút và lực đẩy liên tục. Quá trình vận hành được mô tả chi tiết qua các bước sau:
Động cơ điện 1.5 kW gắn trực tiếp phía trên trục bơm
Trục bơm đồng trục với động cơ, kết nối liền với cánh bơm
Cánh bơm kín dạng xoắn cong theo thủy lực học
Buồng bơm dạng xoắn (volute) bao quanh cánh
Cửa hút và cửa xả inline, giúp dòng nước đi thẳng và ít thất thoát áp lực
Khi động cơ 1.5 kW khởi động, trục quay kéo theo cánh bơm quay với tốc độ khoảng 2900 vòng/phút.
Cánh bơm quay tạo ra một vùng chân không (áp suất thấp) ở trung tâm cánh bơm.
Áp suất khí quyển bên ngoài lớn hơn áp suất trong tâm cánh bơm sẽ đẩy nước từ nguồn cấp (bồn, bể, đường ống) vào buồng bơm qua cửa hút.
Khi nước lọt vào vùng tâm quay của cánh bơm, dưới tác dụng của lực ly tâm, nước bị văng ra mép ngoài cánh bơm với tốc độ cao.
Tại mép ngoài, nước được tăng vận tốc và áp suất, tạo ra một dòng chảy mạnh hơn.
Dòng nước đã được tăng áp được dẫn vào buồng xoắn (volute) – nơi tiết diện mở rộng dần, giúp chuyển đổi động năng thành áp năng.
Kết quả là nước được đẩy ra ngoài qua cửa xả với áp suất cao, có thể lên tới cột áp 32 mét.
Không dùng dây curoa hay bánh răng, nên tổn thất năng lượng ít, giúp hiệu suất cao hơn và giảm chi phí vận hành.
Nhờ thiết kế cánh bơm tối ưu, dòng nước không bị xung áp, lưu lượng giữ ổn định ở mức 1.25 L/s, phù hợp cho hệ thống cần áp lực liên tục.
Cấu trúc trục đứng và buồng bơm dạng kín giúp ngăn hiện tượng tụ khí (air lock), nâng cao hiệu quả hút nước trong điều kiện áp suất thấp.
Trước khi khởi động phải mồi đầy nước vào buồng bơm, không để chạy khô.
Hệ thống cần lắp van một chiều và van xả khí để tránh hiện tượng chảy ngược và tụ khí làm hỏng phớt.
Nếu sử dụng lâu dài, nên kết hợp bình tích áp và biến tần để duy trì áp lực ổn định và tiết kiệm điện.
Nguyên tắc hoạt động của bơm lùa trục đứng ISG32-160, IRG32-160 dựa trên cơ chế hút – ly tâm – đẩy, tận dụng hiệu quả lực ly tâm để tạo dòng nước có áp lực cao. Nhờ thiết kế trục đứng gọn, truyền động trực tiếp và cấu trúc kín, thiết bị này vận hành êm, bền và ổn định, lý tưởng cho các ứng dụng dân dụng và công nghiệp có yêu cầu cột áp cao và lưu lượng ổn định.
Bơm lùa trục đứng model ISG32-160, bơm IRG32-160 động cơ 1.5 kw
5.011.200 VND
