Cấu tạo bơm nước li tâm trục ngang model SLW100, máy bơm ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h
Bơm nước li tâm trục ngang SLW100-ISW100-250-I với lưu lượng từ 96 m³/h đến 192 m³/h có cấu tạo gồm các bộ phận chính sau đây, giúp bơm hoạt động hiệu quả trong các hệ thống cấp nước, xử lý nước thải, hoặc các ứng dụng công nghiệp:
1. Thân máy (Pump Casing)
- Chức năng: Thân máy bao bọc các bộ phận bên trong của bơm và giữ cho nước chảy qua các bộ phận như cánh quạt và trục. Thân máy giúp bảo vệ các bộ phận bên trong khỏi các tác động bên ngoài và duy trì độ kín cho bơm.
- Vật liệu: Thân máy thường được chế tạo từ thép không gỉ hoặc các hợp kim chịu mài mòn, giúp tăng cường độ bền và khả năng chống ăn mòn trong môi trường làm việc khắc nghiệt.
- Đặc điểm: Được thiết kế chắc chắn và có khả năng chịu được áp lực nước lớn, giúp bơm duy trì hiệu suất ổn định trong suốt quá trình vận hành.
2. Cánh quạt (Impeller)
- Chức năng: Cánh quạt tạo ra lực ly tâm để đẩy nước ra khỏi bơm. Khi động cơ quay, cánh quạt tạo ra dòng nước mạnh mẽ và đẩy nước đi qua hệ thống ống dẫn.
- Vật liệu: Cánh quạt thường được làm từ thép không gỉ hoặc các vật liệu chịu mài mòn khác để tăng cường khả năng chống ăn mòn và mài mòn.
- Đặc điểm: Cánh quạt được thiết kế để tối ưu hóa hiệu suất ly tâm và tiết kiệm năng lượng, giúp bơm có thể đạt được lưu lượng từ 96 m³/h đến 192 m³/h một cách hiệu quả.
3. Trục (Shaft)
- Chức năng: Trục kết nối động cơ với cánh quạt và truyền động quay từ động cơ đến các bộ phận quay của bơm.
- Vật liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ có độ bền cao, chịu được lực xoắn và mài mòn.
- Đặc điểm: Trục bơm giúp duy trì sự ổn định của cánh quạt trong suốt quá trình vận hành, đảm bảo bơm hoạt động hiệu quả và bền bỉ.
4. Động cơ (Motor)
- Chức năng: Động cơ cung cấp năng lượng cho bơm để quay trục và cánh quạt, tạo ra lực ly tâm đẩy nước đi qua hệ thống.
- Đặc điểm: Động cơ có công suất phù hợp với yêu cầu của bơm, giúp bơm đạt được hiệu suất tối ưu. Động cơ của bơm SLW100-ISW100-250-I có thể có công suất từ 55 kW hoặc tương đương, đủ để vận hành bơm hiệu quả trong các hệ thống yêu cầu lưu lượng lớn từ 96 m³/h đến 192 m³/h.
5. Vỏ bơm (Pump Housing)
- Chức năng: Vỏ bơm bảo vệ các bộ phận bên trong khỏi các yếu tố bên ngoài và giúp giữ áp suất trong bơm. Nó cũng có chức năng điều hướng dòng chảy vào và ra khỏi bơm.
- Đặc điểm: Vỏ bơm thường có thiết kế kín, giúp tối ưu hóa dòng chảy và ngăn ngừa rò rỉ nước ra ngoài.
6. Phốt cơ khí (Mechanical Seal)
- Chức năng: Phốt cơ khí ngăn chặn sự rò rỉ chất lỏng ra ngoài và bảo vệ trục bơm khỏi bị ăn mòn hoặc hư hỏng.
- Vật liệu: Phốt cơ khí thường được làm từ carbon, gốm, hoặc thép không gỉ, giúp đảm bảo độ kín và tăng tuổi thọ của bơm.
- Đặc điểm: Phốt cơ khí giúp bơm hoạt động lâu dài và bảo vệ hệ thống khỏi các sự cố liên quan đến rò rỉ nước.
7. Gối đỡ (Bearings)
- Chức năng: Gối đỡ giúp trục quay ổn định và giảm ma sát trong quá trình bơm vận hành. Nó giúp giảm thiểu tiếng ồn và rung động, đảm bảo bơm hoạt động êm ái.
- Vật liệu: Gối đỡ thường làm từ vật liệu chịu mài mòn như bạc đạn hoặc thép hợp kim.
- Đặc điểm: Gối đỡ giúp kéo dài tuổi thọ của trục và các bộ phận khác, đồng thời duy trì độ chính xác trong quá trình vận hành.
8. Đế bơm (Baseplate)
- Chức năng: Đế bơm có nhiệm vụ cố định bơm và động cơ trong suốt quá trình vận hành, giúp giảm rung động và tiếng ồn.
- Vật liệu: Đế bơm thường được làm từ thép hoặc các vật liệu chịu lực để bảo vệ hệ thống và duy trì ổn định.
- Đặc điểm: Đế được thiết kế để chịu tải trọng lớn và giảm thiểu các tác động xấu trong quá trình vận hành.
9. Các bộ phận phụ trợ khác
- Chức năng: Bao gồm các bộ phận như van bảo vệ, cảm biến áp suất, van xả giúp bảo vệ bơm khỏi các tình huống nguy hiểm như quá tải hoặc tắc nghẽn trong hệ thống.
- Đặc điểm: Các bộ phận này hỗ trợ việc bảo vệ bơm và duy trì hiệu suất hoạt động ổn định, giúp bơm hoạt động liên tục mà không gặp sự cố.
Bơm li tâm trục ngang SLW100-ISW100-250-I với lưu lượng từ 96 m³/h đến 192 m³/h có cấu tạo gồm thân máy, cánh quạt, trục, động cơ, phốt cơ khí, gối đỡ, và đế bơm, cùng với các bộ phận phụ trợ giúp bảo vệ và tối ưu hóa hiệu suất bơm. Cấu trúc này giúp bơm hoạt động ổn định và bền bỉ trong các ứng dụng yêu cầu lưu lượng lớn, từ cấp nước công nghiệp, hệ thống tưới tiêu đến các ứng dụng xử lý nước thải
Công dụng của bơm nước li tâm trục ngang model SLW100-ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h
Bơm nước ly tâm trục ngang SLW100-ISW100-250-I với lưu lượng từ 96 m³/h đến 192 m³/h có thể được ứng dụng trong nhiều lĩnh vực công nghiệp và xử lý nước. Dưới đây là một số công dụng chính của bơm này:
1. Cấp nước sinh hoạt
- Ứng dụng: Bơm này có thể được sử dụng để cấp nước cho các khu vực dân cư hoặc các công trình lớn cần lượng nước lớn.
- Lý do: Với lưu lượng cao và hiệu suất ổn định, bơm có thể đáp ứng nhu cầu cấp nước trong các khu dân cư, khu công nghiệp hoặc khu vực xây dựng.
2. Hệ thống cung cấp nước cho các nhà máy công nghiệp
- Ứng dụng: Trong các nhà máy sản xuất, chế biến, hoặc các khu công nghiệp, bơm này có thể được dùng để cung cấp nước cho các quy trình sản xuất, làm mát thiết bị, hoặc hệ thống phòng cháy chữa cháy.
- Lý do: Lưu lượng từ 96 m³/h đến 192 m³/h đủ lớn để phục vụ các yêu cầu nước trong môi trường công nghiệp đòi hỏi bơm phải hoạt động liên tục và ổn định.
3. Hệ thống phòng cháy chữa cháy
- Ứng dụng: Bơm này có thể được sử dụng trong các hệ thống chữa cháy của các tòa nhà cao tầng, các khu công nghiệp hoặc khu dân cư lớn.
- Lý do: Với khả năng đẩy cao và lưu lượng lớn, bơm có thể cung cấp nước cho hệ thống phun sprinkler hoặc các đầu vòi chữa cháy trong trường hợp khẩn cấp.
4. Xử lý nước thải công nghiệp
- Ứng dụng: Bơm SLW100-ISW100-250-I có thể được ứng dụng trong các hệ thống xử lý nước thải, đặc biệt là trong các ngành công nghiệp nặng như chế biến thực phẩm, dệt may, hoặc sản xuất hóa chất.
- Lý do: Bơm có khả năng vận chuyển nước thải, bùn, và các chất lỏng ô nhiễm khác với lưu lượng lớn, hỗ trợ quá trình xử lý nước thải hiệu quả.
5. Xử lý nước cấp cho các công trình xây dựng
- Ứng dụng: Bơm có thể được sử dụng trong các công trình xây dựng lớn để cấp nước cho các hoạt động xây dựng hoặc cung cấp nước cho các hệ thống vệ sinh và làm mát tạm thời.
- Lý do: Bơm với lưu lượng cao có thể đáp ứng nhu cầu sử dụng nước trong các công trình xây dựng có quy mô lớn.
6. Cấp nước cho hệ thống làm mát trong các nhà máy điện
- Ứng dụng: Bơm này cũng có thể được dùng trong các nhà máy điện hoặc nhà máy nhiệt điện để cung cấp nước làm mát cho các hệ thống máy móc và thiết bị.
- Lý do: Đảm bảo cung cấp một lượng nước ổn định và hiệu quả để làm mát thiết bị trong nhà máy điện hoặc các quy trình sản xuất nhiệt.
7. Vận chuyển chất lỏng trong các ngành công nghiệp chế biến thực phẩm, dược phẩm
- Ứng dụng: Bơm có thể được dùng để vận chuyển chất lỏng trong các ngành công nghiệp chế biến thực phẩm, dược phẩm, hóa mỹ phẩm.
- Lý do: Bơm SLW100-ISW100-250-I có thể vận chuyển nước hoặc các chất lỏng không có tính ăn mòn mạnh, phù hợp với yêu cầu vệ sinh và kiểm soát chất lượng trong các ngành công nghiệp này.
8. Tưới tiêu nông nghiệp và thủy lợi
- Ứng dụng: Bơm này có thể được sử dụng trong các hệ thống tưới tiêu trong nông nghiệp, cung cấp nước cho các trang trại hoặc vườn cây.
- Lý do: Với khả năng bơm nước với lưu lượng lớn, bơm này có thể đáp ứng nhu cầu tưới tiêu cho các khu vực sản xuất nông nghiệp có diện tích lớn.
9. Dự phòng và cấp nước cho các khu vực bị thiếu nước
- Ứng dụng: Trong các khu vực hoặc vùng thường xuyên thiếu nước, bơm này có thể được sử dụng trong các hệ thống dự phòng hoặc cấp nước bổ sung cho các cộng đồng hoặc khu công nghiệp.
- Lý do: Bơm có thể duy trì một dòng chảy ổn định, cung cấp nước cho các nhu cầu sinh hoạt hoặc sản xuất trong các khu vực khan hiếm nguồn nước.
10. Chạy các hệ thống làm lạnh trong các tòa nhà cao tầng
- Ứng dụng: Bơm SLW100-ISW100-250-I có thể được sử dụng trong các hệ thống làm lạnh trung tâm của các tòa nhà cao tầng, đặc biệt là trong các hệ thống điều hòa không khí (HVAC).
- Lý do: Bơm có thể cung cấp nước cho các hệ thống làm mát không khí trong các tòa nhà lớn, đảm bảo quá trình làm lạnh diễn ra hiệu quả.
Lưu ý khi sử dụng bơm:
- Kiểm tra kỹ lưỡng các thông số kỹ thuật của bơm để đảm bảo phù hợp với nhu cầu của hệ thống.
- Bảo trì và bảo dưỡng định kỳ để duy trì hiệu suất của bơm và kéo dài tuổi thọ thiết bị.
- Lựa chọn vật liệu phù hợp với chất lỏng cần bơm (nước sạch, nước thải, hóa chất, v.v.) để tránh ăn mòn hoặc hao mòn các bộ phận bơm.
Bơm ly tâm trục ngang SLW100-ISW100-250-I với lưu lượng từ 96 m³/h đến 192 m³/h có thể được ứng dụng trong nhiều lĩnh vực, từ cấp nước sinh hoạt, cấp nước cho công nghiệp, xử lý nước thải, đến các hệ thống làm mát, thủy lợi, chữa cháy, và các ngành công nghiệp chế biến thực phẩm, dược phẩm. Lưu lượng lớn và hiệu suất cao của bơm giúp đáp ứng các nhu cầu nước trong các hệ thống công nghiệp và cơ sở hạ tầng quan trọng
Điều kiện làm việc bơm nước li tâm trục ngang model SLW100-ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

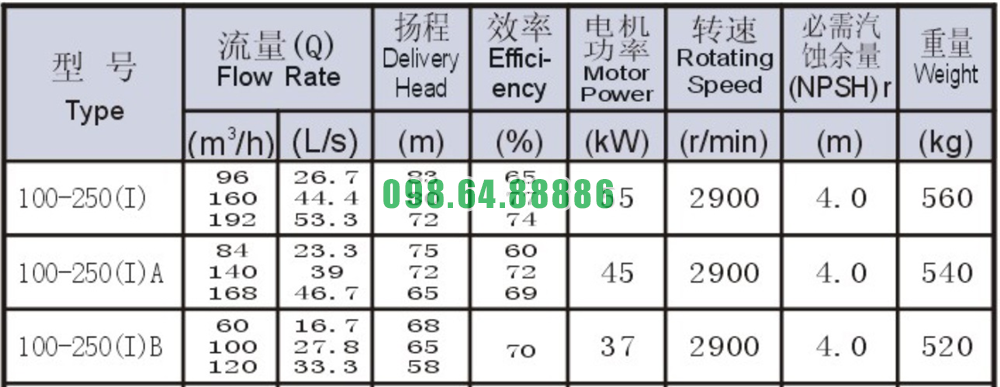

Bảng thông số kỹ thuật bơm nước li tâm trục ngang model SLW100-ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h

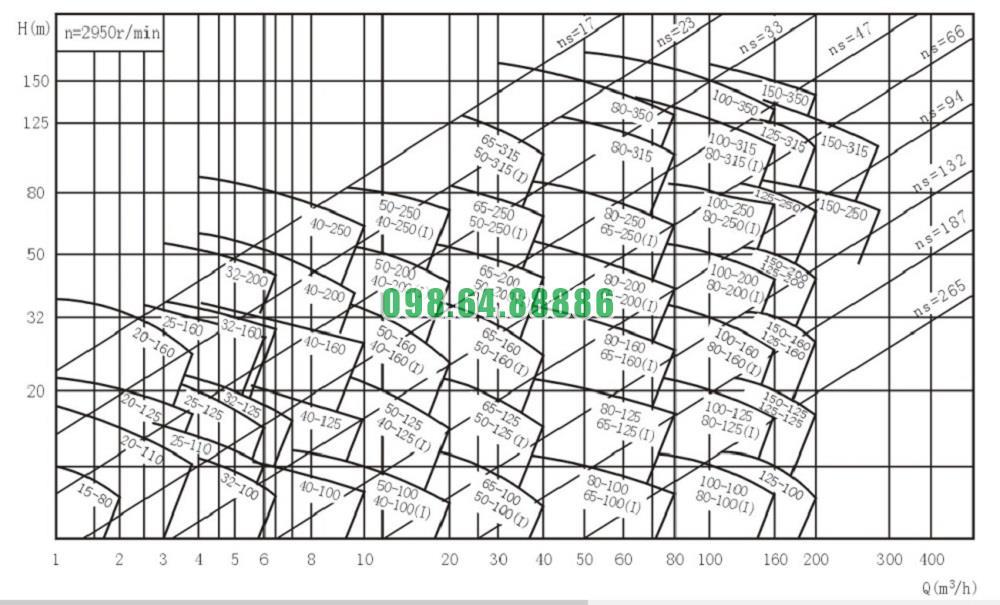

Đường cong hiệu suất bơm nước li tâm trục ngang model SLW100-ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h

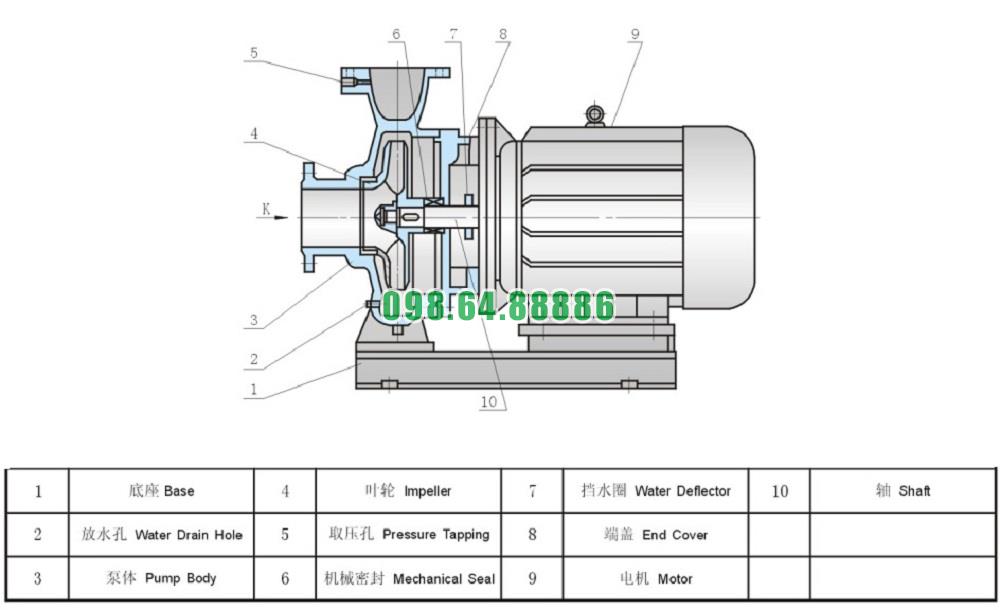

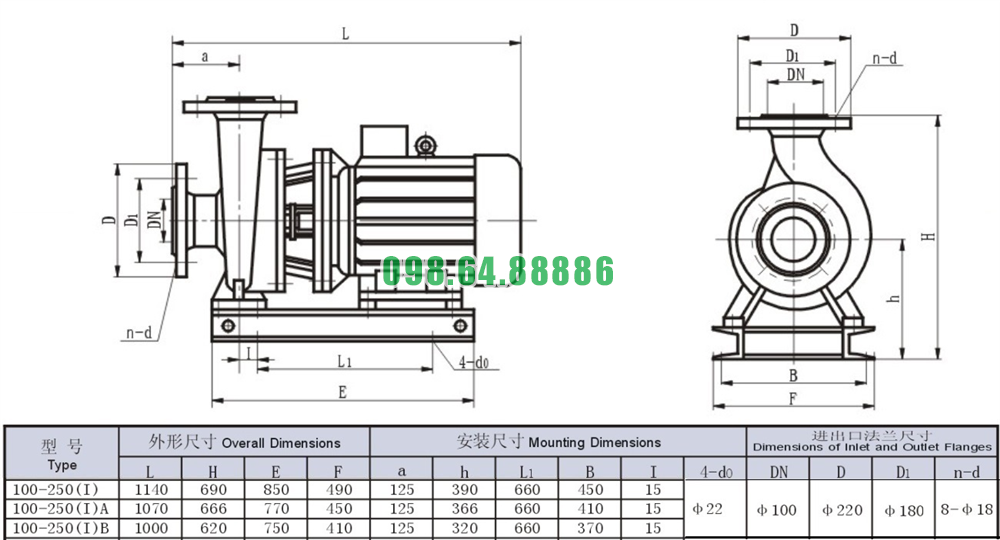

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang model SLW100-ISW100-250-I lưu lượng từ 96 m3/h - 192 m3/h
