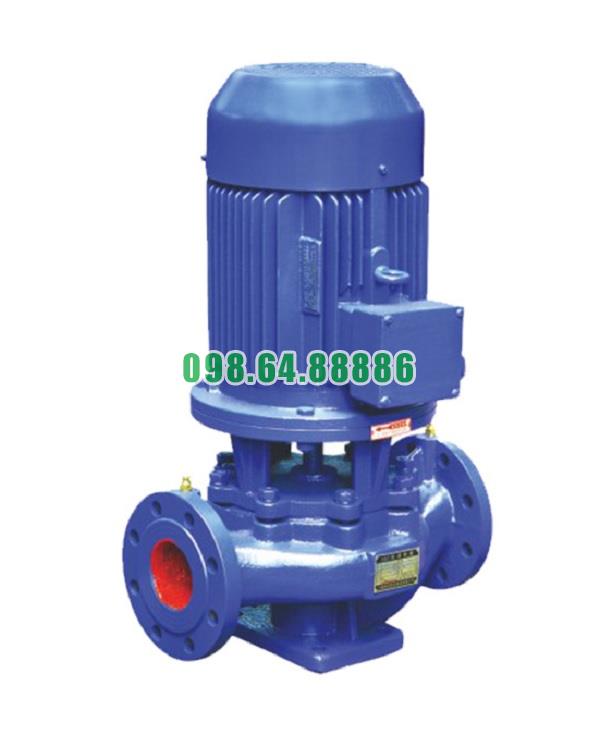

Máy bơm đa tầng cánh trục đứng, bơm inline model ISG80-315B, IRG80-315B 30kw, 43m3, 93m

Cách thức bơm đa tầng cánh trục đứng model ISG80-315B, IRG80-315B tạo ra áp lực cao

1. Nguyên lý cơ bản

Bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B hoạt động dựa trên nguyên lý của bơm ly tâm, nhưng thay vì chỉ có một cánh bơm, nó sử dụng nhiều tầng cánh được lắp nối tiếp trên cùng một trục. Mỗi tầng cánh làm nhiệm vụ tăng dần áp lực chất lỏng, nhờ đó bơm có thể đạt được cột áp rất cao so với bơm một tầng cánh thông thường.

2. Quá trình hút chất lỏng vào tầng đầu tiên

• Nước hoặc chất lỏng đi vào cửa hút và được dẫn đến tầng cánh thứ nhất.

• Khi trục bơm quay, cánh bơm tạo ra lực ly tâm, biến năng lượng cơ học thành động năng của chất lỏng.

• Ở tầng đầu tiên, chất lỏng bắt đầu được tăng tốc và tạo ra một mức áp lực ban đầu.

3. Gia tăng áp lực qua từng tầng cánh

• Sau tầng thứ nhất, chất lỏng đi qua buồng dẫn hướng (diffuser), nơi động năng được chuyển đổi một phần thành áp năng.

• Chất lỏng tiếp tục đi vào tầng cánh kế tiếp, được gia tốc và tăng thêm áp lực.

• Quá trình này lặp lại qua nhiều tầng, giúp áp lực được cộng dồn theo từng cấp.

• Với thiết kế trục đứng, các tầng cánh được sắp xếp liên tiếp từ dưới lên trên, đảm bảo dòng chảy thẳng và ổn định.

4. Vai trò của buồng dẫn hướng

• Sau mỗi tầng cánh, buồng dẫn hướng có nhiệm vụ định hướng lại dòng chảy, giảm xoáy rối, đồng thời chuyển hóa động năng thành áp suất.

• Nhờ buồng dẫn hướng, chất lỏng luôn được đưa vào tâm cánh của tầng tiếp theo một cách ổn định, hạn chế thất thoát năng lượng.

5. Cửa xả và áp lực cuối cùng

• Sau khi đi qua tất cả các tầng cánh, chất lỏng đạt đến áp lực cao nhờ năng lượng được cộng dồn nhiều lần.

• Chất lỏng được đưa ra ngoài qua cửa xả, với cột áp và lưu lượng đáp ứng yêu cầu của hệ thống cấp nước, tăng áp hoặc tuần hoàn công nghiệp.

6. Yếu tố hỗ trợ tạo áp lực cao

• Số lượng tầng cánh: càng nhiều tầng, áp lực tổng càng lớn.

• Thiết kế hình học cánh bơm: cánh dạng kín, cân bằng động, cho hiệu suất cao.

• Tốc độ quay của trục: tốc độ càng cao thì năng lượng truyền cho chất lỏng càng nhiều.

• Độ kín khít của phớt cơ khí và gioăng: giúp giữ áp lực, tránh rò rỉ trong buồng bơm.

Bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B tạo ra áp lực cao nhờ sự phối hợp giữa nhiều tầng cánh nối tiếp, buồng dẫn hướng ổn định dòng chảy và thiết kế trục đứng đồng tâm. Mỗi tầng cánh đều góp phần gia tăng áp suất, khiến áp lực đầu ra được cộng dồn nhiều lần, đáp ứng yêu cầu làm việc trong hệ thống cấp nước áp lực cao, HVAC, phòng cháy chữa cháy và công nghiệp nặng.

Bơm đa tầng cánh trục đứng model ISG80-315B, IRG80-315B trong hệ thống cấp nước

1. Vai trò trong hệ thống cấp nước

Bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B được thiết kế để tạo ra cột áp cao và lưu lượng ổn định, đáp ứng nhu cầu cấp nước liên tục cho cả quy mô dân dụng và công nghiệp. Trong các hệ thống cấp nước, bơm giữ vai trò trung tâm, đảm bảo nguồn nước được đưa từ bể chứa hoặc giếng đến điểm sử dụng với áp lực phù hợp.

2. Cơ chế hoạt động trong hệ thống cấp nước

• Hút nước từ bể chứa: nhờ chênh lệch áp suất tại mắt hút của cánh bơm.

• Tăng áp qua nhiều tầng cánh: mỗi tầng cánh gia tăng áp lực thêm một mức, giúp dòng nước đạt được cột áp lớn.

• Đẩy nước đi xa và cao: sau khi đi qua toàn bộ các tầng cánh, nước ra khỏi cửa xả với áp lực mạnh, đủ để cấp đến các khu vực cao tầng hoặc khoảng cách xa.

3. Ứng dụng thực tế

• Cấp nước cho tòa nhà cao tầng, chung cư: đảm bảo áp lực nước đến tầng trên cùng mà không bị sụt áp.

• Hệ thống cấp nước sinh hoạt đô thị: phân phối nước từ trạm bơm trung tâm đến các khu dân cư.

• Nhà máy, khu công nghiệp: cấp nước sản xuất và tuần hoàn nước làm mát thiết bị.

• Khu nghỉ dưỡng, khách sạn, trung tâm thương mại: đáp ứng nhu cầu sử dụng nước lớn, liên tục và ổn định.

4. Ưu điểm khi dùng trong hệ thống cấp nước

• Áp lực cao, lưu lượng đều: nhờ nguyên lý đa tầng cánh.

• Thiết kế trục đứng gọn gàng: tiết kiệm diện tích lắp đặt trong phòng kỹ thuật.

• Độ bền cao: vận hành liên tục trong thời gian dài, phù hợp với nhu cầu cấp nước 24/7.

• Tiết kiệm năng lượng: hiệu suất thủy lực tối ưu, giảm chi phí vận hành.

5. Ví dụ minh họa

Trong một tòa nhà văn phòng 20 tầng, bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B được lắp đặt tại tầng hầm. Bơm hút nước từ bể chứa ngầm và đẩy lên các bồn mái. Từ đó, nước được phân phối đều đến từng tầng với áp lực ổn định, đáp ứng nhu cầu sinh hoạt và làm việc của hàng nghìn người.

Trong hệ thống cấp nước, bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B là giải pháp đáng tin cậy, đảm bảo nguồn nước mạnh, ổn định và bền bỉ cho cả công trình dân dụng và công nghiệp. Với khả năng tạo cột áp cao, thiết kế gọn gàng và hiệu suất vượt trội, dòng bơm này ngày càng được ưu tiên lựa chọn trong các dự án cấp nước hiện đại.

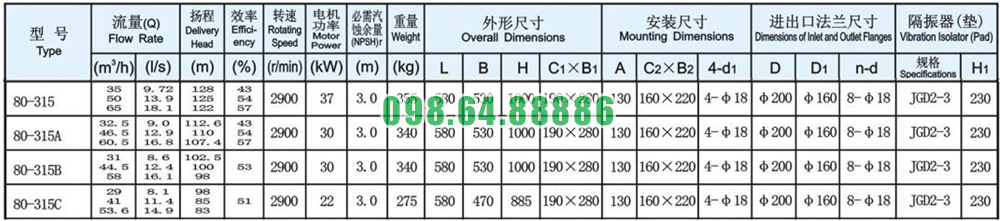

Thông số kỹ thuật và kích thước bơm model ISG80-315B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315B

Đường cong hiệu suất bơm model ISG80-315B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315B

Phụ kiện và kích thước lắp đặt bơm model ISG80-315B

Phương thức lắp đặt bơm model ISG80-315B
