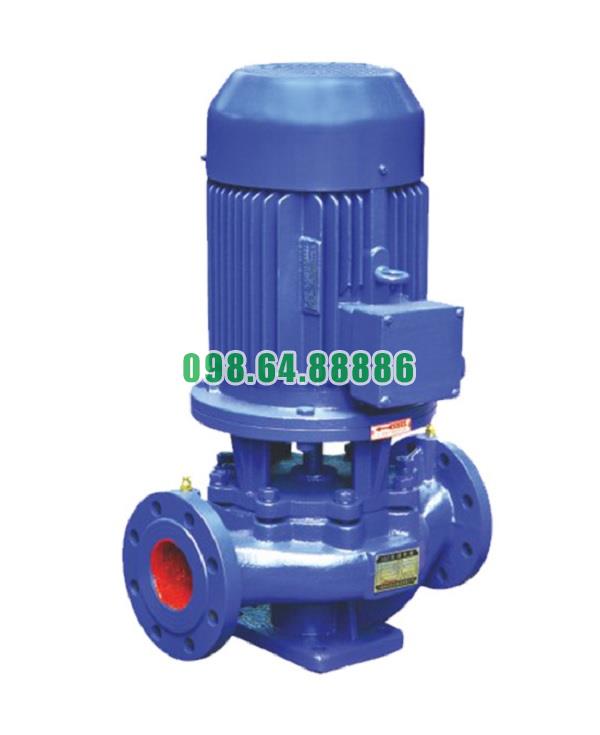

Máy bơm đồng trục thẳng đứng, bơm lùa, bơm cấp nước trục đứng ISG65-200, IRG65-200, 7.5kw, 25m3

Tối ưu hóa thiết kế Bơm đồng trục thẳng đứng model ISG65-200, IRG65-200

Thiết kế đồng trục tối ưu hiệu suất truyền động

Bơm ISG65-200 và IRG65-200 sở hữu thiết kế trục đứng đồng tâm, trong đó trục bơm và trục động cơ nằm trên cùng một đường thẳng. Cấu trúc này giúp:

• Truyền động trực tiếp, không qua khớp nối trung gian, giảm thất thoát cơ năng.

• Hạn chế sai lệch tâm quay, tăng độ ổn định và kéo dài tuổi thọ các bộ phận quay.

• Tiết kiệm không gian lắp đặt theo phương ngang, rất phù hợp với hệ thống kỹ thuật chật hẹp như tầng hầm, phòng máy nhỏ.

Cánh bơm được thiết kế thủy lực chuẩn

Cánh bơm dạng kín hoặc bán hở được thiết kế theo nguyên lý thủy lực tối ưu, giúp:

• Tăng hiệu quả hút – đẩy chất lỏng, giảm ma sát dòng chảy.

• Duy trì áp lực đều, ổn định trong hệ thống.

• Hạn chế hiện tượng xâm thực và mài mòn, tăng độ bền khi vận hành liên tục.

Cánh bơm được gia công và cân bằng động chính xác, giảm rung động và tăng hiệu suất quay.

Tối ưu hóa buồng bơm và hướng dòng chảy

Buồng bơm (volute) được thiết kế dạng xoắn đều, giúp dòng chảy từ cánh bơm ra ống xả được:

• Giảm xoáy rối, tăng tốc độ dòng chảy.

• Chuyển đổi năng lượng động học thành áp lực hiệu quả hơn.

• Giảm tiêu hao năng lượng và tăng hiệu quả vận hành tổng thể.

Tối ưu hóa tản nhiệt động cơ

Động cơ tích hợp có cánh quạt gió lớn, kết hợp với vỏ tản nhiệt rãnh sâu bằng gang hoặc nhôm ép, giúp:

• Tản nhiệt nhanh, hạn chế sinh nhiệt khi vận hành liên tục.

• Duy trì hiệu suất ổn định ngay cả khi chạy tải cao hoặc thời gian dài.

Thiết kế khối liền vững chắc, dễ bảo trì

Bơm được thiết kế dạng liền khối mô-đun, giúp:

• Giảm số lượng mối ghép cơ khí, tránh rò rỉ và rung chấn.

• Tháo lắp đơn giản, dễ dàng bảo dưỡng, kiểm tra định kỳ mà không cần tháo toàn bộ hệ thống.

• Tăng tính cơ động trong vận chuyển và lắp đặt.

Đa dạng lựa chọn vật liệu phù hợp môi trường

Tùy theo điều kiện làm việc, bơm có thể được tối ưu về vật liệu:

• Gang cầu – chống ăn mòn cơ bản, giá thành hợp lý.

• Inox 304/316 – chống hóa chất, chịu nhiệt, dùng cho nước biển, nước nóng, nước thải nhẹ.

• Đồng thau hoặc hợp kim đặc biệt – dùng cho môi trường cần truyền dẫn chất lỏng sạch và an toàn.

Hút – xả đồng trục tối ưu hệ thống đường ống

Việc bố trí đầu hút và xả cùng nằm trên trục ngang giúp:

• Giảm độ cong của hệ thống ống dẫn.

• Tiết kiệm chi phí phụ kiện kết nối như cút, bích, van.

• Tối ưu hóa dòng chảy tuyến tính, hạn chế mất áp cục bộ.

Tùy chỉnh linh hoạt cho nhiều ứng dụng

Thiết kế bơm cho phép tùy chỉnh:

• Tốc độ quay, công suất động cơ, đường kính cánh bơm, để phù hợp với từng mức lưu lượng – cột áp yêu cầu.

• Lắp biến tần điều chỉnh tốc độ, tăng khả năng vận hành tiết kiệm điện.

• Tích hợp cảm biến điều khiển áp suất, nhiệt độ, báo lỗi, phù hợp với hệ thống tự động hóa.

Tối ưu hóa thiết kế của bơm đồng trục thẳng đứng ISG65-200, IRG65-200 thể hiện rõ ở cấu trúc đồng tâm bền vững, hiệu suất truyền động cao, tối ưu dòng chảy, giảm tiêu hao năng lượng và hỗ trợ bảo trì thuận tiện. Nhờ khả năng tùy chỉnh và tích hợp linh hoạt, dòng bơm này phù hợp với nhiều hệ thống kỹ thuật hiện đại, từ dân dụng đến công nghiệp, đảm bảo vận hành ổn định, tiết kiệm và hiệu quả lâu dài

Kiểm tra và bảo dưỡng Bơm đồng trục thẳng đứng model ISG65-200, IRG65-200

Mục tiêu của việc kiểm tra và bảo dưỡng

Việc kiểm tra và bảo dưỡng định kỳ bơm ISG65-200, IRG65-200 giúp:

• Đảm bảo thiết bị vận hành ổn định, liên tục

• Kéo dài tuổi thọ bơm và động cơ

• Giảm thiểu nguy cơ hỏng hóc bất ngờ

• Tiết kiệm chi phí sửa chữa và thay thế

Kiểm tra hằng ngày

1. Áp suất và lưu lượng đầu ra

• Đảm bảo áp suất và lưu lượng ổn định như thiết kế

• Phát hiện sớm dấu hiệu hao hụt áp do rò rỉ hoặc mòn cánh bơm

2. Tiếng ồn và độ rung

• Nghe tiếng bơm khi chạy, nếu có tiếng lạ, rung bất thường, cần kiểm tra trục, bạc đạn, cánh bơm

3. Nhiệt độ motor

• Sờ hoặc đo nhiệt độ vỏ motor: nếu quá nóng là dấu hiệu quá tải hoặc thông gió kém

4. Tình trạng rò rỉ

• Kiểm tra quanh trục bơm, phớt cơ khí và các mối nối xem có nước rò rỉ hay không

Bảo dưỡng định kỳ (hàng tháng hoặc mỗi 500–1000 giờ vận hành)

1. Làm sạch thiết bị

• Vệ sinh bề mặt thân bơm, quạt gió động cơ, tránh bụi bám làm nóng motor

• Làm sạch lưới lọc đầu hút nếu có

2. Kiểm tra phớt cơ khí

• Kiểm tra độ kín của phớt

• Nếu có rò rỉ nhỏ, có thể siết lại bulông nắp bơm; nếu rò rỉ lớn, cần thay phớt mới

3. Bôi trơn ổ trục

• Một số phiên bản có ổ trục yêu cầu tra mỡ định kỳ

• Dùng đúng loại mỡ theo khuyến cáo của nhà sản xuất

4. Kiểm tra điện trở cách điện

• Sử dụng đồng hồ Megger đo cách điện giữa cuộn dây và vỏ motor

• Nếu điện trở <1 MΩ, cần sấy hoặc xử lý cách điện lại

Bảo dưỡng lớn (6 tháng – 1 năm/lần)

1. Tháo kiểm tra cánh bơm

• Quan sát độ mòn, nứt hoặc biến dạng

• Cân lại cánh nếu thấy hiện tượng rung lắc khi vận hành

2. Kiểm tra trục và bạc đạn

• Đo độ đảo trục, kiểm tra bạc đạn, nếu có tiếng kêu lạch cạch hoặc rung lắc mạnh, cần thay thế

• Đảm bảo trục không bị cong hoặc lệch tâm

3. Kiểm tra khớp nối (nếu có)

• Canh chỉnh lại độ đồng tâm giữa trục bơm và trục motor nếu không đồng trục hoàn toàn

• Kiểm tra lò xo khớp nối, đệm cao su

Hướng dẫn an toàn khi bảo dưỡng

• Ngắt nguồn điện hoàn toàn trước khi thao tác

• Xả nước trong buồng bơm trước khi tháo nắp

• Sử dụng găng tay, kính bảo hộ khi tiếp xúc với chất lỏng bơm

• Không tự ý tháo nếu không có chuyên môn, nên gọi kỹ thuật viên có kinh nghiệm

Lưu trữ hồ sơ và lịch bảo dưỡng

• Ghi chép đầy đủ các lần bảo trì, thay thế linh kiện

• Thiết lập lịch kiểm tra định kỳ, báo động khi đến hạn

• Sử dụng bảng checklist để kiểm tra nhanh tình trạng bơm

Kiểm tra và bảo dưỡng định kỳ Bơm đồng trục thẳng đứng ISG65-200, IRG65-200 là yếu tố then chốt đảm bảo hiệu suất ổn định, độ an toàn cao và tuổi thọ dài lâu cho thiết bị. Do đặc tính vận hành liên tục và thường xuyên trong hệ thống kỹ thuật, việc duy trì bảo dưỡng chủ động và đúng chu kỳ là giải pháp tiết kiệm và hiệu quả nhất trong quản lý thiết bị bơm công nghiệp

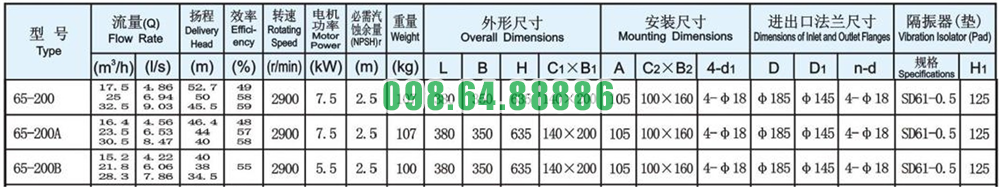

Thông số kỹ thuật và kích thước bơm model ISG65-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200

Đường cong hiệu suất bơm model ISG65-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200

Phụ kiện và kích thước lắp đặt bơm model ISG65-200

Phương thức lắp đặt bơm model ISG65-200
