Thân bơm của ISG80-200 và IRG80-200 được chế tạo từ gang xám FC200 hoặc inox 304/316 tùy phiên bản. Vật liệu này có:
Độ cứng và khả năng chịu nén cao, hạn chế nứt vỡ khi chịu áp lực nước liên tục.
Độ dày thành bơm tiêu chuẩn PN10–PN16, cho phép chịu áp suất làm việc đến 1.6 MPa.
Bề mặt ngoài phủ sơn epoxy hoặc sơn tĩnh điện, chống ăn mòn và tăng độ bền trong môi trường ẩm ướt.
Trục bơm làm bằng thép hợp kim 2Cr13 hoặc inox 304, được nhiệt luyện tăng độ cứng. Ưu điểm:
Chống cong vênh, xoắn gãy khi trục quay ở tốc độ cao.
Giữ độ đồng tâm tuyệt đối, giảm rung động và bảo vệ bạc đạn.
Độ bền cơ học cao giúp kéo dài tuổi thọ tổng thể của cụm thủy lực.
Cánh bơm dạng kín, đúc từ đồng thau, gang hợp kim hoặc inox:
Có khả năng chịu mài mòn liên tục của dòng nước với vận tốc cao.
Giữ được hình dạng và cân bằng động trong thời gian dài, hạn chế nứt gãy mép cánh.
Vật liệu inox 304/316 đặc biệt phù hợp cho môi trường có tính ăn mòn nhẹ (nước mưa, nước nóng, nước có khoáng chất).
Bạc đạn (vòng bi) được dùng loại chịu tải hướng trục và hướng kính, bôi trơn bằng mỡ chịu nhiệt, cho phép làm việc ổn định ngay cả khi vận hành liên tục 24/24.
Phớt cơ khí chế tạo từ ceramic – carbon hoặc SiC, đảm bảo độ kín khít, chống rò rỉ, đồng thời chịu mài mòn và nhiệt độ cao, giúp bảo vệ trục và thân bơm.
Thiết kế monoblock đồng trục (động cơ gắn trực tiếp với bơm) giúp:
Giảm thiểu lực lệch tâm gây hư hại bạc đạn.
Giảm rung động và tiếng ồn, bảo vệ kết cấu cơ khí.
Tăng tuổi thọ tổng thể nhờ sự cân bằng động hoàn hảo.
Bơm ISG80-200, IRG80-200 có thể vận hành ổn định trong:
Nhiệt độ nước từ -10°C đến 120°C (tùy phiên bản).
Môi trường áp lực cao, liên tục trong hệ thống cấp nước đô thị, tòa nhà cao tầng hoặc nhà máy công nghiệp.
Điều kiện ẩm ướt nhờ động cơ có cấp bảo vệ IP54 – IP55 và cách điện cấp F.
Bơm đường ống trục đứng ISG80-200 và IRG80-200 sở hữu độ bền cơ học vượt trội nhờ thân bơm gang/inox dày, trục chịu lực tốt, cánh chống mài mòn, bạc đạn bền bỉ và phớt cơ khí chất lượng cao. Thiết kế đồng trục giúp giảm rung, bảo vệ linh kiện, từ đó kéo dài tuổi thọ trung bình lên tới 5–10 năm nếu vận hành và bảo trì đúng kỹ thuật.

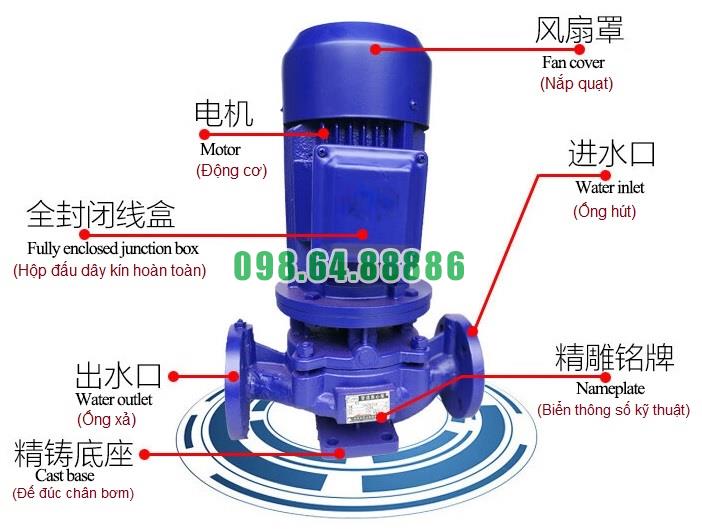

Thân bơm của model ISG80-200, IRG80-200 được chế tạo bằng gang hoặc thép không gỉ, có nhiệm vụ:
Chứa toàn bộ buồng công tác, tạo không gian cho cánh bơm quay và tạo dòng chảy.
Chịu áp lực của chất lỏng khi vận hành, đảm bảo an toàn cho hệ thống.
Giữ cho dòng chảy được dẫn hướng và thoát ra cửa xả với áp suất cao, nhờ thiết kế dạng xoắn (volute).
Cánh bơm là bộ phận quan trọng nhất trong nguyên lý vận hành:
Chuyển hóa năng lượng cơ học từ động cơ thành năng lượng động học và áp suất của chất lỏng.
Tạo lực ly tâm để hút và đẩy nước, quyết định lưu lượng và cột áp của bơm.
Được thiết kế dạng kín, giúp hạn chế rò rỉ dòng chảy và tăng hiệu suất.
Trục bơm của ISG80-200, IRG80-200 nối trực tiếp với động cơ điện:
Truyền mô-men quay từ motor đến cánh bơm.
Được chế tạo từ thép hợp kim hoặc inox, có độ bền cao để chịu lực xoắn và lực dọc trục.
Kết hợp với ổ trục để quay chính xác, không rung lắc.
Động cơ gắn trực tiếp với trục bơm theo thiết kế inline trục đứng:
Cung cấp nguồn năng lượng chính để vận hành bơm.
Tốc độ quay ổn định (1450 – 2900 vòng/phút), quyết định hiệu suất làm việc.
Được trang bị lớp cách điện và chỉ số bảo vệ IP54 – IP55 giúp vận hành an toàn trong môi trường công nghiệp.
Phớt cơ khí nằm tại vị trí trục xuyên qua thân bơm:
Ngăn chất lỏng rò rỉ ra ngoài khi trục quay.
Bảo vệ vòng bi và động cơ không bị nước xâm nhập.
Tăng tuổi thọ và giảm chi phí bảo trì hệ thống.
Ổ trục có vai trò:
Giữ cho trục bơm quay trơn tru, giảm ma sát.
Hạn chế rung lắc và độ ồn khi vận hành.
Chịu lực dọc trục và lực hướng tâm sinh ra từ quá trình quay của cánh bơm.
Hai cửa này được thiết kế thẳng hàng (inline):
Cửa hút có nhiệm vụ dẫn chất lỏng vào tâm cánh bơm.
Cửa xả đẩy chất lỏng ra hệ thống ống với áp suất cao.
Thiết kế thẳng hàng giúp dễ lắp đặt, tiết kiệm không gian và giảm tổn thất áp lực trong đường ống.
Bộ phận này ít được chú ý nhưng rất quan trọng:
Giúp cố định toàn bộ bơm, tránh rung động khi vận hành.
Hỗ trợ cân bằng tải trọng từ thân bơm và động cơ.
Giảm truyền rung động xuống nền móng, bảo vệ tuổi thọ hệ thống.
Các bộ phận chính của bơm đường ống trục đứng model ISG80-200, IRG80-200 có mối quan hệ chặt chẽ, phối hợp để đảm bảo bơm hoạt động ổn định, an toàn và đạt hiệu suất cao. Trong đó, cánh bơm, thân bơm, trục bơm và phớt cơ khí đóng vai trò quyết định trực tiếp đến hiệu quả vận hành. Hiểu rõ chức năng từng bộ phận sẽ giúp việc vận hành, bảo dưỡng và sửa chữa bơm chính xác hơn, góp phần nâng cao tuổi thọ thiết bị và giảm thiểu sự cố trong quá trình sử dụng
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200.html

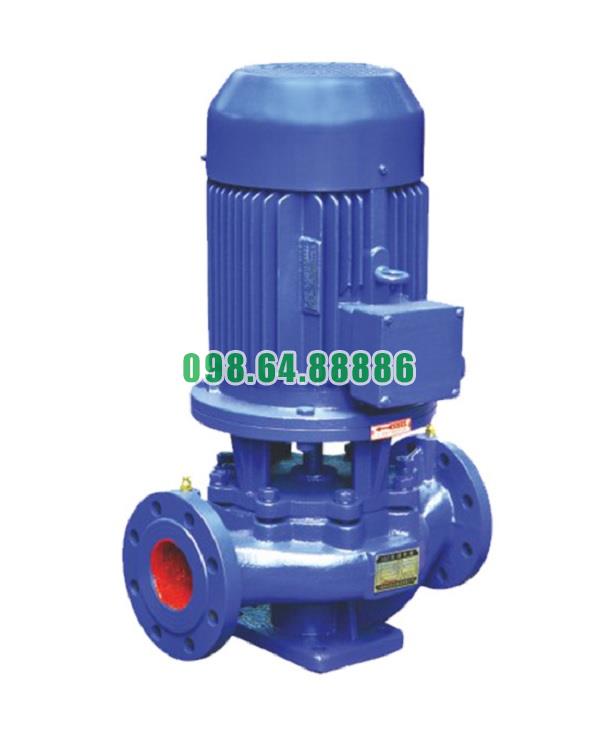

Máy bơm đường ống trục đứng, inline, bơm lắp thẳng trục đứng ISG80-200, IRG80-200 15kw
