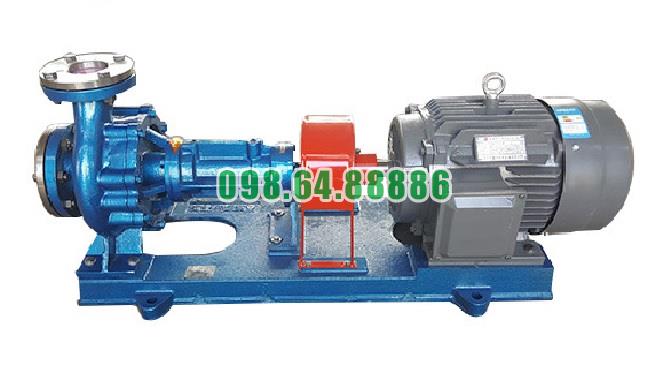

Bơm dầu nhiệt độ cao RY25-25-160 công suất 1.5 kW, tốc độ 2.900 vòng/phút, cột áp 27 m, lưu lượng 3 m3/h

Những cải tiến mang lại ưu điểm lớn cho Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được hoàn thiện theo hướng giảm thiết bị phụ trợ, tăng độ ổn định của cụm rôto và đơn giản hóa quá trình lắp đặt. Trong đó, cải tiến quan trọng nhất là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước. Kết hợp với kết cấu đỡ trung tâm, hai ổ bi, khớp nối mềm và cách bố trí cửa hút – xả hợp lý, bơm đáp ứng tốt yêu cầu tuần hoàn dầu nóng liên tục.

Cải tiến tản nhiệt tự nhiên thay cho làm mát bằng nước

Điểm cải tiến nổi bật nhất của RY25-25-160 là cơ chế tản nhiệt tự nhiên. Thay vì sử dụng đường nước tuần hoàn để làm mát cụm ổ trục, bơm tận dụng khoảng cách giữa thân bơm nóng với phần ổ bi để nhiệt phát tán dần ra không khí.

Nhiệt từ dầu nóng truyền qua thân bơm, nắp bơm và giá đỡ trước khi ảnh hưởng đến cụm ổ trục. Trong quá trình đó, một phần nhiệt được giải phóng qua các bề mặt kim loại tiếp xúc với môi trường.

Cải tiến này mang lại những lợi ích trực tiếp:

• Không cần đường cấp và hồi nước làm mát.
• Không cần bơm nước tuần hoàn phụ.
• Giảm nguy cơ tắc cặn trong đường nước.
• Hạn chế sự cố mất nước làm mát.
• Giảm chi phí điện, nước và bảo dưỡng.
• Không tạo nguy cơ nước rò vào hệ thống dầu nóng.

Đây là thay đổi có ảnh hưởng lớn nhất đến tính gọn nhẹ và hiệu quả sử dụng của bơm.

Hoàn thiện khoảng cách cách nhiệt giữa thân bơm và ổ bi

Thân bơm là khu vực có nhiệt độ cao vì tiếp xúc trực tiếp với dầu truyền nhiệt. Cụm ổ bi lại cần được bảo vệ để chất bôi trơn không bị quá nhiệt hoặc biến chất.

RY25-25-160 bố trí nắp bơm và giá đỡ trung tâm giữa hai khu vực này. Kết cấu kéo dài đường truyền nhiệt, đồng thời tạo thêm bề mặt để nhiệt phát tán ra không khí.

Nhờ đó:

• Nhiệt không truyền trực tiếp quá nhanh đến ổ bi.
• Dầu và mỡ bôi trơn được bảo vệ tốt hơn.
• Phớt dầu phía sau ít chịu ảnh hưởng của nhiệt.
• Cụm trục duy trì trạng thái làm việc ổn định hơn.
• Bơm có thể hoạt động với dầu nóng mà không cần khoang nước làm mát.

Giải pháp này vừa có tác dụng tản nhiệt, vừa giúp đơn giản hóa cấu tạo tổng thể.

Kết cấu đỡ trung tâm tăng độ cứng vững

Bơm sử dụng kết cấu đỡ một phía kết hợp với gối đỡ trung tâm. Gối đỡ liên kết phần thân bơm với thân ổ trục, giúp cụm máy giữ được độ chắc chắn khi vận hành ở tốc độ 2.900 vòng/phút.

Kết cấu này giúp:

• Giữ vị trí tương đối giữa thân bơm và cụm trục.
• Hạn chế rung động cơ học.
• Giảm nguy cơ bánh công tác bị lệch.
• Hỗ trợ ổn định bộ làm kín quanh trục.
• Tạo khoảng cách cần thiết để tản nhiệt tự nhiên.

Như vậy, gối đỡ trung tâm không chỉ là bộ phận chịu lực mà còn tham gia vào giải pháp kiểm soát nhiệt của bơm.

Hai ổ bi giúp rôto được định vị ổn định

Cụm rôto của RY25-25-160 gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Toàn bộ cụm này được đỡ và định vị bằng hai ổ bi nằm trong thân ổ trục.

Một ổ bi được bố trí gần phía bánh công tác, ổ còn lại nằm gần khớp nối. Cách bố trí hai điểm đỡ giúp trục duy trì chuyển động ổn định hơn khi quay liên tục.

Ưu điểm của kết cấu này gồm:

• Hạn chế độ võng và độ đảo của trục.
• Giữ bánh công tác đúng vị trí.
• Tiếp nhận tải phát sinh trong quá trình bơm hoạt động.
• Giảm ma sát lệch tại bộ chèn làm kín.
• Hạn chế rung và tiếng ồn bất thường.
• Hỗ trợ bơm vận hành trong thời gian dài.

Đây là yếu tố quan trọng giúp bơm duy trì lưu lượng 3 m³/h và cột áp 27 m ổn định trong hệ thống phù hợp.

Khớp nối mềm cải thiện khả năng truyền động

RY25-25-160 sử dụng khớp nối mềm kiểu ba chấu để truyền mô-men từ động cơ sang trục bơm. Phần tử đàn hồi nằm giữa hai nửa khớp nối giúp giảm tác động của rung động nhỏ và tải va đập khi khởi động.

Khớp nối mềm mang lại các ưu điểm:

• Truyền chuyển động tương đối êm.
• Hạn chế va đập trực tiếp lên trục bơm.
• Giảm rung truyền từ động cơ sang cụm rôto.
• Bảo vệ ổ bi khi tải thay đổi nhẹ.
• Thuận tiện tháo lắp trong quá trình bảo dưỡng.

Cải tiến này phát huy hiệu quả tốt nhất khi trục bơm và trục động cơ được căn chỉnh đồng tâm chính xác.

Kết hợp packing với phớt dầu chịu nhiệt

Cụm làm kín của bơm sử dụng bộ chèn packing kết hợp với phớt dầu cao su chịu nhiệt. Đây là cách bố trí hai lớp bảo vệ quanh trục.

Packing có nhiệm vụ hạn chế dầu nóng rò từ buồng bơm theo bề mặt trục. Phớt dầu phía sau giúp ngăn dầu nóng tiếp tục đi vào khoang ổ bi, đồng thời giữ chất bôi trơn bên trong thân ổ trục.

Sự kết hợp này giúp:

• Hạn chế thất thoát dầu truyền nhiệt.
• Bảo vệ ổ bi khỏi dầu nóng.
• Giữ chất bôi trơn trong khoang ổ trục.
• Thuận tiện điều chỉnh hoặc thay packing.
• Duy trì độ kín trong quá trình vận hành liên tục.

Kết cấu không quá phức tạp nên người vận hành có thể kiểm tra và bảo dưỡng tương đối thuận tiện.

Bố trí cửa hút và cửa xả hợp lý hơn

Cửa hút của RY25-25-160 được bố trí theo hướng trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Cửa xả được đặt hướng tâm theo phương thẳng đứng, thuận tiện dẫn dầu lên tuyến ống cấp nhiệt.

Cách bố trí này mang lại một số lợi ích:

• Đường hút có thể thiết kế ngắn và thẳng.
• Hạn chế sử dụng nhiều co cút trước cửa hút.
• Giảm tổn thất áp suất đầu vào.
• Đường xả dễ kết nối với tuyến ống phía trên.
• Cụm đường ống quanh bơm gọn hơn.
• Thuận tiện tích hợp bơm vào bệ skid.

Hai cửa có kích thước danh nghĩa 25 mm cũng giúp việc lựa chọn mặt bích, van và phụ kiện trở nên đồng bộ hơn.

Tích hợp bơm và động cơ trên cùng một bệ

Bơm và động cơ được lắp đồng tâm trên cùng bệ máy, truyền động trực tiếp qua khớp nối mềm. Cách bố trí này loại bỏ các cơ cấu truyền động trung gian không cần thiết.

Việc tích hợp thành một cụm hoàn chỉnh giúp:

• Giảm diện tích lắp đặt.
• Thuận tiện vận chuyển.
• Dễ kiểm tra độ đồng tâm.
• Rút ngắn thời gian thi công.
• Phù hợp với cụm gia nhiệt chế tạo sẵn.
• Giúp việc theo dõi rung động và tiếng ồn dễ dàng hơn.

Kết cấu này đặc biệt phù hợp với hệ thống dầu nóng quy mô nhỏ và vừa cần thiết bị gọn.

Thiết kế thuận tiện cho việc tháo kiểm tra

Khi cần bảo dưỡng, cụm nắp bơm, thân ổ trục và rôto có thể được rút ra khỏi thân bơm sau khi tháo các liên kết cần thiết. Bánh công tác được giữ bằng đai ốc nên có thể tháo riêng để kiểm tra.

Thiết kế theo từng cụm giúp tiếp cận thuận tiện các bộ phận như:

• Bánh công tác và trục bơm.
• Hai ổ bi.
• Bộ chèn packing.
• Phớt dầu.
• Nắp chặn ổ trục.
• Khoang bôi trơn.

Nhờ đó, việc vệ sinh, kiểm tra và thay thế các chi tiết mòn được thực hiện rõ ràng hơn.

Giá trị tổng hợp của những cải tiến

Các cải tiến trên liên kết chặt chẽ với nhau. Tản nhiệt tự nhiên loại bỏ mạch nước làm mát; gối đỡ trung tâm vừa tăng độ cứng vừa tạo khoảng cách cách nhiệt; hai ổ bi giữ rôto ổn định; khớp nối mềm hỗ trợ truyền động êm; bộ làm kín bảo vệ khoang ổ trục.

Sự kết hợp đó giúp RY25-25-160 đạt được những ưu điểm chính:

• Kết cấu nhỏ gọn.
• Không cần nước làm mát.
• Giảm thiết bị và chi phí phụ trợ.
• Cụm trục vận hành ổn định.
• Hạn chế rung động.
• Kết nối đường ống thuận tiện.
• Dễ kiểm tra và bảo dưỡng.
• Phù hợp với chế độ tuần hoàn dầu nóng liên tục.

Cải tiến quan trọng nhất của Bơm dầu truyền nhiệt RY25-25-160 là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Thay đổi này giúp bơm gọn hơn, giảm chi phí vận hành và hạn chế sự phụ thuộc vào thiết bị phụ trợ.

Bên cạnh đó, kết cấu đỡ trung tâm, cụm hai ổ bi, khớp nối mềm, bộ làm kín kết hợp và cách bố trí cửa hút – xả hợp lý góp phần tăng độ ổn định, giảm rung và thuận tiện cho việc lắp đặt. Nhờ những cải tiến này, RY25-25-160 đáp ứng hiệu quả các hệ thống cần tuần hoàn dầu nóng với lưu lượng 3 m³/h, cột áp 27 m và chế độ hoạt động liên tục.

Khả năng đáp ứng đa dạng ngành nghề của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để tuần hoàn dầu nóng trong các hệ thống gia nhiệt gián tiếp. Với lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW, tốc độ quay 2.900 vòng/phút và khả năng làm việc với môi chất có nhiệt độ lên tới 350°C, bơm có thể phục vụ nhiều lĩnh vực sản xuất khác nhau.

Khả năng ứng dụng rộng của RY25-25-160 không nằm ở việc bơm trực tiếp mọi loại nguyên liệu, mà ở nhiệm vụ vận chuyển dầu tải nhiệt đến các thiết bị cần gia nhiệt như bồn chứa, máy ép, khuôn, lò sấy, nồi phản ứng và bộ trao đổi nhiệt.

Ứng dụng trong ngành nhựa

Trong sản xuất nhựa, nhiệt độ cần được duy trì ổn định tại khuôn, trục cán, bồn phối trộn hoặc thiết bị tạo hình. RY25-25-160 có thể tuần hoàn dầu nóng qua các đường dẫn bên trong thiết bị để cung cấp nhiệt liên tục.

Dòng dầu ổn định giúp hạn chế chênh lệch nhiệt độ giữa các vị trí trên khuôn hoặc bề mặt máy. Nhờ đó, nguyên liệu nhựa dễ duy trì trạng thái phù hợp cho quá trình tạo hình, cán, ép hoặc gia công.

Bơm phù hợp với các cụm gia nhiệt riêng lẻ có nhu cầu lưu lượng vừa phải, chẳng hạn một khuôn, một bồn hoặc một máy sản xuất độc lập.

Ứng dụng trong ngành cao su

Ngành cao su thường sử dụng nhiệt trong các công đoạn ép, lưu hóa, cán và giữ nóng nguyên liệu. Bơm RY25-25-160 đưa dầu tải nhiệt đến máy ép, khuôn hoặc trục gia nhiệt để duy trì mức nhiệt cần thiết.

Việc tuần hoàn dầu liên tục giúp nhiệt được phân bố tương đối đồng đều, hỗ trợ quá trình lưu hóa diễn ra ổn định hơn. Bơm cũng có thể phục vụ các bồn chứa nguyên liệu có áo nhiệt, giúp cao su hoặc chất phụ gia không bị tăng độ nhớt quá mức khi nhiệt độ giảm.

Ứng dụng trong chế biến gỗ và lâm sản

Trong ngành gỗ, RY25-25-160 có thể cấp dầu nóng cho máy ép ván, lò sấy, máy sấy veneer và các thiết bị xử lý tre, nứa hoặc gỗ ghép.

Tại máy ép nóng, dầu được tuần hoàn qua các tấm ép để duy trì nhiệt độ bề mặt. Tại lò sấy, dầu nóng đi qua dàn trao đổi nhiệt để làm nóng không khí tuần hoàn.

Khả năng duy trì dòng nhiệt ổn định giúp hỗ trợ quá trình sấy, ép và đóng rắn keo, đồng thời hạn chế tình trạng nhiệt phân bố không đều giữa các khu vực của thiết bị.

Ứng dụng trong ngành hóa chất

Trong các hệ thống hóa chất, Bơm dầu truyền nhiệt RY25-25-160 thường được sử dụng cho mạch dầu nóng phục vụ nồi phản ứng, bồn khuấy, thiết bị cô đặc hoặc bộ trao đổi nhiệt.

Dầu nóng đi qua áo gia nhiệt bên ngoài thiết bị và truyền nhiệt gián tiếp cho nguyên liệu bên trong. Cách vận hành này giúp dầu tải nhiệt không tiếp xúc trực tiếp với hóa chất sản xuất.

RY25-25-160 phù hợp với dầu truyền nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Bơm không phải thiết bị chuyên dụng để vận chuyển trực tiếp hóa chất ăn mòn mạnh hoặc dung dịch có cặn kết tinh.

Ứng dụng trong chế biến thực phẩm

Trong ngành thực phẩm, bơm có thể tuần hoàn dầu nóng đến nồi nấu, bồn gia nhiệt, thiết bị sấy hoặc áo nhiệt của máy chế biến.

Phương pháp gia nhiệt gián tiếp giúp nhiệt truyền qua thành thiết bị thay vì để dầu tiếp xúc với thực phẩm. Dòng dầu tuần hoàn đều hỗ trợ duy trì nhiệt độ ổn định trong quá trình nấu, cô đặc, sấy hoặc giữ nóng nguyên liệu.

RY25-25-160 phù hợp với các cụm thiết bị nhỏ và vừa có yêu cầu nhiệt độ cao nhưng lưu lượng dầu không quá lớn.

Ứng dụng trong ngành dược phẩm

Trong sản xuất dược phẩm, nhiệt được sử dụng tại bồn phối trộn, thiết bị phản ứng, máy sấy và một số công đoạn xử lý nguyên liệu.

Bơm RY25-25-160 có thể đưa dầu nóng qua áo nhiệt để duy trì điều kiện nhiệt độ ổn định cho thiết bị. Việc sử dụng mạch dầu kín giúp quá trình truyền nhiệt diễn ra gián tiếp và dễ kiểm soát hơn.

Bơm đặc biệt phù hợp với các cụm gia nhiệt độc lập, nơi mỗi bồn hoặc thiết bị có một mạch dầu riêng.

Ứng dụng trong sản xuất vật liệu làm đường

Trong dây chuyền sản xuất vật liệu làm đường, dầu truyền nhiệt được sử dụng để giữ nóng bồn nhựa đường, đường ống, bồn phụ gia và thiết bị phối trộn.

RY25-25-160 tuần hoàn dầu qua áo nhiệt hoặc đường dẫn gia nhiệt, giúp nhựa đường duy trì độ chảy cần thiết. Dòng dầu nóng ổn định còn hạn chế nguyên liệu nguội, đặc lại hoặc gây tắc nghẽn tại van và đường ống.

Cần lưu ý bơm được dùng cho dầu tải nhiệt, không dùng để bơm trực tiếp nhựa đường đặc hoặc hỗn hợp có nhiều hạt rắn.

Ứng dụng trong hệ thống sấy công nghiệp

RY25-25-160 có thể phục vụ các buồng sấy sử dụng dàn trao đổi nhiệt dầu nóng. Bơm đưa dầu từ lò gia nhiệt đến dàn nhiệt, sau đó dầu quay trở lại để tiếp tục chu trình.

Ứng dụng này phù hợp với việc sấy gỗ, nguyên liệu sản xuất, linh kiện, bán thành phẩm hoặc các vật liệu cần kiểm soát nhiệt độ.

Lưu lượng tuần hoàn ổn định giúp dàn trao đổi nhiệt nhận đủ dầu nóng, qua đó hỗ trợ duy trì nhiệt độ không khí sấy và hạn chế dao động trong quá trình vận hành.

Ứng dụng cho lò tải nhiệt công nghiệp

Trong hệ thống lò tải nhiệt, RY25-25-160 giữ vai trò vận chuyển dầu giữa lò và thiết bị sử dụng nhiệt.

Bơm tạo dòng tuần hoàn liên tục để dầu nóng không bị lưu lại quá lâu trong buồng gia nhiệt. Sau khi truyền nhiệt cho thiết bị, dầu được đưa trở lại lò để tiếp tục làm nóng.

Với lưu lượng 3 m³/h và cột áp 27 m, model này thích hợp hơn với lò tải nhiệt nhỏ hoặc một nhánh tuần hoàn độc lập. Những hệ thống lớn, nhiều thiết bị hoặc đường ống dài cần tính toán lại lưu lượng và tổng trở lực trước khi lựa chọn.

Vì sao một model có thể phục vụ nhiều ngành?

Khả năng đáp ứng đa dạng ngành nghề của RY25-25-160 đến từ những đặc điểm chính:

• Làm việc với dầu truyền nhiệt ở nhiệt độ cao.
• Phù hợp với phương pháp gia nhiệt gián tiếp.
• Có lưu lượng vừa phải cho nhiều cụm thiết bị độc lập.
• Cột áp 27 m giúp dầu đi qua đường ống và áo nhiệt.
• Kết cấu nhỏ gọn, dễ tích hợp vào dây chuyền.
• Không cần hệ thống nước làm mát riêng.
• Có thể phục vụ bồn, khuôn, máy ép, máy sấy và bộ trao đổi nhiệt.

Dù được sử dụng trong ngành nào, chức năng cốt lõi của bơm vẫn là tạo dòng tuần hoàn dầu nóng ổn định. Sự khác nhau chủ yếu nằm ở loại thiết bị nhận nhiệt và yêu cầu nhiệt độ của từng quy trình.

Điều kiện để ứng dụng đúng ngành nghề

Để RY25-25-160 hoạt động hiệu quả, hệ thống phải có nhu cầu lưu lượng gần mức 3 m³/h và tổng trở lực phù hợp với cột áp 27 m.

Dầu truyền nhiệt cần sạch, ít ăn mòn và không chứa hạt rắn. Bơm phải được mồi đầy dầu, gia nhiệt từ từ và không được vận hành trong tình trạng thiếu môi chất.

Đối với hệ thống có nhiều thiết bị, đường ống dài hoặc yêu cầu lưu lượng lớn, cần tính toán riêng thay vì lựa chọn bơm chỉ dựa trên nhiệt độ làm việc.

Bơm dầu truyền nhiệt RY25-25-160 có thể đáp ứng nhiều lĩnh vực như nhựa, cao su, hóa chất, chế biến gỗ, thực phẩm, dược phẩm, vật liệu làm đường và sấy công nghiệp.

Khả năng ứng dụng đa dạng xuất phát từ nhiệm vụ tuần hoàn dầu nóng ở nhiệt độ cao, thông số lưu lượng và cột áp phù hợp, cùng thiết kế gọn, không cần hệ thống nước làm mát riêng. Khi được lựa chọn đúng với quy mô và trở lực của hệ thống, RY25-25-160 có thể phục vụ hiệu quả nhiều dây chuyền gia nhiệt công nghiệp nhỏ và vừa.
