Bơm dầu truyền nhiệt RY32-32-160 hoạt động theo nguyên lý của bơm ly tâm. Động cơ truyền chuyển động quay đến trục bơm thông qua khớp nối mềm, từ đó làm bánh công tác quay với tốc độ 2.900 vòng/phút. Chuyển động của bánh công tác tạo ra lực ly tâm, giúp hút dầu vào tâm bánh công tác và đẩy dầu ra cửa xả với lưu lượng 6 m³/h, cột áp 28 m.
Cửa hút của RY32-32-160 được bố trí theo hướng trục. Khi bơm đã được mồi đầy dầu và bánh công tác bắt đầu quay, áp suất tại khu vực tâm bánh công tác giảm xuống.
Sự chênh lệch áp suất giữa đường ống hút và tâm bánh công tác làm dầu truyền nhiệt liên tục đi vào bên trong bơm. Dầu được dẫn theo phương trùng với trục bơm trước khi tiếp xúc với các cánh của bánh công tác.
Bơm ly tâm không thể tạo dòng dầu ổn định khi bên trong thân bơm còn nhiều không khí. Vì vậy, trước khi khởi động, thân bơm và đường hút phải được mồi đầy dầu để hình thành dòng chất lỏng liên tục.
Bánh công tác được lắp trên trục và cố định bằng đai ốc. Khi động cơ hoạt động, trục làm bánh công tác quay ở tốc độ cao. Dầu đi vào tâm bánh công tác sẽ được các cánh quay cuốn theo.
Trong quá trình di chuyển từ tâm ra mép ngoài bánh công tác, dầu nhận năng lượng cơ học từ chuyển động quay. Vận tốc của dòng dầu tăng dần và dầu bị đẩy ra ngoài dưới tác dụng của lực ly tâm.
Cụm rôto của dòng bơm RY gồm bánh công tác, trục bơm và đai ốc bánh công tác. Các chi tiết này phối hợp để duy trì chuyển động quay và truyền năng lượng liên tục cho dầu truyền nhiệt.
Khi bánh công tác quay, dầu không giữ nguyên tại khu vực tâm mà chuyển động dần về phía chu vi. Lực ly tâm làm dầu có xu hướng rời xa trục quay và đi vào khoang dẫn của thân bơm.
Tại mép ngoài bánh công tác, dầu có vận tốc và năng lượng lớn hơn so với thời điểm đi vào cửa hút. Dòng dầu sau đó được thu gom trong thân bơm và dẫn đến cửa xả.
Quá trình dầu liên tục đi từ tâm ra ngoài tạo khoảng áp suất thấp mới tại cửa hút. Nhờ đó, lượng dầu tiếp theo được đưa vào bánh công tác và chu trình bơm diễn ra liên tục.
Sau khi rời khỏi bánh công tác, dầu đi vào khoang dẫn của thân bơm. Tiết diện dòng chảy tại khu vực này được mở rộng, làm vận tốc của dầu giảm xuống và một phần động năng được chuyển đổi thành năng lượng áp suất.
Đây là giai đoạn giúp RY32-32-160 tạo cột áp 28 m tại lưu lượng thiết kế 6 m³/h. Bánh công tác cung cấp vận tốc cho dầu, còn thân bơm hỗ trợ chuyển đổi vận tốc đó thành áp suất cần thiết để dầu đi qua đường ống và thiết bị trao đổi nhiệt.
Cửa xả của dòng bơm RY được bố trí theo hướng tâm và phương thẳng đứng. Sau khi được tăng áp, dầu được dẫn lên cửa xả để tiếp tục đi vào hệ thống tuần hoàn.
Trong hệ thống dầu truyền nhiệt, dầu nóng được RY32-32-160 đưa từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt. Sau khi trao đổi nhiệt, dầu quay trở lại đường hút và tiếp tục được bánh công tác đẩy đi.
Khi động cơ duy trì tốc độ quay ổn định, quá trình hút dầu vào tâm bánh công tác, tăng vận tốc, chuyển đổi áp suất và đẩy dầu ra cửa xả diễn ra liên tục. Nhờ đó, dòng dầu được tuần hoàn đều trong toàn bộ hệ thống.
Lưu lượng thực tế phụ thuộc vào sự cân bằng giữa khả năng tạo cột áp của bơm và tổng trở lực của đường ống. Nếu trở lực tăng, lưu lượng qua bơm sẽ giảm. Nếu trở lực quá thấp, lưu lượng có thể tăng và làm điểm vận hành lệch khỏi thông số thiết kế.
Van hút cần được mở hoàn toàn để dầu đi vào tâm bánh công tác liên tục. Không được sử dụng van hút để điều chỉnh lưu lượng vì việc khép van có thể làm giảm áp suất đầu vào, khiến dòng dầu không ổn định.
Khi khởi động, van xả được đóng rồi mở từ từ sau khi bơm đạt tốc độ. Thời gian vận hành khi van xả đóng không được kéo dài quá ba phút. Cách vận hành này giúp bơm hình thành áp suất trước khi đưa dầu vào hệ thống.
Bơm cũng không nên hoạt động dưới 30% lưu lượng thiết kế. Với RY32-32-160, mức lưu lượng tối thiểu tương ứng khoảng 1,8 m³/h. Duy trì lưu lượng phù hợp giúp dòng dầu bên trong bánh công tác ổn định và hạn chế dầu nóng tích tụ trong thân bơm.
Nguyên lý làm việc của bơm dầu truyền nhiệt RY32-32-160 dựa trên lực ly tâm được tạo ra khi bánh công tác quay ở tốc độ 2.900 vòng/phút. Dầu đi vào tâm bánh công tác theo cửa hút hướng trục, nhận năng lượng từ các cánh quay rồi chuyển động ra phía ngoài.
Thân bơm thu gom dòng dầu và chuyển một phần vận tốc thành áp suất, giúp dầu thoát ra cửa xả hướng đứng với lưu lượng thiết kế 6 m³/h và cột áp 28 m. Chu trình này diễn ra liên tục để duy trì dòng dầu trong hệ thống truyền nhiệt.
Để nguyên lý ly tâm hoạt động hiệu quả, thân bơm phải được mồi đầy dầu, cửa hút luôn thông thoáng và lưu lượng cần được duy trì trong phạm vi phù hợp.
Bơm dầu truyền nhiệt RY32-32-160 làm việc trong môi trường dầu nóng nên vật liệu chế tạo thân bơm và nắp bơm phải có khả năng chịu nhiệt, chịu áp lực và duy trì độ ổn định hình học khi nhiệt độ thay đổi. Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ không vượt quá 350°C.
Tuy nhiên, tài liệu kỹ thuật hiện có không ghi rõ mác gang, thành phần hóa học hoặc tiêu chuẩn vật liệu dùng riêng cho RY32-32-160. Vì vậy, chưa có đủ căn cứ để khẳng định thân bơm được chế tạo từ một loại “gang chịu nhiệt cao cấp” cụ thể như gang xám, gang cầu hoặc gang hợp kim chịu nhiệt.
Thân bơm là bộ phận trực tiếp chứa dầu nóng và tiếp nhận áp suất do bánh công tác tạo ra. Kết cấu đúc giúp hình thành khoang xoắn, cửa hút và cửa xả thành một khối tương đối liền mạch, phù hợp với hình dạng phức tạp của phần dẫn dòng.
Độ cứng của vật liệu thân bơm giúp khoang xoắn duy trì hình dạng khi bơm vận hành ở tốc độ 2.900 vòng/phút. Điều này có ý nghĩa quan trọng vì sự biến dạng của thân bơm có thể làm thay đổi khe hở giữa bánh công tác và các chi tiết cố định, từ đó ảnh hưởng đến lưu lượng, cột áp và độ rung.
Vật liệu sử dụng cho thân bơm cũng phải chịu được chu kỳ nóng lên và nguội xuống trong quá trình vận hành. Nếu khả năng ổn định nhiệt không phù hợp, kết cấu có thể bị biến dạng, nứt hoặc giảm độ kín tại các vị trí lắp ghép.
Khi dầu truyền nhiệt đi vào RY32-32-160, nhiệt được truyền trực tiếp sang thân bơm và nắp bơm. Do đó, vật liệu phải duy trì được độ bền cơ học trong điều kiện nhiệt độ cao, đồng thời hạn chế biến dạng do giãn nở nhiệt.
Khả năng làm việc với dầu nóng không chỉ phụ thuộc vào tên vật liệu mà còn phụ thuộc vào chiều dày thành đúc, chất lượng vật đúc, kết cấu gân tăng cứng và quá trình gia công sau đúc. Một thân bơm có vật liệu phù hợp nhưng tồn tại rỗ khí, nứt đúc hoặc ứng suất dư vẫn có thể giảm độ bền khi chịu nhiệt lâu dài.
Giới hạn 350°C được tài liệu nêu cho môi chất của dòng bơm RY. Thông số này không đồng nghĩa mọi vị trí trên thân bơm đều có nhiệt độ bằng 350°C, cũng không đủ để xác định chính xác mác gang được sử dụng.
Thân bơm và nắp bơm không chỉ chịu nhiệt mà còn phải chịu áp lực của dầu trong quá trình vận hành. Tài liệu cho biết các bộ phận chịu áp của dòng bơm có cấp áp lực thiết kế 16 bar.
Khả năng chịu áp phụ thuộc vào độ bền của vật liệu, chiều dày thành bơm, chất lượng bề mặt đúc và độ kín tại mối ghép giữa thân với nắp bơm. Vật liệu đúc phải hạn chế nứt hoặc biến dạng khi đồng thời chịu áp suất bên trong và ứng suất nhiệt.
Đối với RY32-32-160 có cột áp thiết kế 28 m, áp suất làm việc thông thường thấp hơn cấp chịu áp 16 bar của các bộ phận chịu áp. Khoảng dự phòng này góp phần bảo đảm thân bơm duy trì độ ổn định khi áp suất trong hệ thống xuất hiện dao động.
Vật liệu gang đúc thường có khả năng hấp thụ rung động tương đối tốt nhờ cấu trúc vật liệu và khối lượng của thân bơm. Đặc điểm này phù hợp với thiết bị có bánh công tác quay ở tốc độ cao như RY32-32-160.
Thân bơm có độ cứng phù hợp giúp giữ ổn định vị trí của nắp bơm, trục và bánh công tác. Khi kết cấu không bị biến dạng lớn, dòng dầu đi qua khoang bơm ổn định hơn và nguy cơ bánh công tác cọ vào phần tĩnh được hạn chế.
Tuy nhiên, vật liệu thân bơm không thể tự loại bỏ rung động do lắp đặt sai. Bơm vẫn phải được căn chỉnh đúng tâm, đường ống phải có giá đỡ độc lập và không được truyền tải trọng trực tiếp lên mặt bích.
Gang đúc có độ cứng cao nhưng thường không phù hợp với sự thay đổi nhiệt độ quá đột ngột. Vì vậy, khả năng chịu nhiệt của thân bơm phải được kết hợp với quy trình gia nhiệt đúng cách.
Tài liệu yêu cầu chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C. Tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Gia nhiệt từ từ giúp nhiệt phân bố đều hơn trong chiều dày thành bơm. Phần bên trong tiếp xúc với dầu nóng và bề mặt bên ngoài có thời gian giãn nở tương đối đồng đều, hạn chế ứng suất nhiệt tập trung.
Nếu dầu quá nóng được đưa đột ngột vào thân bơm còn nguội, mặt trong có thể giãn nở nhanh hơn mặt ngoài. Sự chênh lệch này làm tăng ứng suất trong vật đúc và có thể gây biến dạng hoặc nứt tại những vị trí có chiều dày thay đổi.
Tài liệu quy định dòng bơm RY phù hợp với chất lỏng có tính ăn mòn yếu. Điều này cho thấy vật liệu tiêu chuẩn của thân bơm không được mặc nhiên xem là phù hợp với axit mạnh, kiềm đậm đặc hoặc hóa chất ăn mòn cao.
Trong điều kiện dầu tải nhiệt sạch, vật liệu thân bơm chủ yếu phải chịu tác động của nhiệt độ và áp suất. Nếu dầu bị oxy hóa, nhiễm nước hoặc lẫn hóa chất, khả năng ăn mòn bề mặt bên trong có thể tăng.
Do đó, cụm từ “gang đúc chịu nhiệt” không đồng nghĩa với “gang chống ăn mòn hóa chất”. Khi môi chất có tính ăn mòn đáng kể, cần xác nhận lại vật liệu cụ thể với nhà sản xuất thay vì chỉ dựa vào giới hạn nhiệt độ của bơm.
Tài liệu hướng dẫn hiện có không cung cấp mác vật liệu, tiêu chuẩn đúc, thành phần carbon, silicon hoặc cơ tính của thân bơm RY32-32-160. Vì vậy, không nên tự ghi sản phẩm sử dụng gang HT200, HT250, gang cầu hoặc gang hợp kim nếu chưa có chứng nhận vật liệu.
Thông tin chính xác cần được kiểm tra trên bản vẽ chế tạo, chứng chỉ vật liệu hoặc tài liệu xuất xưởng của nhà sản xuất. Đây là cơ sở để xác định độ bền kéo, khả năng chịu nhiệt, khả năng chịu áp và phạm vi môi chất phù hợp.
Việc sử dụng cụm từ “gang đúc chịu nhiệt cao cấp” chỉ nên mang tính mô tả chung về yêu cầu làm việc của thân bơm. Cụm từ này không thể thay thế cho tên mác gang và tiêu chuẩn vật liệu cụ thể.
Thân và nắp bơm dầu truyền nhiệt RY32-32-160 cần có kết cấu đúc chắc chắn để chịu nhiệt, chịu áp và duy trì độ ổn định khi dầu nóng tuần hoàn liên tục. Phần chịu áp của dòng bơm được thiết kế ở mức 16 bar, trong khi nhiệt độ môi chất tối đa được công bố là 350°C.
Khả năng làm việc ổn định của vật liệu phụ thuộc vào chất lượng vật đúc, độ cứng của thân bơm và quy trình gia nhiệt. Chênh lệch nhiệt độ giữa dầu với thân bơm không được vượt quá 40°C và tốc độ tăng nhiệt cần giữ dưới 50°C mỗi giờ để hạn chế ứng suất nhiệt.
Tài liệu hiện có chưa xác nhận RY32-32-160 sử dụng mác gang nào. Vì vậy, cách trình bày chính xác là thân bơm sử dụng kết cấu vật liệu đúc đáp ứng yêu cầu chịu nhiệt và chịu áp của dòng RY, còn tên mác gang cụ thể cần được xác minh bằng chứng chỉ vật liệu của nhà sản xuất.

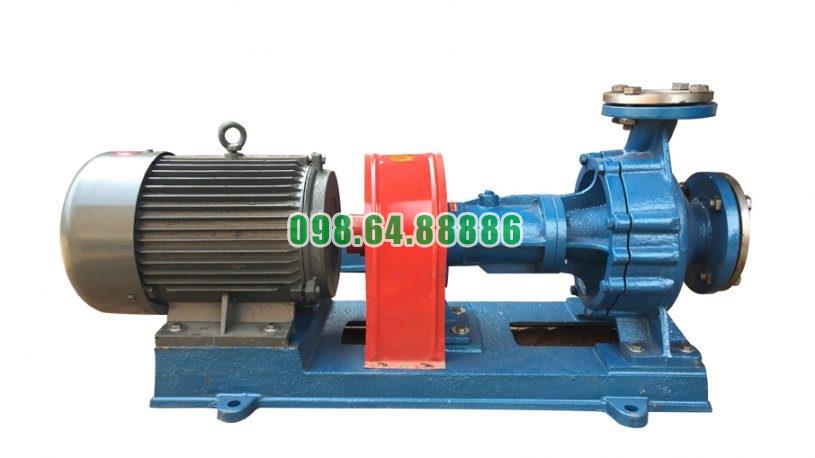

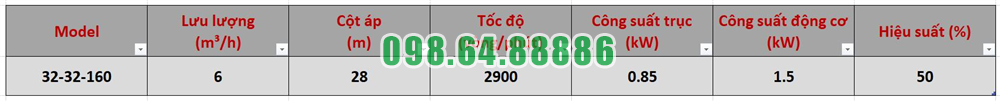

Bơm ly tâm dầu nóng RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, tốc độ 2.900 vòng/phút, cột áp 28 m
