Những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu nằm ở sự kết hợp giữa khả năng tuần hoàn dầu nóng ổn định, chịu nhiệt độ môi chất cao, kết cấu cơ khí gọn, động cơ 5,5 kW, tốc độ khoảng 2.900 vòng/phút, cụm hai ổ bi đỡ trục, hệ thống làm kín phù hợp với dầu tải nhiệt và khả năng bảo dưỡng thuận tiện. Đây là những đặc điểm quan trọng đối với một thiết bị phải làm việc trong hệ thống nhiệt công nghiệp liên tục.
RY50-32-200 không nổi bật chỉ bởi một thông số riêng lẻ. Giá trị của bơm nằm ở sự cân bằng giữa khả năng vận chuyển dầu nóng, độ ổn định cơ khí, khả năng chịu nhiệt và chi phí vận hành – bảo dưỡng. Khi được lựa chọn đúng theo lưu lượng, cột áp và trở lực hệ thống, đây là model đáng ưu tiên cho nhiều vòng tuần hoàn dầu tải nhiệt.
Ưu điểm nổi bật của RY50-32-200 là được thiết kế cho chất lỏng nóng và dầu tải nhiệt, thay vì chỉ sử dụng cho nước ở nhiệt độ thông thường.
Dòng RY có khả năng làm việc với môi chất có nhiệt độ tối đa lên tới khoảng 350°C trong điều kiện phù hợp. Điều này mở rộng đáng kể phạm vi sử dụng trong những dây chuyền cần nhiệt độ công nghệ cao.
Bơm có thể đảm nhiệm việc liên tục đưa dầu từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại nguồn nhiệt.
Nhờ đó, RY50-32-200 phù hợp với bản chất của hệ thống dầu tải nhiệt: tuần hoàn kín, nhiệt độ cao và vận hành trong thời gian dài.
RY50-32-200 hoạt động theo nguyên lý ly tâm.
Dầu đi vào tâm bánh công tác theo cửa hút hướng trục. Bánh công tác quay truyền năng lượng cho dầu, đưa dầu từ tâm ra phía chu vi, sau đó thân bơm thu dòng dầu và dẫn tới cửa xả.
Quá trình diễn ra liên tục:
Dầu hồi → cửa hút → bánh công tác → cửa xả → thiết bị sử dụng nhiệt → đường hồi → trở lại bơm.
Đây là nguyên lý phù hợp với những hệ thống cần lưu lượng dầu liên tục để duy trì quá trình truyền nhiệt ổn định.
RY50-32-200 có cấu hình sử dụng động cơ công suất 5,5 kW.
Công suất động cơ được truyền trực tiếp qua khớp nối tới trục và bánh công tác, tạo thành chuỗi truyền động tương đối ngắn:
Động cơ → khớp nối → trục → bánh công tác.
Việc không sử dụng dây đai hoặc hộp giảm tốc làm bộ truyền động chính giúp giảm số lượng chi tiết trung gian.
Khi bơm được chọn đúng điểm làm việc, công suất 5,5 kW có thể tạo sự cân bằng giữa yêu cầu tuần hoàn dầu và mức tiêu thụ điện của hệ thống.
Bánh công tác RY50-32-200 làm việc ở tốc độ khoảng 2.900 vòng/phút.
Tốc độ quay này giúp bánh công tác liên tục truyền năng lượng cho dầu, tạo chênh lệch áp suất để chất lỏng vượt qua trở lực đường ống, van và thiết bị trao đổi nhiệt.
Khi trục được căn đồng tâm tốt và ổ bi được bôi trơn đúng, rôto có thể duy trì chuyển động ổn định trong thời gian dài.
Đây là điều đặc biệt quan trọng đối với các dây chuyền hoạt động nhiều ca.
Con số 200 trong RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác.
Bánh công tác chính là bộ phận chuyển cơ năng từ động cơ thành năng lượng thủy lực của dầu.
Khi quay, bánh công tác đưa dầu từ vùng tâm ra chu vi, tạo điều kiện hình thành lưu lượng và cột áp.
Thiết kế này giúp RY50-32-200 thực hiện đúng chức năng cốt lõi của một bơm dầu tải nhiệt: duy trì dòng dầu tuần hoàn liên tục qua toàn bộ hệ thống nhiệt.
Một ưu điểm đáng chú ý khác là RY50-32-200 sử dụng hai ổ bi bố trí trong thân ổ trục.
Hai điểm đỡ giúp giữ trục ổn định khi quay ở tốc độ cao, hạn chế độ đảo của rôto và duy trì vị trí tương đối của bánh công tác trong thân bơm.
Khi trục ổn định, nhiều bộ phận khác cũng được hưởng lợi:
bánh công tác ít dao động → bộ làm kín làm việc ổn định hơn → khớp nối ít chịu tải bất thường → độ rung của cụm bơm được hạn chế.
Đây là một yếu tố quan trọng tạo nên độ bền cho bơm trong quá trình hoạt động dài giờ.
Độ bền của ổ bi phụ thuộc rất lớn vào chế độ bôi trơn.
Dòng RY quy định phương pháp bôi trơn cụ thể cho từng vị trí ổ bi. Việc duy trì chất bôi trơn sạch và đúng lượng giúp giảm ma sát, hạn chế nhiệt phát sinh và bảo vệ bề mặt làm việc của ổ bi.
Đối với một bơm quay khoảng 2.900 vòng/phút và làm việc gần môi trường dầu nóng, đây là ưu điểm rất quan trọng.
Bôi trơn đúng góp phần trực tiếp vào khả năng vận hành êm, giảm rung và kéo dài thời gian sử dụng của cụm ổ trục.
Khu vực trục đi qua nắp bơm là vị trí cần kiểm soát chặt chẽ vì phía trước là dầu tải nhiệt nóng còn phía sau là cụm ổ trục.
RY50-32-200 sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt.
Có thể hình dung kết cấu theo thứ tự:
Khoang dầu nóng → packing → phớt dầu chịu nhiệt → cụm ổ trục.
Packing thực hiện chức năng kiểm soát rò rỉ chính quanh trục, trong khi phớt dầu tạo thêm lớp kiểm soát phía sau.
Cấu tạo này giúp hạn chế dầu nóng lan về khu vực ổ trục và góp phần giữ khu vực vận hành sạch hơn.
RY50-32-200 sử dụng khớp nối mềm giữa động cơ và trục bơm.
Khớp nối vừa truyền mô-men vừa tạo một mức đàn hồi nhất định trong hệ truyền động.
Khi bơm và động cơ được căn chỉnh chính xác, khớp nối giúp quá trình truyền công suất diễn ra ổn định, hạn chế các xung lực cơ học không cần thiết.
Đối với một bơm phải hoạt động nhiều giờ, sự ổn định của hệ truyền động góp phần giảm tải lên ổ bi và trục.
RY50-32-200 có cấu tạo tập trung với các thành phần chính gồm thân bơm, nắp bơm, bánh công tác, trục, cụm hai ổ bi, thân ổ trục, packing, phớt dầu, giá đỡ và khớp nối.
Không có quá nhiều cơ cấu truyền động trung gian.
Điều này mang lại hai lợi ích trực tiếp: giảm số lượng bộ phận có khả năng phát sinh hư hỏng và đơn giản hóa công tác bảo dưỡng.
Đối với nhà máy, đây là ưu điểm thực tế vì một thiết bị càng dễ kiểm tra và sửa chữa thì càng thuận lợi cho việc duy trì sản xuất lâu dài.
Dòng RY sử dụng phương thức tản nhiệt tự nhiên, không yêu cầu một hệ thống nước làm mát riêng theo phương án truyền thống dành cho bơm.
Điều này giúp giảm thêm đường ống, van và các thiết bị phụ trợ xung quanh cụm bơm.
Ngoài việc tiết kiệm không gian, số hạng mục cần bảo dưỡng cũng ít hơn.
Trong những nhà máy có nhiều thiết bị nhiệt và mạng đường ống phức tạp, kết cấu này giúp đơn giản hóa đáng kể khu vực lắp bơm.
RY50-32-200 có cửa hút theo phương trục.
Kiểu bố trí này cho phép dầu đi tương đối trực tiếp vào khu vực tâm bánh công tác nếu đường ống được thiết kế hợp lý.
Một đường hút thông thoáng giúp giảm tổn thất trước bơm và hạn chế nguy cơ xâm thực.
Đối với dầu nóng, điều kiện hút đặc biệt quan trọng vì nhiệt độ càng cao thì việc bảo đảm áp suất tại cửa hút càng cần được kiểm soát.
Cửa xả hướng tâm theo phương đứng tạo thêm thuận lợi khi bố trí RY50-32-200 trong phòng máy.
Đường xả có thể được đưa lên phía trên để kết nối với mạng dầu tải nhiệt của nhà máy.
Kết hợp với cửa hút hướng trục và bơm – động cơ đặt trên cùng bệ, cụm thiết bị có thể được tổ chức tương đối gọn.
Đây là ưu điểm đáng chú ý khi lắp mới hoặc cải tạo một hệ thống có không gian hạn chế.

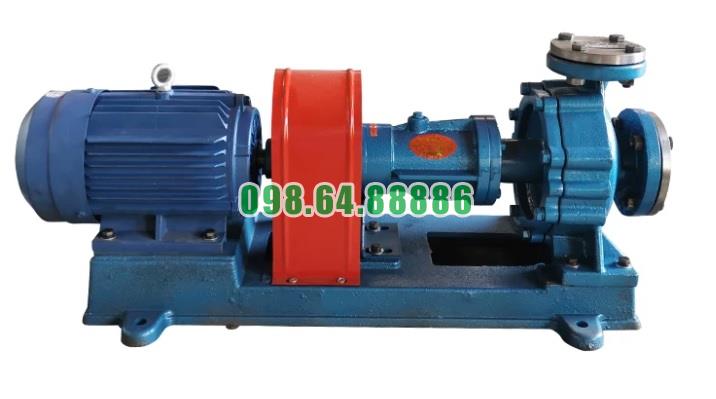

RY50-32-200 được bố trí cùng động cơ trên bệ chung.
Cách bố trí này giúp cố định vị trí tương đối giữa hai thiết bị và thuận lợi cho quá trình căn đồng tâm.
Khi nền móng và bệ máy được lắp đặt đúng, tải cơ học được truyền xuống nền một cách rõ ràng hơn.
Đồng thời, cụm bơm – động cơ dạng hoàn chỉnh giúp thuận tiện cho bố trí, kiểm tra và bảo dưỡng tại hiện trường.
Khả năng vận hành ổn định của RY50-32-200 còn đến từ yêu cầu căn chỉnh cụ thể.
Sai lệch tại khớp nối cần được kiểm soát ở mức nhỏ, giúp trục động cơ và trục bơm duy trì trạng thái đồng tâm tốt.
Căn chỉnh chính xác giúp giảm:
tải ngang lên ổ bi → rung động → nhiệt ma sát → mài mòn khớp nối → hao mòn hệ thống làm kín.
Đây là một trong những yếu tố quyết định để bơm duy trì độ bền trong thời gian dài.
RY50-32-200 được sử dụng cho nhiệm vụ tuần hoàn, nên rất phù hợp với các hệ thống cần dầu lưu thông liên tục.
Trong điều kiện đúng lưu lượng, đủ dầu cửa hút, bôi trơn tốt và nhiệt độ được kiểm soát, bơm có thể làm việc trong thời gian dài để duy trì vòng dầu tải nhiệt.
Đây là lợi thế đối với các nhà máy vận hành 2–3 ca hoặc những dây chuyền không muốn quá trình gia nhiệt bị gián đoạn.
RY50-32-200 không tạo ra nhiệt nhưng đóng vai trò rất quan trọng trong việc phân phối nhiệt.
Nguồn nhiệt chỉ thực sự phát huy hiệu quả khi dầu nóng được vận chuyển tới đúng thiết bị cần sử dụng nhiệt.
Bơm liên tục thực hiện chu trình:
Dầu hồi → bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → dầu hồi.
Nhờ đó, nhiệt được mang đi liên tục thay vì tập trung tại một điểm trong hệ thống.
Dòng RY có phạm vi ứng dụng rộng trong những hệ thống sử dụng chất lỏng nóng như hóa chất, cao su, nhựa, dược phẩm, dệt nhuộm, thực phẩm, gỗ và vật liệu đường bộ.
Điểm chung của các ứng dụng này là cần một vòng tuần hoàn nhiệt hoạt động ổn định.
RY50-32-200 có thể trở thành thiết bị trung tâm của vòng tuần hoàn nếu lưu lượng, cột áp và đặc tính môi chất của hệ thống phù hợp.
Một ưu điểm thực tế của RY50-32-200 là các bộ phận hao mòn có thể được kiểm tra và thay thế riêng.
Ổ bi, packing, phớt dầu, khớp nối và bánh công tác đều là những cụm có thể tiếp cận trong quá trình bảo dưỡng.
Khi một chi tiết xuống cấp, không nhất thiết phải thay toàn bộ thiết bị.
Điều này giúp doanh nghiệp chủ động hơn trong việc dự trữ phụ tùng và lập kế hoạch bảo dưỡng.
Trong dây chuyền sản xuất, một thiết bị dễ bảo dưỡng thường mang lại giá trị kinh tế lớn hơn trong dài hạn.
Khi phát hiện rung, nhiệt độ ổ bi tăng hoặc rò rỉ, người vận hành có thể tập trung kiểm tra vào những cụm cơ khí cụ thể.
Kết cấu không quá phức tạp giúp quá trình chẩn đoán nguyên nhân rõ ràng hơn.
Nhờ đó, thời gian xử lý sự cố có thể được rút ngắn, hỗ trợ duy trì tính liên tục của dây chuyền.
RY50-32-200 sử dụng động cơ điện nên dễ tích hợp với tủ điện và hệ thống điều khiển công nghiệp.
Doanh nghiệp có thể bổ sung cảm biến nhiệt độ, áp suất, lưu lượng và hệ thống giám sát để kiểm soát toàn bộ vòng dầu tải nhiệt.
Khi đó, người vận hành có thể theo dõi trạng thái của bơm tập trung thay vì phải liên tục kiểm tra trực tiếp tại thiết bị.
Đây là lợi thế đáng kể đối với những nhà máy đang hướng tới tự động hóa quá trình sản xuất.
Với những hệ thống nhiệt quan trọng, RY50-32-200 có thể được bố trí theo mô hình một bơm hoạt động và một bơm dự phòng.
Khi bơm chính cần bảo dưỡng, bơm dự phòng có thể được đưa vào vận hành để tiếp tục duy trì vòng tuần hoàn dầu.
Phương án này nâng cao độ sẵn sàng của hệ thống và hạn chế việc phải dừng toàn bộ dây chuyền chỉ vì một bơm cần kiểm tra.
RY50-32-200 trở thành một lựa chọn đáng ưu tiên không phải chỉ vì nhiệt độ cao, tốc độ lớn hay công suất động cơ.
Ưu thế nằm ở sự kết hợp:
chịu dầu nóng tới 350°C → nguyên lý ly tâm tuần hoàn liên tục → động cơ 5,5 kW → tốc độ khoảng 2.900 vòng/phút → bánh công tác danh nghĩa 200 mm → hai ổ bi giữ trục → khớp nối mềm → packing kết hợp phớt dầu chịu nhiệt → tản nhiệt tự nhiên → bảo dưỡng thuận tiện.
Những yếu tố này bổ trợ cho nhau và tạo thành một cụm bơm phù hợp cho nhiều hệ thống nhiệt công nghiệp.
Những ưu điểm giúp Bơm dầu truyền nhiệt RY50-32-200 trở thành lựa chọn hàng đầu tập trung ở khả năng tuần hoàn dầu nóng liên tục, làm việc với môi chất nhiệt độ cao tới khoảng 350°C, kết cấu cơ khí ổn định và khả năng bảo dưỡng thuận tiện.
Bơm sở hữu động cơ 5,5 kW, tốc độ khoảng 2.900 vòng/phút, bánh công tác danh nghĩa 200 mm, hệ thống hai ổ bi đỡ trục, khớp nối mềm và cơ cấu làm kín bằng packing kết hợp phớt dầu chịu nhiệt. Bên cạnh đó, thiết kế tản nhiệt tự nhiên và kết cấu bơm – động cơ trên cùng bệ giúp giảm thiết bị phụ trợ và thuận tiện hơn cho bố trí nhà máy.
Quan trọng hơn, RY50-32-200 có thể duy trì vòng tuần hoàn nhận nhiệt – vận chuyển nhiệt – truyền nhiệt – hồi dầu một cách liên tục khi được lựa chọn đúng điểm làm việc. Chính sự cân bằng giữa khả năng chịu nhiệt, độ ổn định, tính liên tục, dễ bảo trì và khả năng tích hợp hệ thống là những yếu tố giúp RY50-32-200 trở thành lựa chọn đáng ưu tiên trong nhiều hệ thống dầu tải nhiệt công nghiệp
Trong trạm trộn bê tông nhựa nóng, nhựa đường cần được duy trì ở trạng thái có độ linh động phù hợp để có thể bơm, vận chuyển và cấp vào quá trình sản xuất. Vì vậy, bên cạnh hệ thống đốt và gia nhiệt, trạm cần một vòng tuần hoàn dầu tải nhiệt để đưa nhiệt đến bồn chứa nhựa đường, đường ống và các vị trí cần giữ nóng. Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò tạo dòng tuần hoàn này, liên tục vận chuyển dầu nóng từ nguồn gia nhiệt tới thiết bị sử dụng nhiệt rồi đưa dầu trở về để tiếp tục được gia nhiệt.
Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có thể được xem xét cho những vòng dầu tải nhiệt của trạm trộn có yêu cầu thủy lực tương ứng.
RY50-32-200 không trực tiếp đốt nóng nhựa đường. Nhiệm vụ chính của bơm là vận chuyển dầu tải nhiệt đã được làm nóng tới các khu vực cần nhiệt.
Một vòng tuần hoàn điển hình có thể hình dung như sau:
Lò dầu tải nhiệt → RY50-32-200 → bồn nhựa đường/đường ống gia nhiệt → dầu hồi → lò dầu tải nhiệt.
Dầu nóng đi qua các ống trao đổi nhiệt hoặc áo gia nhiệt, truyền nhiệt cho nhựa đường rồi quay trở lại nguồn gia nhiệt.
Quá trình được lặp lại liên tục trong thời gian trạm hoạt động.
Một trong những vai trò quan trọng nhất của RY50-32-200 tại trạm trộn bê tông nhựa nóng là phục vụ hệ thống gia nhiệt bồn chứa bitum.
Dầu tải nhiệt được bơm qua các ống hoặc coil gia nhiệt bố trí trong bồn.
Quá trình truyền nhiệt diễn ra theo hướng:
Dầu tải nhiệt nóng → ống trao đổi nhiệt → nhựa đường trong bồn.
RY50-32-200 liên tục thay lượng dầu đã mất một phần nhiệt bằng lượng dầu nóng mới từ nguồn gia nhiệt.
Nhờ đó, bồn nhựa đường có nguồn nhiệt được cung cấp liên tục trong suốt thời gian sản xuất.
Nhựa đường thay đổi độ nhớt đáng kể theo nhiệt độ. Khi nhiệt độ giảm, môi chất trở nên đặc hơn và khó vận chuyển qua đường ống.
Vì vậy, nhiệm vụ của hệ thống dầu tải nhiệt không chỉ là làm nóng ban đầu mà còn phải duy trì nhiệt trong suốt quá trình lưu trữ và cấp nhựa đường.
RY50-32-200 tạo dòng dầu nóng liên tục để hệ thống trao đổi nhiệt thực hiện nhiệm vụ này.
Nếu tuần hoàn dầu bị gián đoạn trong thời gian dài, khả năng duy trì nhiệt tại bồn và đường ống có thể suy giảm, từ đó ảnh hưởng đến khả năng cấp nhựa đường cho dây chuyền.
Không chỉ bồn chứa, các tuyến đường ống vận chuyển nhựa đường cũng là khu vực cần kiểm soát nhiệt.
Đối với những đường ống có áo nhiệt hoặc hệ thống gia nhiệt bằng dầu, RY50-32-200 có thể đưa dầu nóng chạy dọc tuyến ống.
Quá trình có thể mô tả:
RY50-32-200 → đường dầu nóng → áo nhiệt đường ống bitum → đường dầu hồi.
Dầu truyền nhiệt qua thành ống giúp hạn chế việc nhựa đường trong đường vận chuyển bị nguội quá mức.
Đây là vai trò rất thực tế của hệ thống dầu tải nhiệt trong trạm trộn.
Ở hệ thống nhựa đường, không chỉ đoạn ống thẳng mà các vị trí van, bộ chia và cụm cấp nhựa cũng cần được duy trì điều kiện nhiệt thích hợp.
Nếu một vị trí bị nguội mạnh, nhựa đường tại đó có thể trở nên đặc hơn và làm tăng trở lực dòng chảy.
Khi hệ thống được thiết kế với các tuyến dầu gia nhiệt thích hợp, RY50-32-200 giúp đưa môi chất truyền nhiệt tới những khu vực này.
Nhờ vậy, nhiệt không chỉ tập trung tại bồn chứa mà được phân phối trên toàn tuyến vận chuyển nhựa đường.
Điểm quan trọng của RY50-32-200 trong trạm trộn bê tông nhựa nóng nằm ở chữ “tuần hoàn”.
Nguồn gia nhiệt có thể tạo ra dầu nóng nhưng nếu không có bơm, nhiệt lượng khó được vận chuyển liên tục tới các vị trí ở xa.
RY50-32-200 giải quyết nhiệm vụ đó theo chu trình:
Dầu nhận nhiệt → bơm tạo dòng → dầu mang nhiệt đi → truyền nhiệt → dầu hồi → tiếp tục nhận nhiệt.
Như vậy, bơm đóng vai trò cầu nối giữa nguồn tạo nhiệt và thiết bị cần sử dụng nhiệt.
Với bộ thông số đang sử dụng, RY50-32-200 có lưu lượng 18 m³/h tại điều kiện làm việc tương ứng.
Trong vòng dầu tải nhiệt, lưu lượng là thông số quan trọng vì nó quyết định lượng môi chất được đưa qua thiết bị trao đổi nhiệt trong một đơn vị thời gian.
Khi dầu lưu thông liên tục:
Dầu nóng được đưa đến → dầu giảm nhiệt được thu hồi → dầu mới tiếp tục thay thế.
Nhờ đó, quá trình cấp nhiệt cho bồn và đường ống có tính liên tục hơn.
Tuy nhiên, lưu lượng thực tế cần được lựa chọn dựa trên tổng nhu cầu nhiệt và cấu hình hệ thống của từng trạm trộn.
Một trạm trộn có thể có nhiều bồn nhựa đường, nhiều tuyến ống, van, co nối và các nhánh dầu tải nhiệt.
Mỗi thành phần đều tạo ra tổn thất áp suất.
Với bộ thông số sử dụng có cột áp 50 m, RY50-32-200 cung cấp năng lượng cho dòng dầu để khắc phục mức trở lực tương ứng của mạng đường ống.
Trong vòng tuần hoàn kín, cột áp này chủ yếu được sử dụng để thắng:
Ma sát đường ống + co nối + van + thiết bị trao đổi nhiệt + các nhánh phân phối.
Do đó, không nên hiểu cột áp 50 m chỉ đơn giản là khả năng nâng dầu lên cao 50 m.
Ở trạm có nhiều bồn chứa bitum, hệ thống dầu tải nhiệt có thể được thiết kế thành đường cấp chung rồi phân nhánh.
Ví dụ:
RY50-32-200 → ống dầu chính → bồn 1 + bồn 2 + bồn 3 → đường hồi chung.
Trong trường hợp này, bơm tạo dòng cho toàn mạng, còn lượng dầu qua từng bồn được kiểm soát bằng thiết kế đường ống và hệ thống van.
Điều quan trọng là tổng lưu lượng của tất cả các nhánh không được vượt quá khả năng làm việc phù hợp của bơm.
Một RY50-32-200 phục vụ được bao nhiêu bồn nhựa đường không thể xác định chỉ bằng việc nhìn vào động cơ 5,5 kW.
Cần tính đồng thời:
Lưu lượng dầu cần cho từng bồn → số bồn → chiều dài đường ống → đường kính ống → số lượng van và co → tổn thất trong coil gia nhiệt → độ nhớt dầu tải nhiệt ở nhiệt độ vận hành.
Sau đó mới so sánh điểm làm việc yêu cầu với khả năng của RY50-32-200.
Đây là yếu tố quan trọng để tránh tình trạng bơm có cột áp nhưng không đủ lưu lượng hoặc ngược lại.
Một điểm cần phân biệt rõ là RY50-32-200 trong ứng dụng này chủ yếu bơm dầu tải nhiệt, không phải mặc định dùng để bơm trực tiếp nhựa đường đặc.
Dầu tải nhiệt chạy trong một vòng riêng.
Nhựa đường nằm trong bồn hoặc đường công nghệ riêng và nhận nhiệt gián tiếp qua bề mặt trao đổi nhiệt.
Hai dòng môi chất được tách biệt:
Vòng 1: dầu tải nhiệt – RY50-32-200 tuần hoàn.
Vòng 2: nhựa đường – được gia nhiệt và vận chuyển bằng hệ thống công nghệ phù hợp.
Phân biệt đúng hai vòng giúp lựa chọn bơm và thiết kế hệ thống chính xác hơn.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, với nhiệt độ môi chất tối đa trong phạm vi dòng bơm được nêu tới 350°C trong điều kiện phù hợp.
Đây là đặc điểm phù hợp với chức năng tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp.
Tuy nhiên, nhiệt độ vận hành thực tế tại trạm không nhất thiết phải đạt 350°C.
Nhiệt độ phải được xác định dựa trên loại dầu tải nhiệt, yêu cầu giữ nóng nhựa đường, thiết kế lò và giới hạn kỹ thuật của toàn hệ thống.
Dòng RY sử dụng thiết kế tản nhiệt tự nhiên, thay cho cấu hình làm mát bằng nước truyền thống.
Đặc điểm này hỗ trợ bơm thích nghi với nhiệm vụ vận chuyển dầu nhiệt độ cao.
Trong môi trường trạm trộn thường có nhiệt độ xung quanh tương đối cao, khả năng kiểm soát nhiệt tại cụm ổ bi và truyền động có ý nghĩa quan trọng đối với độ ổn định lâu dài của thiết bị.
RY50-32-200 sử dụng khớp nối mềm ba chấu giữa động cơ và trục bơm.
Động lực được truyền:
Động cơ → khớp nối mềm → trục → bánh công tác → dầu tải nhiệt.
Phần tử đàn hồi của khớp nối giúp hấp thụ một phần rung động và dao động mô-men nhỏ.
Điều này góp phần bảo vệ ổ bi và cụm trục trong điều kiện bơm phải vận hành liên tục.
Tuy nhiên, khớp nối mềm không thay thế việc căn chỉnh chính xác. Sai lệch tại vành ngoài khớp nối cần được kiểm soát không quá 0,1 mm, khoảng cách giữa hai đầu trục khoảng 2–3 mm.
Nếu dòng dầu được phân phối ổn định tới các nhánh, các bồn và tuyến ống có điều kiện nhận nhiệt liên tục.
Ngược lại, nếu RY50-32-200 mất lưu lượng hoặc đường dầu bị tắc, khu vực ở xa nguồn nhiệt có thể là nơi bị ảnh hưởng trước.
Vì vậy, trong quá trình vận hành cần theo dõi:
Áp suất – lưu lượng – nhiệt độ – độ rung – tiếng ồn – tình trạng rò dầu.
Những thông số này vừa phản ánh tình trạng bơm vừa giúp phát hiện sớm bất thường của vòng dầu tải nhiệt.
Theo yêu cầu của dòng RY, bơm không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế.
Trong trạm trộn, hiện tượng này có thể xảy ra nếu nhiều nhánh gia nhiệt cùng đóng trong khi bơm vẫn tiếp tục chạy.
Khi hệ thống có nhu cầu nhiệt thay đổi lớn, có thể cần bố trí đường bypass để duy trì một lượng dầu tuần hoàn tối thiểu.
Chu trình khi đó có thể là:
RY50-32-200 → đường cấp → bypass → đường hồi → nguồn gia nhiệt.
Điều này giúp tránh để bơm làm việc kéo dài ở vùng lưu lượng quá thấp.
Hệ thống dầu tải nhiệt sau khi dừng dài có thể ở nhiệt độ thấp. Không nên lập tức đưa RY50-32-200 vào điều kiện dầu rất nóng.
Đối với dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm nên được giữ không quá 40°C, tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.
Quá trình tăng nhiệt từ từ giúp thân bơm, trục và đường ống giãn nở tương đối đồng đều.
Điều này đặc biệt quan trọng với hệ thống trạm trộn có mạng đường dầu dài.
Sau thời gian dừng hoặc thay dầu, trong hệ thống có thể tồn tại nước và không khí.
Ở giai đoạn đầu, khi nhiệt độ dầu đi qua vùng khoảng 100–130°C, nước còn lại có thể hóa hơi và gây rung hoặc dao động dòng chảy.
Do đó, quá trình nâng nhiệt cần được kiểm soát để hệ thống thoát ẩm trước khi đạt nhiệt độ làm việc.
Dòng dầu càng ổn định thì RY50-32-200 càng có điều kiện làm việc tốt.
Ở trạm trộn có yêu cầu sản xuất liên tục, việc mất vòng dầu tải nhiệt có thể ảnh hưởng đến khả năng giữ nóng nhựa đường.
Vì vậy, những hệ thống quan trọng có thể bố trí:
01 RY50-32-200 hoạt động + 01 RY50-32-200 dự phòng.
Khi bơm chính cần bảo dưỡng, bơm dự phòng có thể được đưa vào sử dụng.
Theo hướng dẫn dòng RY, bơm dự phòng cũng nên được khởi động và dừng thử ít nhất mỗi tuần một lần để duy trì trạng thái sẵn sàng.
Nếu cô đọng lại, RY50-32-200 thực hiện ba nhiệm vụ chính trong hệ thống dầu tải nhiệt của trạm bê tông nhựa nóng:
Tạo dòng dầu → vận chuyển nhiệt → duy trì vòng tuần hoàn.
Bơm không quyết định một mình nhiệt độ của nhựa đường, nhưng nếu bơm không tạo được dòng dầu ổn định thì nhiệt từ lò khó được đưa liên tục tới các bồn và tuyến ống.
Do đó, RY50-32-200 là mắt xích nằm giữa nguồn tạo nhiệt và hệ thống giữ nóng nhựa đường.
Vai trò của Bơm dầu truyền nhiệt RY50-32-200 trong các trạm trộn bê tông nhựa nóng tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu tải nhiệt phục vụ gia nhiệt bồn nhựa đường, giữ nóng đường ống và phân phối nhiệt tới các vị trí cần duy trì nhiệt độ.
Với bộ thông số sử dụng lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ 2.900 vòng/phút, RY50-32-200 có thể tạo dòng dầu tuần hoàn cho những hệ thống có đặc tính thủy lực tương ứng.
Chu trình hoạt động được thể hiện rõ qua:
Nguồn gia nhiệt → RY50-32-200 → bồn và đường ống cần giữ nóng → dầu hồi → nguồn gia nhiệt.
Nhờ duy trì chu trình này liên tục, RY50-32-200 góp phần giúp nhựa đường được giữ trong điều kiện nhiệt phù hợp cho lưu trữ và vận chuyển trong trạm. Vì vậy, bơm dầu truyền nhiệt là một thành phần quan trọng của hệ thống giữ nhiệt và phân phối nhiệt, dù không trực tiếp tham gia quá trình đốt nóng cốt liệu hay trộn bê tông nhựa.
Bơm dầu chịu nhiệt RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m
Liên hệ
Kinh doanh: 0986488886
Điện thoại bàn: 02436276669
Email: bomvietnhat@gmail.com
Viber: +84986488886
Hà Nội: Số 41.1 và 42.1 Lô C, Tổ 19, Khu giãn dân Khuyến Lương, Hoàng Mai, Hà Nội.
Sài gòn: Số 117 đường Nguyễn tư giản, Quận Gò Vấp, Thành phố Hồ chí Minh.
Mã số thuế: 0103500572 cấp ngày 06/03/2009
