Máy bơm dầu truyền nhiệt RY40-25-160 công suất 2.2 kW, lưu lượng 10 m3/h, tốc độ 2.900 vòng/phút, cột áp 28 m

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 có khả năng ứng dụng trong nhiều hệ thống gia nhiệt công nghiệp nhờ kết hợp giữa khả năng vận chuyển chất lỏng nhiệt độ cao, lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút. Điểm mạnh của model không nằm ở việc phục vụ một ngành sản xuất duy nhất mà ở khả năng đảm nhiệm vai trò bơm tuần hoàn môi chất mang nhiệt cho nhiều loại thiết bị gia nhiệt khác nhau.

Khi yêu cầu của hệ thống gần với điểm làm việc 10 m³/h – 28 m và môi chất phù hợp với vật liệu bơm, RY40-25-160 có thể được sử dụng linh hoạt trong nhiều dây chuyền sản xuất.

1. Ứng dụng cốt lõi là tuần hoàn dầu truyền nhiệt

Nhiệm vụ cơ bản nhất của RY40-25-160 là tạo dòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Một vòng tuần hoàn điển hình có dạng:

Bơm → thiết bị gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm

Dầu truyền nhiệt liên tục nhận nhiệt, vận chuyển nhiệt đến khu vực sản xuất rồi quay trở lại nguồn gia nhiệt.

Chính nguyên lý này giúp cùng một model bơm có thể được tích hợp vào nhiều dây chuyền khác nhau, miễn là yêu cầu về lưu lượng và cột áp tương thích.

2. Phù hợp với hệ thống gia nhiệt máy ép nóng

RY40-25-160 có thể được sử dụng trong các hệ thống máy ép cần cấp nhiệt gián tiếp bằng dầu nóng.

Dầu truyền nhiệt được đưa đến các kênh hoặc áo nhiệt của thiết bị, truyền nhiệt cho bề mặt làm việc rồi quay trở lại vòng tuần hoàn.

Ứng dụng này phù hợp với những dây chuyền cần duy trì nhiệt liên tục trong quá trình ép, đặc biệt khi tổng nhu cầu tuần hoàn nằm gần 10 m³/h.

3. Ứng dụng trong hệ thống sấy công nghiệp

Một phạm vi ứng dụng khác của RY40-25-160 là vòng dầu nóng cấp nhiệt cho thiết bị sấy.

Dầu có thể được đưa qua bộ trao đổi nhiệt để truyền nhiệt sang không khí hoặc một môi trường trung gian khác phục vụ quá trình sấy.

Trong trường hợp này, bơm có nhiệm vụ duy trì:

Nguồn nhiệt → dầu nóng → bộ trao đổi nhiệt → dầu hồi

Khả năng tuần hoàn liên tục giúp nguồn nhiệt được vận chuyển đều đến thiết bị sấy.

4. Phù hợp với ngành chế biến gỗ

Trong ngành chế biến gỗ, RY40-25-160 có thể phục vụ các hệ thống gia nhiệt cho máy ép nóng, thiết bị sấy hoặc các cụm trao đổi nhiệt sử dụng dầu tải nhiệt.

Điểm phù hợp của bơm nằm ở khả năng vận chuyển dầu nóng liên tục trong thời gian dài.

Với những dây chuyền có yêu cầu khoảng 10 m³/h – 28 m, model có thể đóng vai trò bơm tuần hoàn chính của vòng dầu gia nhiệt.

5. Ứng dụng trong hệ thống gia nhiệt ngành hóa chất

Nhiều thiết bị sản xuất hóa chất cần được gia nhiệt gián tiếp thông qua áo nhiệt hoặc bộ trao đổi nhiệt.

RY40-25-160 có thể đưa dầu nóng đến các thiết bị này mà không cần để dầu truyền nhiệt tiếp xúc trực tiếp với nguyên liệu sản xuất.

Ngoài dầu tải nhiệt thông thường, dòng bơm RY còn có thể được xem xét cho một số chất lỏng có tính ăn mòn nhẹ, với điều kiện môi chất tương thích với vật liệu bơm và không chứa hạt rắn đáng kể.

Điều này làm tăng phạm vi ứng dụng của model trong các hệ thống công nghiệp.

6. Ứng dụng trong hệ thống tiện ích ngành dược phẩm

Trong nhà máy dược phẩm, RY40-25-160 phù hợp với vòng dầu truyền nhiệt của hệ thống tiện ích, thay vì sử dụng để bơm trực tiếp sản phẩm dược.

Bơm có thể cung cấp dầu nóng đến áo gia nhiệt của bồn, thiết bị phản ứng hoặc bộ trao đổi nhiệt.

Môi chất sau khi truyền nhiệt được đưa quay trở lại nguồn gia nhiệt.

Nhờ vậy, bơm tham gia vào quá trình cấp nhiệt gián tiếp mà không cần tiếp xúc trực tiếp với sản phẩm.

7. Phù hợp với thiết bị phản ứng và bồn gia nhiệt

Các bồn công nghệ có áo gia nhiệt cần dòng dầu nóng lưu thông đều quanh thành thiết bị.

RY40-25-160 có thể tạo vòng tuần hoàn:

Bơm → áo gia nhiệt → đường hồi → nguồn nhiệt → bơm

Với lưu lượng 10 m³/h, bơm có khả năng cung cấp lượng môi chất liên tục cho những thiết bị có nhu cầu tương ứng.

Đây là một trong những ứng dụng điển hình của bơm dầu truyền nhiệt trong các nhà máy sản xuất theo mẻ.

8. Ứng dụng với bộ trao đổi nhiệt

RY40-25-160 cũng có thể được bố trí để tuần hoàn dầu qua các bộ trao đổi nhiệt.

Trong cấu hình này, dầu nóng được đưa vào một phía của thiết bị trao đổi nhiệt và truyền năng lượng cho môi chất hoặc thiết bị ở phía còn lại.

Bơm giữ cho dầu liên tục đi qua bộ trao đổi nhiệt, qua đó hỗ trợ duy trì khả năng truyền nhiệt.

Cột áp 28 m có ý nghĩa quan trọng vì bộ trao đổi nhiệt thường tạo thêm trở lực trong vòng tuần hoàn.

9. Có thể sử dụng cho nhiều vị trí gia nhiệt trong nhà máy

Một hệ thống dầu nóng không nhất thiết chỉ cung cấp nhiệt cho một thiết bị.

Nếu tổng nhu cầu lưu lượng và trở lực phù hợp, RY40-25-160 có thể được tích hợp vào mạng tuần hoàn cấp dầu nóng cho nhiều nhánh thiết bị.

Ví dụ về nguyên lý:

Nguồn nhiệt → bơm → đường dầu chính → các thiết bị sử dụng nhiệt → đường hồi chung

Khả năng này làm tăng tính linh hoạt khi thiết kế hệ thống gia nhiệt tập trung.

10. Tản nhiệt tự nhiên giúp mở rộng khả năng bố trí

Một ưu điểm hỗ trợ tính ứng dụng của RY40-25-160 là kết cấu tản nhiệt tự nhiên.

Bơm không phụ thuộc vào hệ thống nước làm mát truyền thống cho cụm ổ trục, nhờ đó giảm số lượng đường ống phụ trợ quanh thiết bị.

Điều này đặc biệt thuận lợi khi tích hợp bơm vào những dây chuyền đã có mật độ đường ống cao hoặc không muốn xây dựng thêm mạch nước làm mát riêng.

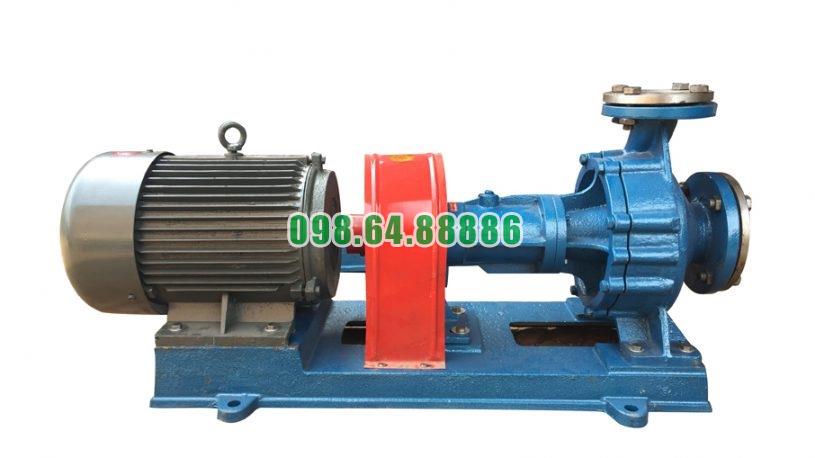

11. Kết cấu gọn phù hợp với nhiều cách bố trí hệ thống

Các bộ phận chính được bố trí liên tục:

Thân bơm → gối đỡ → thân ổ trục → khớp nối → động cơ

Bơm và động cơ cùng nằm trên một bệ máy, giúp tạo thành cụm thiết bị tương đối gọn.

Nhờ đó, RY40-25-160 có thể dễ dàng hơn khi bố trí cạnh lò gia nhiệt, bồn dầu, cụm trao đổi nhiệt hoặc thiết bị sản xuất.

12. Khả năng làm việc với nhiệt độ cao là nền tảng cho tính đa dụng

Điểm chung giữa nhiều ứng dụng của RY40-25-160 là môi chất phải vận chuyển nhiệt ở nhiệt độ cao.

Thân bơm tiếp xúc trực tiếp với dầu nóng, trong khi cụm ổ trục được bố trí tách tương đối khỏi vùng nhiệt thông qua gối đỡ và kết cấu tản nhiệt.

Chính khả năng thích nghi với môi trường chất lỏng nóng giúp RY40-25-160 có thể được sử dụng trong nhiều loại dây chuyền gia nhiệt khác nhau thay vì giới hạn trong một ứng dụng duy nhất.

13. Khả năng vận hành liên tục tăng tính ứng dụng trong sản xuất

Hệ thống gia nhiệt công nghiệp thường cần bơm hoạt động nhiều giờ liên tục.

RY40-25-160 sử dụng hai ổ bi để giữ trục ổn định ở tốc độ 2.900 vòng/phút, kết hợp với hệ thống bôi trơn, gối đỡ và tản nhiệt tự nhiên.

Điều này phù hợp với các dây chuyền phải duy trì dòng dầu nóng liên tục trong cả quá trình sản xuất.

Khả năng vận hành dài giờ chính là yếu tố giúp model thích hợp với nhiều ngành công nghiệp khác nhau.

14. Thông số 10 m³/h – 28 m phù hợp với nhiều hệ thống quy mô vừa

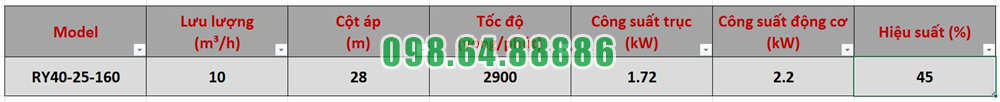

RY40-25-160 có các thông số chính:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Động cơ: 2,2 kW
• Tốc độ: 2.900 vòng/phút
• Cửa hút: DN40
• Cửa xả: DN25

Cấu hình này phù hợp với nhiều vòng tuần hoàn dầu nóng quy mô tương ứng, từ một thiết bị gia nhiệt độc lập đến các cụm thiết bị sử dụng chung nguồn nhiệt.

Chính điểm làm việc này góp phần tạo nên tính ứng dụng rộng của model.

15. Tính đa dụng vẫn phải dựa trên lựa chọn đúng hệ thống

Tính ứng dụng đa dạng của RY40-25-160 không có nghĩa model có thể sử dụng cho mọi hệ thống.

Bơm phát huy tốt nhất khi đồng thời phù hợp về lưu lượng, cột áp, nhiệt độ, độ nhớt và tính chất hóa học của môi chất.

Nếu hệ thống cần 30–40 m³/h, cột áp lớn hơn nhiều hoặc sử dụng hóa chất ăn mòn mạnh, RY40-25-160 không còn là lựa chọn phù hợp dù vẫn thuộc nhóm bơm dầu truyền nhiệt.

Vì vậy, sự đa dụng của model nằm ở khả năng thích ứng với nhiều loại quy trình gia nhiệt có cùng phạm vi yêu cầu kỹ thuật, chứ không phải sử dụng không giới hạn.

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160 đến từ khả năng đảm nhiệm một nhiệm vụ rất phổ biến trong công nghiệp: tuần hoàn môi chất nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Với 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, model có thể được xem xét cho nhiều hệ thống như máy ép nóng, thiết bị sấy, bồn và thiết bị phản ứng, bộ trao đổi nhiệt, hệ thống gia nhiệt ngành gỗ, hóa chất và hệ thống tiện ích trong ngành dược phẩm khi yêu cầu thực tế phù hợp.

Kết hợp thêm khả năng tản nhiệt tự nhiên, kết cấu gọn, vận hành với chất lỏng nhiệt độ cao và khả năng làm việc với một số môi chất ăn mòn nhẹ, RY40-25-160 có tính linh hoạt cao trong việc tích hợp vào nhiều hệ thống gia nhiệt công nghiệp khác nhau.

Sử dụng bơm dầu truyền nhiệt RY40-25-160 để vận chuyển môi chất ăn mòn nhẹ

Bơm dầu truyền nhiệt RY40-25-160 có thể sử dụng để vận chuyển môi chất nhiệt độ cao có tính ăn mòn nhẹ, với điều kiện môi chất phù hợp với vật liệu của các bộ phận tiếp xúc trong bơm và không chứa hạt rắn. Đây là phạm vi làm việc cần được hiểu đúng, bởi khả năng chịu ăn mòn nhẹ không đồng nghĩa với việc bơm phù hợp cho mọi loại axit, kiềm hoặc hóa chất có tính ăn mòn mạnh.

Khả năng làm việc với môi chất ăn mòn nhẹ

Trong quá trình bơm hoạt động, môi chất tiếp xúc trực tiếp với các bộ phận như thân bơm, bánh công tác, trục và khu vực làm kín. Nếu chất lỏng có tính ăn mòn nhẹ và tương thích với các chi tiết này, RY40-25-160 có thể được sử dụng để tạo dòng tuần hoàn liên tục.

Đặc tính này giúp bơm phù hợp với một số hệ thống công nghiệp mà dầu tải nhiệt hoặc chất lỏng gia nhiệt có mức tác động hóa học thấp, nhưng vẫn cần được vận chuyển ở nhiệt độ cao.

Điểm quan trọng là phải xác định mức độ ăn mòn thực tế của môi chất trước khi lựa chọn bơm.

Môi chất phải tương thích với vật liệu bơm

Khái niệm “ăn mòn nhẹ” phụ thuộc không chỉ vào tên hóa chất mà còn liên quan đến nồng độ, nhiệt độ và thời gian tiếp xúc.

Một chất có mức ăn mòn thấp ở nhiệt độ thường có thể tác động mạnh hơn khi nhiệt độ tăng cao. Vì vậy, việc sử dụng RY40-25-160 cần dựa trên khả năng tương thích của môi chất với thân bơm, bánh công tác, trục và vật liệu làm kín.

Không nên chỉ dựa vào thông tin bơm có khả năng vận chuyển chất lỏng ăn mòn nhẹ để kết luận rằng bơm có thể dùng cho mọi loại môi chất hóa học.

Môi chất không nên chứa hạt rắn

Một điều kiện quan trọng khi sử dụng RY40-25-160 là môi chất cần không chứa hạt rắn.

Các hạt cứng như cát, cặn kim loại, xỉ hoặc tạp chất rắn có thể gây mài mòn bánh công tác và các bề mặt bên trong. Khi kết hợp đồng thời giữa ăn mòn hóa học và mài mòn cơ học, tốc độ suy giảm của các chi tiết có thể tăng nhanh hơn.

Do đó, môi chất ăn mòn nhẹ sử dụng với RY40-25-160 nên ở trạng thái tương đối sạch và không có lượng chất rắn lơ lửng đáng kể.

Cụm làm kín cần phù hợp với môi chất

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu cao su chịu nhiệt tại khu vực trục.

Khi vận chuyển môi chất có tính ăn mòn nhẹ, không chỉ phần kim loại mà vật liệu làm kín cũng phải chịu được tác động của chất lỏng. Nếu môi chất làm trương nở, chai cứng hoặc phá hủy vật liệu phớt, khả năng kiểm soát rò rỉ sẽ giảm.

Vì vậy, khả năng tương thích của môi chất với cụm làm kín là một trong những yếu tố cần xem xét trước khi đưa bơm vào sử dụng.

RY40-25-160 vẫn đảm nhiệm nhiệm vụ tuần hoàn chất lỏng

Khi môi chất đáp ứng điều kiện tương thích, RY40-25-160 vận chuyển chất lỏng theo nguyên lý ly tâm. Bánh công tác quay tạo năng lượng cho dòng chất lỏng và đưa môi chất từ cửa hút sang cửa xả.

Model này có lưu lượng thiết kế 10 m³/h và cột áp 28 m, phù hợp với các hệ thống có yêu cầu thủy lực tương ứng. Các thông số này thể hiện khả năng vận chuyển của bơm tại điểm thiết kế, không phải mức cố định trong mọi hệ thống.

Sử dụng bơm dầu truyền nhiệt RY40-25-160 để vận chuyển môi chất ăn mòn nhẹ là phù hợp khi chất lỏng có mức ăn mòn thấp, không chứa hạt rắn và tương thích với các chi tiết tiếp xúc cũng như cụm làm kín của bơm.

Cần đặc biệt phân biệt ăn mòn nhẹ với ăn mòn mạnh. RY40-25-160 không nên mặc định là bơm hóa chất chuyên dụng cho mọi loại axit hoặc kiềm. Việc xác định chính xác tính chất, nồng độ và nhiệt độ của môi chất là cơ sở quan trọng để đánh giá khả năng sử dụng bơm an toàn và ổn định.
