Giải pháp nâng cao đánh giá cột áp 60m mạnh mẽ của Bơm dầu truyền nhiệt RY50-32-250A cần tập trung vào khả năng duy trì đúng điểm làm việc thiết kế của bơm. Theo bảng thông số nhà sản xuất, RY50-32-250A đạt lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút, công suất trục 6,20 kW và công suất động cơ 7,5 kW.
Cột áp 60 m là thông số quan trọng thể hiện khả năng cung cấp năng lượng thủy lực cho dòng dầu để thắng trở lực của hệ thống. Muốn khai thác tốt mức cột áp này, cần bảo đảm bơm hoạt động đúng tốc độ, đúng lưu lượng và hệ thống đường ống không tạo ra các tổn thất bất thường.
Tốc độ quay là yếu tố trực tiếp ảnh hưởng đến khả năng tạo cột áp của RY50-32-250A. Thông số 60 m được nhà sản xuất công bố trong điều kiện bơm hoạt động ở 2.900 vòng/phút.
Nếu tốc độ thực tế thấp hơn định mức, năng lượng bánh công tác truyền cho dầu sẽ giảm và bơm có thể không đạt được cột áp yêu cầu.
Trong bảng xử lý sự cố, nhà sản xuất xác định tốc độ quay không đủ là một trong những nguyên nhân khiến lưu lượng hoặc cột áp thấp hơn thiết kế. Biện pháp xử lý là kiểm tra tốc độ động cơ và đưa bơm về điều kiện làm việc phù hợp.
Vì vậy, khi RY50-32-250A không đạt cột áp gần 60 m, tốc độ động cơ là một trong những thông số cần kiểm tra đầu tiên.
Cột áp 60 m của RY50-32-250A gắn với điểm lưu lượng 16 m³/h, không phải một giá trị cố định trong mọi điều kiện vận hành.
Đường đặc tính của dòng RY thể hiện quan hệ giữa lưu lượng Q và cột áp H tại tốc độ khoảng 2.900 vòng/phút. Nhà sản xuất khuyến nghị điểm vận hành phải nằm trong vùng đặc tính phù hợp và ưu tiên gần khu vực hiệu suất cao.
Do đó, để đánh giá đúng khả năng cột áp 60 m, cần đo đồng thời cả lưu lượng thực tế thay vì chỉ quan sát áp suất tại cửa xả.
Khả năng phát huy cột áp của Bơm dầu truyền nhiệt RY50-32-250A còn phụ thuộc đáng kể vào điều kiện hút.
Nhà sản xuất yêu cầu chiều cao lắp đặt, chiều dài và đường kính đường hút phải phù hợp với thiết kế, đồng thời cần giảm tối đa tổn thất cục bộ và hạn chế chiều cao hút.
Đường hút có trở lực quá lớn hoặc cấp dầu không ổn định sẽ ảnh hưởng đến lượng dầu đi vào bánh công tác. Vì vậy, cần:
Chọn đường kính ống hút phù hợp.
Hạn chế quá nhiều co, van và vị trí thu hẹp.
Kiểm tra bộ lọc đường hút.
Bảo đảm van hút mở hoàn toàn khi vận hành.
Những biện pháp này giúp bánh công tác nhận đủ môi chất để phát huy khả năng tạo cột áp.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu. Nếu bánh công tác bị tắc, khả năng tạo cột áp sẽ suy giảm.
Theo hướng dẫn xử lý sự cố, bánh công tác bị tắc là một trong những nguyên nhân khiến cột áp thấp hơn thiết kế. Biện pháp khắc phục là vệ sinh khu vực bị tắc.
Do đó, kiểm tra và vệ sinh bánh công tác định kỳ là giải pháp quan trọng để RY50-32-250A duy trì khả năng tạo cột áp gần mức thiết kế 60 m.
Không khí tồn tại trong thân bơm hoặc đường hút có thể làm dòng dầu qua bánh công tác không ổn định.
Trước khi khởi động, nhà sản xuất yêu cầu mồi đầy môi chất vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài.
Việc mồi đầy dầu và xả khí đúng cách giúp bánh công tác làm việc với môi chất liên tục, tạo điều kiện duy trì lưu lượng và cột áp ổn định.
Khi bơm đã đạt tốc độ ổn định, van xả cần được mở từ từ để điều chỉnh điểm làm việc.
Nhà sản xuất quy định không sử dụng van hút để điều chỉnh lưu lượng, vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Việc điều chỉnh van xả giúp thay đổi trở lực hệ thống và đưa điểm vận hành đến vùng phù hợp trên đường đặc tính Q-H.
Mục tiêu không phải ép bơm luôn hiển thị một giá trị áp suất nhất định mà là đạt sự cân bằng phù hợp giữa 16 m³/h và cột áp khoảng 60 m theo nhu cầu thực tế của hệ thống.
Tài liệu nhà sản xuất cũng xác định đường ống bị rò rỉ là một nguyên nhân làm lưu lượng hoặc cột áp thấp hơn thiết kế.
Vì vậy, nếu RY50-32-250A vẫn đạt đúng tốc độ nhưng cột áp thực tế thấp, cần kiểm tra:
Mối nối đường ống.
Mặt bích.
Van.
Các vị trí nối thiết bị.
Các điểm có dấu hiệu thất thoát dầu.
Khắc phục rò rỉ giúp hạn chế tổn thất và hỗ trợ bơm phát huy đúng khả năng tạo cột áp.
Trục bơm và trục động cơ phải được căn chỉnh chính xác. Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu bơm và động cơ lệch tâm, ma sát rôto có thể tăng, làm tổn hao năng lượng truyền động. Vì vậy, căn chỉnh đồng tâm tốt giúp động cơ 7,5 kW truyền công suất ổn định đến bánh công tác, hỗ trợ duy trì đặc tính 60 m của RY50-32-250A.
Giải pháp nâng cao đánh giá cột áp 60m mạnh mẽ của Bơm dầu truyền nhiệt RY50-32-250A cần tập trung vào việc duy trì đúng điều kiện tạo nên điểm làm việc thiết kế: lưu lượng 16 m³/h, cột áp 60 m và tốc độ 2.900 vòng/phút.
Để RY50-32-250A phát huy tốt khả năng cột áp 60 m, cần giữ đúng tốc độ động cơ, giảm tổn thất đường hút, bảo đảm bánh công tác sạch, mồi đầy dầu và loại bỏ không khí, kiểm tra rò rỉ đường ống, căn chỉnh đồng tâm chính xác và điều chỉnh điểm làm việc bằng van xả. Đây là những yếu tố trực tiếp giúp duy trì khả năng tạo cột áp của bơm gần với thông số mà nhà sản xuất công bố.
Bơm dầu truyền nhiệt RY50-32-250A có nhiều đặc điểm thuận lợi khi cần lắp vào một hệ thống dầu tải nhiệt đang vận hành sẵn. Theo tài liệu kỹ thuật, dòng RY sử dụng cửa hút hướng trục, cửa xả hướng tâm theo phương thẳng đứng, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm.
Với RY50-32-250A, điểm làm việc được công bố là 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút.
Thiết kế mặt bích tại cửa hút và cửa xả giúp RY50-32-250A thuận lợi khi tích hợp vào hệ thống đường ống có sẵn.
Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Điều này tạo cơ sở để người sử dụng lựa chọn mặt bích đối tiếp, van, gioăng và phụ kiện đường ống có cấp áp suất phù hợp khi thay thế hoặc bổ sung bơm vào hệ thống.
RY50-32-250A có cửa hút theo hướng trục và cửa xả theo hướng tâm thẳng đứng.
Cách bố trí này tương đối thuận lợi khi kết nối với tuyến ống hút nằm ngang và tuyến ống đẩy đi lên phía trên hoặc đổi hướng sang hệ thống phân phối nhiệt.
Khi nâng cấp một hệ thống dầu tải nhiệt cũ, đặc điểm bố trí cửa hút và cửa xả rõ ràng giúp việc thiết kế lại đoạn ống kết nối trở nên đơn giản hơn.
Một lợi thế khác khi tích hợp Bơm dầu truyền nhiệt RY50-32-250A là bơm và động cơ được bố trí trên cùng một bệ máy.
Cách bố trí này tạo thành một cụm thiết bị tương đối hoàn chỉnh, thuận lợi khi cần:
Thay thế bơm cũ.
Bổ sung thêm một bơm mới.
Lắp bơm dự phòng.
Cải tạo lại hệ thống dầu tải nhiệt.
Tuy nhiên, khi lắp mới vẫn cần kiểm tra lại kích thước móng và vị trí đường ống để bảo đảm phù hợp với bệ máy của RY50-32-250A.
Bơm RY50-32-250A truyền động từ động cơ thông qua khớp nối mềm.
Khớp nối này giúp quá trình lắp và căn chỉnh giữa trục động cơ và trục bơm thuận tiện hơn so với kiểu truyền động liền trục.
Sau khi đặt cụm bơm vào hệ thống, kỹ thuật viên có thể tiến hành căn đồng tâm tại khớp nối. Theo tài liệu, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
RY50-32-250A đặc biệt phù hợp khi hệ thống có sẵn yêu cầu gần với điểm làm việc:
Lưu lượng 16 m³/h.
Cột áp 60 m.
Tốc độ 2.900 vòng/phút.
Động cơ 7,5 kW.
Nếu hệ thống hiện tại có điểm làm việc gần các thông số này, quá trình lựa chọn và tích hợp bơm sẽ thuận lợi hơn.
Tài liệu cũng yêu cầu điểm làm việc thực tế phải nằm trong vùng đặc tính phù hợp của bơm, vì vậy không nên chỉ dựa vào kích thước đường ống để quyết định thay thế.
Tài liệu RY khuyến nghị đối với hệ thống quan trọng nên bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Điều này cho thấy RY50-32-250A phù hợp với cấu hình hệ thống có yêu cầu dự phòng.
Trong trường hợp hệ thống đang có một bơm chính, có thể xem xét tích hợp thêm một RY50-32-250A làm bơm dự phòng nếu thông số lưu lượng, cột áp và kích thước kết nối phù hợp.
Mặc dù RY50-32-250A có thể tích hợp vào hệ thống sẵn có, đường ống cũ không được tạo tải trực tiếp lên thân bơm.
Nhà sản xuất yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống truyền lên cửa hút, cửa xả hoặc thân bơm.
Đây là yêu cầu rất quan trọng khi thay bơm mới vào một hệ thống cũ, bởi vị trí đường ống hiện hữu có thể không trùng hoàn toàn với mặt bích của bơm mới.
Khi RY50-32-250A được tích hợp vào hệ thống có sẵn, cần kiểm tra sạch đường ống trước khi vận hành.
Tài liệu yêu cầu súc rửa toàn bộ hệ thống và bố trí lưới lọc hoặc bộ lọc tại đường hút để tránh cặn, xỉ hàn và dị vật đi vào bánh công tác.
Đối với hệ thống đã sử dụng lâu năm, bước này càng quan trọng vì cặn tồn đọng trong đường ống có thể gây tắc bánh công tác hoặc làm giảm lưu lượng sau khi lắp bơm mới.
Dễ dàng tích hợp vào hệ thống có sẵn cùng Bơm dầu truyền nhiệt RY50-32-250A nhờ thiết kế cửa hút hướng trục, cửa xả hướng tâm, kết nối mặt bích cấp áp suất 16 bar, cụm bơm – động cơ đặt trên cùng bệ và truyền động qua khớp nối mềm.
Đặc biệt, khi hệ thống hiện hữu có nhu cầu gần 16 m³/h và cột áp 60 m, RY50-32-250A có thể là phương án thay thế hoặc bổ sung phù hợp. Để tích hợp hiệu quả, cần kiểm tra lại điểm làm việc, vị trí mặt bích, độ đồng tâm, giá đỡ đường ống và tình trạng sạch của hệ thống trước khi đưa bơm vào vận hành.

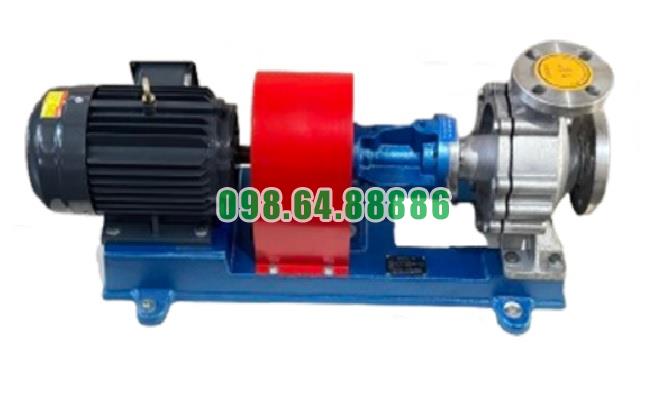

Bơm dầu nóng RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
