Bơm dầu truyền nhiệt RY65-50-160 ứng dụng hiệu quả ở ngành sản xuất nhựa nhờ khả năng tuần hoàn dầu tải nhiệt ở nhiệt độ cao, duy trì lưu lượng ổn định và đáp ứng tốt yêu cầu vận chuyển môi chất trong hệ thống gia nhiệt công nghiệp. Tài liệu của nhà sản xuất xác định dòng bơm RY được sử dụng trong ngành nhựa, với môi chất có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.
Vai trò chính của RY65-50-160 trong ngành sản xuất nhựa là duy trì dòng dầu tải nhiệt lưu thông liên tục trong hệ thống.
Bơm tiếp nhận dầu tại cửa hút, truyền năng lượng cho dòng dầu thông qua bánh công tác rồi đưa dầu ra cửa xả để tiếp tục tuần hoàn qua hệ thống gia nhiệt.
Nhờ quá trình này, dầu tải nhiệt được lưu chuyển liên tục giữa nguồn gia nhiệt và các vị trí sử dụng nhiệt trong dây chuyền.
Một ưu điểm quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 ứng dụng hiệu quả ở ngành sản xuất nhựa là khả năng làm việc với môi chất nhiệt độ cao.
Theo tài liệu, dòng RY được thiết kế cho chất lỏng có nhiệt độ không vượt quá 350°C.
Đặc tính này phù hợp với những hệ thống sản xuất nhựa sử dụng dầu tải nhiệt làm môi chất trung gian để vận chuyển nhiệt.

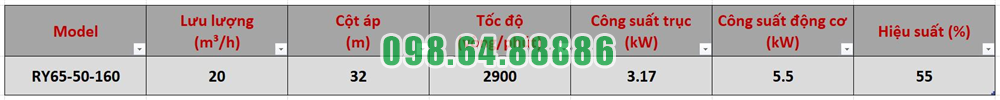

RY65-50-160 có thông số làm việc:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Công suất động cơ: 5,5 kW
Hiệu suất: 55%
Lưu lượng 20 m³/h giúp tạo dòng dầu tuần hoàn liên tục khi hệ thống được thiết kế phù hợp với đường đặc tính của bơm.
Trong hệ thống dầu tải nhiệt của nhà máy sản xuất nhựa, dòng dầu phải đi qua đường ống, van và các thiết bị kết nối, từ đó hình thành tổn thất áp suất.
Cột áp 32 m của RY65-50-160 cung cấp năng lượng để duy trì dòng dầu qua hệ thống tại điểm làm việc thiết kế.
Sự kết hợp giữa lưu lượng 20 m³/h và cột áp 32 m giúp bơm đáp ứng đồng thời yêu cầu về lượng dầu tuần hoàn và khả năng thắng trở lực của mạng đường ống.
RY65-50-160 vận hành ở tốc độ 2.900 vòng/phút. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm đến trục bơm, làm bánh công tác quay và tạo dòng dầu liên tục.
Tài liệu cho biết đường đặc tính của dòng RY thể hiện mối quan hệ giữa lưu lượng Q và cột áp H ở tốc độ xấp xỉ 2.900 vòng/phút. Điểm làm việc nên nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao.
Bơm RY có cửa hút bố trí hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này tạo đường dòng rõ ràng:
Dầu hồi về → cửa hút → bánh công tác → cửa xả → đường dầu cấp
Đây là cấu trúc phù hợp để RY65-50-160 đảm nhiệm vai trò bơm tuần hoàn trong hệ thống dầu tải nhiệt của ngành sản xuất nhựa.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo tài liệu, thiết kế này giúp cụm bơm gọn hơn, đơn giản hơn và giảm chi phí vận hành.
Đối với hệ thống sản xuất nhựa sử dụng dầu nóng, ưu điểm này giúp giảm nhu cầu bố trí thêm mạch nước làm mát riêng cho cụm bơm.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đặc điểm này giúp cụm bơm đáp ứng yêu cầu chịu áp của hệ thống dầu tải nhiệt, nhất là tại các vị trí kết nối với đường ống.
Đối với dây chuyền sản xuất quan trọng, tài liệu khuyến nghị sử dụng hai bơm vận hành luân phiên hoặc bố trí một bơm làm việc và một bơm dự phòng.
Cách bố trí này phù hợp với môi trường sản xuất nhựa cần duy trì hệ thống nhiệt liên tục, bởi bơm dự phòng có thể hỗ trợ khi bơm chính cần kiểm tra hoặc bảo dưỡng.
Nhà sản xuất quy định không vận hành dòng RY ở mức thấp hơn 30% lưu lượng thiết kế.
Với RY65-50-160 có lưu lượng thiết kế 20 m³/h, mức 30% tương đương khoảng 6 m³/h.
Nếu hệ thống sản xuất nhựa thường xuyên cần lưu lượng thấp hơn mức này, nên bố trí đường hồi bypass hoặc lựa chọn bơm có thông số phù hợp hơn.
Tài liệu của nhà sản xuất xác nhận rõ ngành nhựa là một trong những lĩnh vực ứng dụng của dòng RY, nhưng không chỉ định cụ thể RY65-50-160 cho từng loại máy hoặc từng công đoạn sản xuất nhựa.
Vì vậy, khi lựa chọn RY65-50-160 cho một dây chuyền cụ thể cần căn cứ vào lưu lượng yêu cầu, cột áp hệ thống, nhiệt độ dầu và trở lực thực tế để xác định điểm làm việc phù hợp.
Bơm dầu truyền nhiệt RY65-50-160 ứng dụng hiệu quả ở ngành sản xuất nhựa nhờ khả năng tuần hoàn dầu tải nhiệt ở nhiệt độ cao, lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 5,5 kW.
Kết hợp với khả năng làm việc với môi chất đến 350°C, mặt bích chịu áp 16 bar và cơ chế tản nhiệt tự nhiên, RY65-50-160 phù hợp để đảm nhiệm nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt của ngành sản xuất nhựa khi được lựa chọn đúng theo đặc tính thực tế của dây chuyền.
Ưu điểm vận hành êm ái ít rung động của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện qua kết cấu rôto được đỡ ổn định, yêu cầu căn chỉnh đồng tâm chặt chẽ và giới hạn rung động rõ ràng trong quá trình vận hành. Tài liệu kỹ thuật không trực tiếp dùng cụm từ “vận hành êm ái”, nhưng nhà sản xuất quy định biên độ rung không được vượt quá 0,06 mm, cho thấy độ rung của cụm bơm là thông số được kiểm soát nghiêm ngặt.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị cụm rôto.
Khi bơm vận hành ở tốc độ 2.900 vòng/phút, hệ thống vòng bi giúp trục và bánh công tác duy trì vị trí quay ổn định, hạn chế dao động không cần thiết của cụm rôto.
Đây là một trong những yếu tố quan trọng hỗ trợ khả năng vận hành ít rung của RY65-50-160.
Độ đồng tâm giữa trục bơm và trục động cơ ảnh hưởng trực tiếp đến trạng thái vận hành của thiết bị.
Theo tài liệu, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, chuyển động từ động cơ tới bơm được truyền ổn định hơn, từ đó hạn chế tải lệch lên trục và ổ bi.
Nhà sản xuất xác định trục bơm và trục động cơ không đồng tâm là một trong những nguyên nhân dẫn đến rung mạnh và tiếng ồn lớn. Biện pháp xử lý là căn chỉnh lại độ đồng tâm giữa hai cụm máy.
Điều này cho thấy việc căn chỉnh chính xác là yếu tố cốt lõi để Bơm dầu truyền nhiệt RY65-50-160 duy trì trạng thái vận hành êm.
Dòng RY sử dụng khớp nối mềm kiểu ba chấu để truyền chuyển động từ động cơ sang trục bơm.
Khớp nối mềm tạo liên kết giữa hai trục và giúp truyền mô-men tới cụm rôto. Khi kết hợp với việc căn chỉnh đồng tâm đúng kỹ thuật, hệ thống truyền động có điều kiện làm việc ổn định hơn và giảm phát sinh rung động bất thường.
Một đặc điểm nổi bật khi đánh giá ưu điểm vận hành êm ái ít rung động Bơm dầu truyền nhiệt RY65-50-160 là giới hạn rung cụ thể do nhà sản xuất đưa ra.
Trong quá trình khởi động:
Biên độ rung của bơm không được vượt quá 0,06 mm.
Nếu độ rung tăng bất thường, bơm phải được kiểm tra ngay. Quy định này giúp người vận hành có một giá trị tham chiếu rõ ràng để đánh giá tình trạng cơ khí của thiết bị.
Rung động của cụm bơm không chỉ xuất phát từ trục và bánh công tác mà còn có thể đến từ hệ thống đường ống.
Nhà sản xuất yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Tài liệu cũng liệt kê tải trọng đường ống tác động lên bơm là một trong những nguyên nhân gây rung mạnh và tiếng ồn.
Do đó, lắp đặt đường ống đúng kỹ thuật góp phần trực tiếp vào khả năng vận hành ít rung của RY65-50-160.
Không khí tồn tại trong thân bơm hoặc đường ống có thể làm dòng dầu không ổn định và gây rung.
Trước khi khởi động, tài liệu yêu cầu mồi đầy môi chất vào thân bơm, đồng thời quay khớp nối bằng tay để đẩy không khí ra ngoài.
Trong bảng xử lý sự cố, có không khí trong đường ống cũng được xác định là nguyên nhân gây rung mạnh và tiếng ồn lớn. Biện pháp xử lý là xả khí và mồi lại bơm.
Tình trạng của ổ bi ảnh hưởng rất lớn đến độ rung của Bơm dầu truyền nhiệt RY65-50-160.
Sau khoảng 300 giờ vận hành đầu tiên, nhà sản xuất yêu cầu tháo ổ bi để vệ sinh và kiểm tra. Nếu vòng bi xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc duy trì vòng bi trong trạng thái tốt giúp trục quay ổn định, hạn chế độ rung tăng dần sau thời gian dài sử dụng.
Khả năng vận hành êm của Bơm dầu truyền nhiệt RY65-50-160 tập trung ở các yếu tố:
Hai bộ vòng bi đỡ và định vị rôto.
Căn chỉnh đồng tâm với sai lệch không quá 0,1 mm.
Khớp nối mềm kiểu ba chấu.
Biên độ rung được kiểm soát không vượt quá 0,06 mm.
Đường ống hút và xả có giá đỡ độc lập.
Mồi đầy dầu và loại bỏ không khí trước khi chạy.
Kiểm tra và thay ổ bi khi xuất hiện mòn hoặc độ rơ bất thường.
Ưu điểm vận hành êm ái ít rung động Bơm dầu truyền nhiệt RY65-50-160 chủ yếu đến từ kết cấu rôto được hai bộ vòng bi đỡ và định vị, hệ thống khớp nối mềm cùng yêu cầu căn chỉnh đồng tâm chính xác.
Đặc biệt, nhà sản xuất quy định biên độ rung không vượt quá 0,06 mm và chỉ rõ các nguyên nhân có thể gây rung như lệch tâm, ổ bi hỏng, tải trọng đường ống hoặc không khí trong hệ thống. Khi RY65-50-160 được lắp đặt, căn chỉnh và bảo dưỡng đúng kỹ thuật, cụm bơm có điều kiện duy trì chuyển động ổn định, hạn chế rung động và tiếng ồn trong quá trình làm việc.

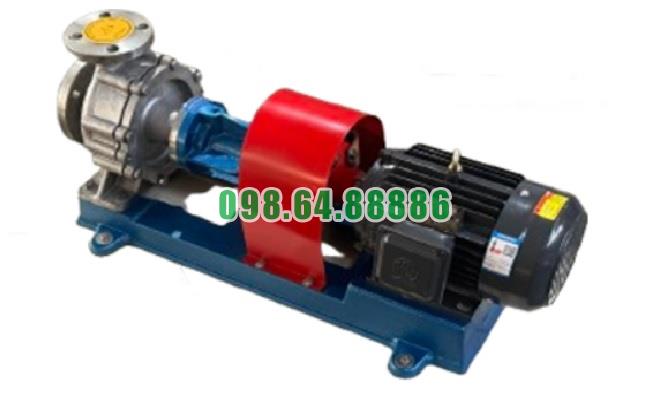

Bơm dầu nhiệt độ cao RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
