Bơm dầu truyền nhiệt RY65-40-250 được thiết kế cho môi chất nhiệt độ cao, với giới hạn làm việc của dòng RY lên tới 350°C. Khi dầu nóng đi qua thân bơm, các chi tiết kim loại chịu giãn nở nhiệt liên tục, vì vậy kết cấu của bơm phải vừa duy trì độ ổn định cơ học vừa hạn chế ảnh hưởng của chênh lệch nhiệt độ.
Những đặc điểm như kết cấu đỡ một phía, cụm ổ trục riêng, cơ chế tản nhiệt tự nhiên và yêu cầu gia nhiệt có kiểm soát là các yếu tố trực tiếp giúp RY65-40-250 thích ứng với điều kiện ứng suất nhiệt cao.

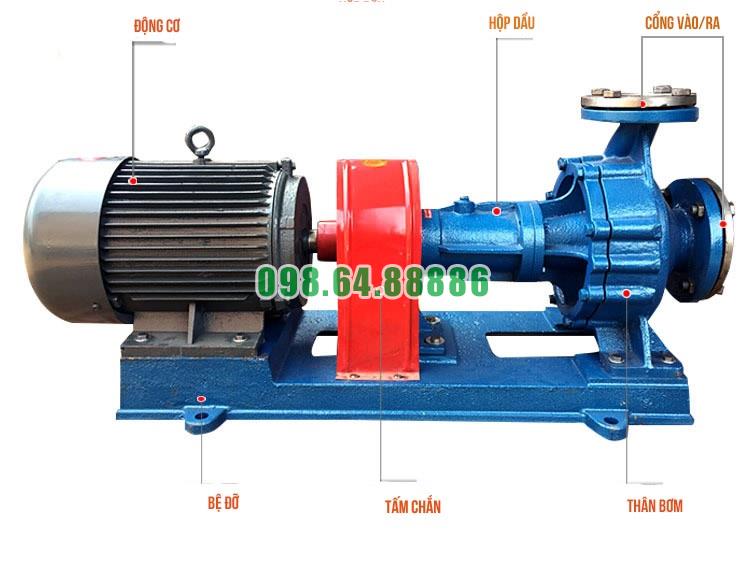

RY65-40-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cụm thân bơm, nắp bơm, trục và ổ trục được bố trí tập trung theo phương truyền động.
Khi nhiệt độ dầu tăng, thân bơm và các chi tiết liên quan sẽ giãn nở. Kết cấu đỡ tập trung giúp cụm máy duy trì tính ổn định trong quá trình thay đổi nhiệt độ, đồng thời tạo điều kiện thuận lợi cho việc căn chỉnh và kiểm soát trạng thái cơ khí của trục.
Thân ổ trục nằm phía sau nắp bơm và chứa hai bộ vòng bi để đỡ, định vị rôto.
Cách bố trí này giúp khu vực ổ bi không nằm trực tiếp trong khoang dầu nóng của thân bơm. Đây là điểm quan trọng khi RY65-40-250 vận hành với môi chất nhiệt độ cao, bởi ổ bi cần được duy trì trong điều kiện bôi trơn và nhiệt độ phù hợp.
Trục bơm làm việc ở tốc độ 2.900 vòng/phút. Khi nhiệt độ thân bơm thay đổi, độ giãn nở của các chi tiết có thể ảnh hưởng tới vị trí trục.
Hai bộ vòng bi giúp giữ rôto đúng vị trí và hạn chế dao động quá mức. Nhờ đó, bánh công tác và bộ làm kín có điều kiện duy trì trạng thái làm việc ổn định hơn.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Đối với Bơm dầu truyền nhiệt RY65-40-250, giải pháp này giúp nhiệt truyền từ khu vực thân bơm được phân tán theo kết cấu máy mà không cần bố trí thêm một mạch nước làm mát riêng.
Thiết kế vừa làm cụm bơm gọn hơn vừa hỗ trợ hạn chế ảnh hưởng của nhiệt độ cao tới cụm ổ trục và truyền động.
RY65-40-250 sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing được bố trí tại nắp bơm để hạn chế dầu nóng rò theo trục. Phớt dầu được bố trí gần vùng ổ trục nhằm hỗ trợ giữ dầu bôi trơn và bảo vệ vòng bi.
Ứng suất nhiệt có thể làm các chi tiết giãn nở không đồng đều. Nếu trục dao động hoặc mất đồng tâm, packing sẽ chịu ma sát không đều và nguy cơ rò rỉ tăng lên.
Vì vậy, cụm ổ trục, khớp nối và bộ làm kín phải hoạt động đồng bộ để RY65-40-250 thích ứng tốt với nhiệt độ cao.
Khả năng chịu dầu nóng không chỉ phụ thuộc vào kết cấu mà còn gắn chặt với quy trình vận hành.
Trước khi khởi động với dầu nóng, RY65-40-250 phải được gia nhiệt sơ bộ. Theo hướng dẫn của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt cũng không được vượt quá 50°C/giờ.
Nếu dầu quá nóng được đưa đột ngột vào một thân bơm còn nguội, các khu vực khác nhau có thể giãn nở với tốc độ khác nhau.
Gia nhiệt từ từ giúp thân bơm, nắp bơm, trục và các bộ phận làm kín tăng nhiệt đồng đều hơn, từ đó hạn chế ứng suất nhiệt phát sinh do thay đổi nhiệt độ quá nhanh.
Một chi tiết vận hành đặc biệt của dòng RY là trong quá trình gia nhiệt sơ bộ, bu lông cố định bơm được nới khoảng 0,3–0,5 mm.
Mục đích là tạo khoảng bù cho sự giãn nở nhiệt của cụm bơm.
Sau khi quá trình gia nhiệt hoàn tất và nhiệt độ đã ổn định, các bu lông phải được siết lại trước khi bơm vận hành bình thường.
Đây là điểm thể hiện rõ việc thiết kế và quy trình vận hành RY65-40-250 đã tính đến sự thay đổi kích thước của thiết bị khi làm việc với dầu nóng.
RY65-40-250 sử dụng khớp nối mềm kiểu ba chấu giữa động cơ và trục bơm.
Khớp nối có độ linh hoạt nhất định, hỗ trợ giảm rung và bù các sai lệch rất nhỏ giữa hai trục. Điều này có ý nghĩa khi nhiệt độ thay đổi làm các chi tiết cơ khí có sự dịch chuyển nhỏ.
Tuy nhiên, khớp nối không thay thế cho việc căn chỉnh. Trục bơm và trục động cơ vẫn phải được căn đồng tâm chính xác để tránh tạo thêm tải lên ổ bi khi nhiệt độ tăng.
Một yêu cầu quan trọng trong lắp đặt RY65-40-250 là đường hút và đường xả phải có giá đỡ hoặc hệ treo riêng.
Không được để trọng lượng và lực từ đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Đối với hệ thống dầu nóng, đường ống cũng chịu giãn nở nhiệt. Nếu lực giãn nở này truyền vào bơm, nó có thể làm thân bơm bị kéo lệch và ảnh hưởng tới độ đồng tâm của trục.
Vì vậy, đỡ đường ống độc lập là một phần quan trọng giúp kết cấu bơm chịu ứng suất nhiệt ổn định hơn.
Dòng RY yêu cầu chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Việc tiếp tục tuần hoàn trong giai đoạn giảm nhiệt giúp nhiệt độ của cụm bơm hạ xuống có kiểm soát thay vì thay đổi quá đột ngột.
Đây là nguyên tắc vận hành quan trọng nhằm hạn chế tác động của chu kỳ nóng – nguội lên thân bơm, trục và bộ làm kín.
Đặc điểm kết cấu chịu ứng suất nhiệt cao trên Bơm dầu truyền nhiệt RY65-40-250 thể hiện ở kết cấu đỡ một phía, cụm ổ trục hai vòng bi, cơ chế tản nhiệt tự nhiên, khớp nối mềm và hệ thống làm kín phù hợp với dầu nóng.
Đặc biệt, khả năng làm việc với môi chất tới 350°C được hỗ trợ bởi các yêu cầu kiểm soát giãn nở nhiệt rất cụ thể như gia nhiệt không quá 50°C/giờ, giới hạn chênh nhiệt 40°C và nới bu lông 0,3–0,5 mm trong giai đoạn gia nhiệt. Những yếu tố này giúp RY65-40-250 thích ứng tốt hơn với môi trường có nhiệt độ cao và giảm ảnh hưởng của ứng suất nhiệt lên cụm bơm.
Bơm dầu truyền nhiệt RY65-40-250 làm việc trong hệ thống dầu tải nhiệt có nhiệt độ cao nên việc kiểm soát chênh lệch nhiệt độ trước và trong quá trình vận hành rất quan trọng. Nguyên lý cân bằng nhiệt độ ở đây chủ yếu dựa trên việc gia nhiệt bơm từ từ, duy trì dòng dầu tuần hoàn ổn định và hạn chế thay đổi nhiệt độ đột ngột giữa môi chất với thân bơm.
Khi bơm dầu nóng, không nên đưa ngay dầu có nhiệt độ cao vào một thân bơm còn nguội.
Trước khi khởi động Bơm dầu truyền nhiệt RY65-40-250, dầu nóng cần được cho tuần hoàn qua thân bơm nhiều lần để nhiệt độ của các chi tiết tăng dần.
Theo yêu cầu vận hành của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C. Điều này giúp hạn chế sốc nhiệt và giãn nở không đồng đều.
Không chỉ chênh lệch nhiệt độ mà tốc độ gia nhiệt cũng cần được kiểm soát.
Đối với dòng RY, tốc độ tăng nhiệt không nên vượt quá 50°C mỗi giờ. Việc tăng nhiệt từ từ giúp thân bơm, trục, ổ bi và các chi tiết làm kín thích nghi dần với điều kiện nhiệt độ cao.
Nhờ đó, nguy cơ biến dạng nhiệt hoặc cọ xát bất thường giữa các chi tiết được hạn chế.
Trong giai đoạn gia nhiệt sơ bộ, các chi tiết kim loại sẽ giãn nở theo nhiệt độ.
Vì vậy, khi làm nóng Bơm dầu truyền nhiệt RY65-40-250, bu lông cố định bơm có thể được nới khoảng 0,3–0,5 mm để tạo khoảng bù giãn nở nhiệt theo hướng dẫn vận hành. Sau khi quá trình gia nhiệt hoàn tất, bu lông phải được siết lại đúng yêu cầu.
Biện pháp này giúp hạn chế ứng suất nhiệt tác động lên thân bơm và bệ máy.
Khi RY65-40-250 bắt đầu làm việc, bánh công tác duy trì dòng dầu tuần hoàn liên tục qua hệ thống.
Dòng dầu chuyển động đều giúp nhiệt được phân phối liên tục thay vì tập trung quá lâu tại một khu vực. Điều này góp phần hạn chế hiện tượng quá nhiệt cục bộ trong thân bơm và đường ống.

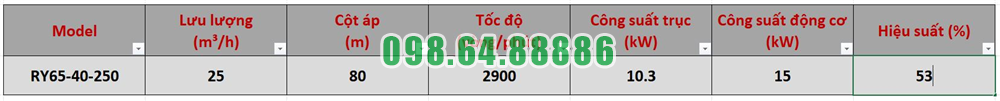

Với lưu lượng 25 m³/h tại điểm làm việc tương ứng, RY65-40-250 có khả năng duy trì quá trình tuần hoàn dầu khi được lựa chọn đúng với trở lực của hệ thống.
Bơm dầu truyền nhiệt không nên vận hành kéo dài ở lưu lượng quá thấp.
Nếu lượng dầu đi qua bơm không đủ, nhiệt có thể tích tụ tại các khu vực bên trong, làm tăng nhiệt độ ổ bi, cụm làm kín và thân bơm.
Do đó, Bơm dầu truyền nhiệt RY65-40-250 cần được duy trì trong vùng lưu lượng phù hợp. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần xem xét bố trí đường hồi bypass để bảo đảm lượng dầu tối thiểu qua bơm.
Dòng RY sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Kết cấu này giúp nhiệt tại khu vực ổ trục được phân tán ra môi trường, hỗ trợ hạn chế nhiệt truyền quá mức từ thân bơm nóng sang cụm ổ bi.
Đây là một yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-40-250 duy trì trạng thái nhiệt ổn định hơn trong quá trình làm việc.
Nguyên lý cân bằng nhiệt chỉ phát huy hiệu quả khi nhiệt độ được theo dõi thường xuyên.
Trong quá trình vận hành cần kiểm tra nhiệt độ ổ bi, nhiệt độ thân bơm, độ rung và tiếng ồn. Nếu xuất hiện hiện tượng tăng nhiệt bất thường, cần dừng bơm và kiểm tra nguyên nhân thay vì tiếp tục vận hành.
Khi dừng hệ thống, bơm cũng chỉ nên dừng sau khi nhiệt độ môi chất đã giảm xuống dưới 100°C để tránh dầu nóng lưu lại trong bơm khi không còn tuần hoàn.
Nguyên lý cân bằng nhiệt độ giúp Bơm dầu truyền nhiệt RY65-40-250 hoạt động an toàn tập trung vào việc gia nhiệt sơ bộ từ từ, kiểm soát chênh lệch nhiệt độ, bù giãn nở nhiệt và duy trì dòng dầu tuần hoàn ổn định.
Việc giữ chênh lệch giữa dầu và thân bơm không quá lớn, hạn chế tốc độ tăng nhiệt, duy trì đủ lưu lượng và theo dõi nhiệt độ ổ bi giúp giảm nguy cơ sốc nhiệt, quá nhiệt và biến dạng cơ khí.
Khi tuân thủ đúng các nguyên tắc này, Bơm dầu truyền nhiệt RY65-40-250 có thể vận hành ổn định và an toàn hơn trong các hệ thống dầu tải nhiệt nhiệt độ cao.

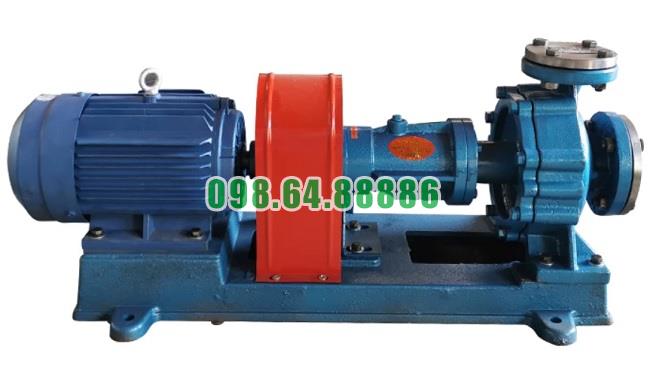

Bơm dầu truyền nhiệt trục ngang RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
