Cấu trúc mặt bích kết nối tiêu chuẩn áp suất 16 bar của Bơm dầu truyền nhiệt RY65-40-200 là một phần quan trọng trong thiết kế chịu áp của dòng RY. Theo tài liệu kỹ thuật, mặt bích cửa hút, mặt bích cửa đẩy và các bộ phận chịu áp được chế tạo theo mức áp suất 16 bar, phù hợp với hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Mặt bích cửa hút được bố trí tại đầu hút của bơm, cùng hướng với trục bơm. Đây là vị trí kết nối trực tiếp giữa đường ống hút và thân RY65-40-200.
Cấu trúc mặt bích giúp tạo liên kết chắc chắn giữa đường ống và bơm, đồng thời duy trì độ kín khi dầu truyền nhiệt đi vào thân bơm. Với mức thiết kế 16 bar, khu vực kết nối này có khả năng làm việc trong hệ thống có áp suất phù hợp với giới hạn của dòng RY.
Cửa xả của RY65-40-200 được bố trí theo phương thẳng đứng phía trên thân bơm.
Mặt bích tại vị trí này kết nối bơm với đường ống đẩy, nơi dầu đã được bánh công tác tăng năng lượng và đưa trở lại hệ thống tuần hoàn.
Do cửa đẩy chịu áp lực trực tiếp của dòng dầu sau khi qua bánh công tác, kết cấu mặt bích cần duy trì độ cứng vững và độ kín trong suốt quá trình vận hành.
Mức 16 bar thể hiện khả năng thiết kế của các mặt bích và bộ phận chịu áp thuộc dòng RY.
Điều này giúp Bơm dầu truyền nhiệt RY65-40-200 có cấu trúc kết nối phù hợp với hệ thống đường ống kín, nơi dầu nóng được tuần hoàn dưới áp suất.
Tuy nhiên, áp suất vận hành thực tế của hệ thống vẫn cần được kiểm soát trong phạm vi thiết kế, không nên hiểu 16 bar là mức áp suất có thể tùy ý vượt qua.
Hiệu quả của cấu trúc mặt bích kết nối tiêu chuẩn áp suất 16 bar của Bơm dầu truyền nhiệt RY65-40-200 phụ thuộc nhiều vào chất lượng lắp đặt.
Bề mặt tiếp xúc phải được căn chỉnh đúng, bu lông cần siết đều và đường ống phải được đỡ độc lập. Nếu mặt bích bị lệch hoặc chịu tải trọng lớn từ đường ống, liên kết có thể mất độ kín và làm tăng nguy cơ rò rỉ dầu nóng.
Theo yêu cầu lắp đặt của dòng RY, đường hút và đường đẩy phải có giá đỡ riêng.
Không nên sử dụng mặt bích của bơm như điểm chịu toàn bộ trọng lượng đường ống. Tải trọng này có thể gây ứng suất lên thân bơm, làm lệch vị trí kết nối và ảnh hưởng đến độ đồng tâm giữa bơm với động cơ.
Việc bố trí giá đỡ đúng kỹ thuật giúp mặt bích duy trì trạng thái làm việc ổn định hơn.
Mặt bích hút và đẩy cần được kiểm tra định kỳ, đặc biệt tại các vị trí bu lông và bề mặt ghép nối.
Nếu xuất hiện dấu hiệu rò dầu, cần kiểm tra độ siết bu lông, tình trạng bề mặt ghép và sự dịch chuyển của đường ống. Việc xử lý sớm giúp duy trì độ kín của hệ thống và tránh để dầu nóng thoát ra ngoài.
Cấu trúc mặt bích kết nối tiêu chuẩn áp suất 16 bar của Bơm dầu truyền nhiệt RY65-40-200 được thiết kế để tạo liên kết chắc chắn giữa bơm và hệ thống đường ống hút – đẩy, đồng thời duy trì khả năng chịu áp và độ kín trong quá trình tuần hoàn dầu nóng.
Với mặt bích và các bộ phận chịu áp được thiết kế theo mức 16 bar, RY65-40-200 phù hợp với các hệ thống dầu truyền nhiệt công nghiệp có yêu cầu kết nối chắc chắn, ổn định và an toàn khi vận hành.
Kiểm soát độ rung và tiếng ồn trong quá trình vận hành Bơm dầu truyền nhiệt RY65-40-200 là nội dung quan trọng để duy trì trạng thái làm việc ổn định của bơm, hạn chế ảnh hưởng đến trục, ổ bi, khớp nối và hệ thống đường ống. Theo hướng dẫn của dòng RY, khi xuất hiện rung hoặc tiếng ồn bất thường cần kiểm tra và xử lý ngay, không nên tiếp tục vận hành kéo dài.
Một trong những nguyên nhân chính gây rung là trục bơm và trục động cơ không đồng tâm.
RY65-40-200 truyền động từ động cơ sang bơm thông qua khớp nối. Nếu hai trục bị lệch, lực truyền qua khớp nối không đều, từ đó làm tăng rung và tải lên ổ bi.
Khi lắp bơm, cần kiểm tra độ đồng tâm giữa hai trục và khe hở tại khớp nối theo yêu cầu kỹ thuật.
Việc căn chỉnh đúng ngay từ đầu giúp hạn chế rung cơ học và giảm tiếng ồn phát sinh khi bơm đạt tốc độ làm việc.
Ổ bi hư hỏng là một nguyên nhân trực tiếp gây rung và tiếng ồn ở Bơm dầu truyền nhiệt RY65-40-200.
Khi ổ bi bị mòn, thiếu bôi trơn hoặc bề mặt tiếp xúc bị hư hỏng, trục có thể quay không ổn định và phát sinh tiếng động bất thường.
Vì vậy, cần kiểm tra ổ bi định kỳ, duy trì đúng chế độ bôi trơn và thay ổ mới nếu phát hiện hư hỏng.
Theo tài liệu dòng RY, đường ống hút và đường ống đẩy phải được đỡ hoặc treo độc lập. Bơm không được chịu trọng lượng của hệ thống đường ống.
Nếu đường ống tác động lực lên thân bơm, vị trí lắp đặt có thể bị sai lệch, làm trục và khớp nối mất đồng tâm. Kết quả là độ rung và tiếng ồn tăng lên trong quá trình vận hành.
Không khí tồn tại trong đường ống cũng là nguyên nhân được tài liệu xác định có thể gây rung và tiếng ồn lớn.
Trước khi khởi động, bơm cần được điền đầy môi chất và loại bỏ khí bên trong. Trong quá trình nạp dầu, có thể quay khớp nối bằng tay để hỗ trợ đẩy khí ra ngoài.
Khi bánh công tác luôn được cấp đầy dầu, dòng chảy qua bơm ổn định hơn. Ngược lại, nếu dầu và không khí đi vào xen kẽ, trạng thái thủy lực thay đổi liên tục và dễ làm bơm rung.
Tạp chất lọt vào bơm có thể làm bánh công tác bị cản trở hoặc mất cân bằng dòng chảy.
Điều này không chỉ làm giảm lưu lượng mà còn có thể gây dao động trong quá trình bánh công tác quay.
Để hạn chế tình trạng này, đường ống cần được làm sạch trước khi vận hành và bố trí bộ lọc ở phía hút để ngăn cặn bẩn đi vào bơm.
Các bulông cố định bơm và động cơ cần được kiểm tra thường xuyên.
Nếu bulông chân đế bị lỏng, cụm bơm có thể dao động trên bệ khi hoạt động. Rung cơ học khi đó có thể truyền sang đường ống và làm tiếng ồn tăng rõ rệt.
Siết chặt và kiểm tra định kỳ các điểm cố định là biện pháp đơn giản nhưng rất quan trọng để kiểm soát độ rung.
Tài liệu dòng RY yêu cầu theo dõi độ rung trong suốt quá trình khởi động.
Nếu xuất hiện rung bất thường, cần dừng và kiểm tra ngay. Hướng dẫn của nhà sản xuất nêu mức rung không được vượt quá khoảng 0,06 mm.
Việc theo dõi từ giai đoạn khởi động giúp phát hiện sớm các vấn đề như lệch trục, ổ bi bất thường hoặc không khí trong hệ thống.
Trong phần bảo dưỡng, tài liệu dòng RY yêu cầu dừng bơm ngay khi xuất hiện tiếng ồn bất thường trong quá trình làm việc.
Tiếng ồn có thể là dấu hiệu của:
Ổ bi bị hư hỏng.
Trục và động cơ mất đồng tâm.
Có không khí trong đường ống.
Bánh công tác bị cản trở.
Bulông hoặc liên kết cơ khí bị lỏng.
Do đó, tiếng ồn không nên chỉ được xem là vấn đề khó chịu mà còn là tín hiệu cần kiểm tra tình trạng bơm.
Bơm không nên vận hành kéo dài ở mức lưu lượng quá thấp.
Theo hướng dẫn dòng RY, lưu lượng không nên nhỏ hơn khoảng 30% lưu lượng thiết kế. Nếu bắt buộc vận hành trong điều kiện này, cần có giải pháp phù hợp như đường hồi.
Duy trì dòng dầu trong vùng làm việc thích hợp giúp hạn chế trạng thái thủy lực bất ổn và hỗ trợ giảm rung.
Kiểm soát độ rung và tiếng ồn trong quá trình vận hành Bơm dầu truyền nhiệt RY65-40-200 cần tập trung vào độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, độ chắc chắn của chân đế, cách đỡ đường ống và việc loại bỏ không khí khỏi hệ thống.
Ngoài ra, cần giữ bánh công tác sạch, duy trì bôi trơn đúng yêu cầu và theo dõi độ rung ngay từ khi khởi động. Khi bơm xuất hiện rung hoặc tiếng ồn bất thường, cần dừng thiết bị để kiểm tra thay vì tiếp tục vận hành. Việc xử lý sớm giúp bảo vệ trục, ổ bi, khớp nối và duy trì RY65-40-200 làm việc ổn định hơn.

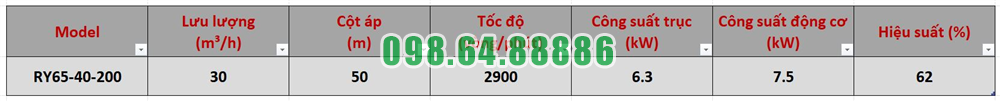

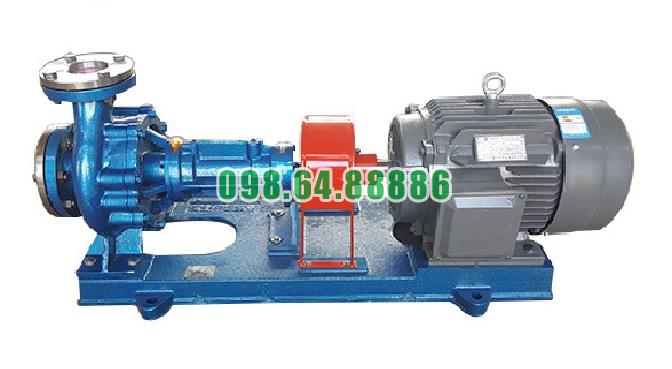

Bơm ly tâm chịu nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
