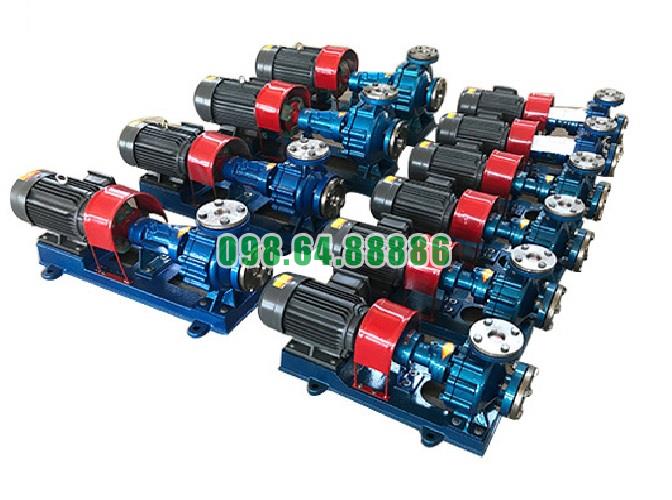

Bơm ly tâm dầu tải nhiệt RY40-25-200 cột áp 50 m, công suất 4 kW, lưu lượng 10 m3/h, tốc độ quay 2900 vòng/phút

Tính thẩm mỹ và độ hoàn thiện cơ khí cao của Bơm dầu truyền nhiệt RY40-25-200

Tính thẩm mỹ của Bơm dầu truyền nhiệt RY40-25-200 thể hiện chủ yếu qua cách bố trí kết cấu gọn, các cụm cơ khí phân chia rõ ràng và hệ truyền động được sắp xếp thẳng hàng trên cùng bệ máy. Độ hoàn thiện cơ khí không chỉ tạo hình thức chuyên nghiệp mà còn hỗ trợ quá trình lắp đặt, căn chỉnh và bảo dưỡng thiết bị.

Bố cục cơ khí gọn và cân đối

RY40-25-200 sử dụng kết cấu trục ngang, trong đó thân bơm, thân ổ trục, khớp nối và động cơ được bố trí liên tiếp theo cùng một phương. Cách sắp xếp này tạo nên tổng thể máy tương đối gọn, hạn chế các cụm chi tiết nhô ra không cần thiết.

Cửa hút DN40 bố trí theo hướng trục và cửa xả DN25 hướng lên trên cũng giúp hình dáng cụm bơm rõ ràng, phù hợp với cách bố trí phổ biến của hệ thống đường ống công nghiệp.

Bơm và động cơ được bố trí trên cùng bệ máy

Một yếu tố tạo nên sự hoàn thiện của RY40-25-200 là bơm và động cơ được lắp trên cùng một bệ. Hai cụm thiết bị tạo thành một khối máy thống nhất thay vì phải bố trí trên các giá đỡ riêng biệt.

Thiết kế này vừa giúp tổng thể thiết bị gọn gàng, vừa tạo điều kiện duy trì vị trí tương quan giữa trục động cơ và trục bơm trong quá trình lắp đặt.

Đường truyền động thẳng tạo cảm giác cơ khí chính xác

Trục động cơ, khớp nối mềm và trục bơm được bố trí đồng tâm. Khi căn chỉnh đúng, toàn bộ hệ truyền động tạo thành một đường thẳng liên tục từ động cơ đến bánh công tác.

Sự thẳng hàng này không chỉ có ý nghĩa đối với khả năng vận hành mà còn thể hiện mức độ hoàn thiện trong bố trí cơ khí. Cụm máy có hình thức cân đối, rõ ràng và thuận tiện khi quan sát tình trạng khớp nối hoặc kiểm tra độ đồng tâm.

Các cụm chi tiết được phân chia rõ ràng

RY40-25-200 có cấu trúc gồm thân bơm, nắp bơm, cụm rôto, thân ổ trục, bộ làm kín, giá đỡ và cụm truyền động. Các bộ phận được bố trí theo chức năng tương đối rõ ràng.

Cách phân chia này tạo nên kết cấu mạch lạc và giúp kỹ thuật viên dễ nhận biết từng khu vực của máy. Khi cần bảo dưỡng, các cụm chính cũng có thể được tiếp cận theo trình tự tương đối thuận tiện.

Các mối ghép cơ khí thuận tiện cho lắp ráp

Thân bơm, nắp bơm, thân ổ trục và các chi tiết liên quan được liên kết bằng những mối ghép có thể tháo lắp. Đây là yếu tố quan trọng đối với độ hoàn thiện của một thiết bị công nghiệp vì máy vừa phải chắc chắn khi vận hành, vừa phải thuận tiện khi cần sửa chữa.

Kết cấu tháo lắp theo từng cụm giúp hạn chế việc can thiệp không cần thiết vào toàn bộ máy khi chỉ cần kiểm tra bánh công tác, ổ bi hoặc bộ làm kín.

Thiết kế tản nhiệt tự nhiên giúp tổng thể gọn hơn

RY40-25-200 sử dụng phương án tản nhiệt tự nhiên thay vì phải bố trí thêm hệ thống làm mát bằng nước quanh cụm bơm.

Việc không cần nhiều đường nước, van và thiết bị phụ trợ làm khu vực lắp đặt ít đường ống hơn, qua đó giúp tổng thể máy gọn gàng và dễ bố trí trong dây chuyền sản xuất.

Độ hoàn thiện cơ khí hỗ trợ vận hành ổn định

Một cụm máy được lắp chính xác không chỉ đẹp về hình thức mà còn có ý nghĩa trực tiếp đối với vận hành. Độ đồng tâm giữa hai trục, vị trí ổ bi, khớp nối và sự chắc chắn của bệ máy đều ảnh hưởng đến độ rung khi RY40-25-200 làm việc ở khoảng 2.900 vòng/phút.

Khi các chi tiết được lắp đúng vị trí và liên kết chắc chắn, cụm rôto có điều kiện quay ổn định hơn, đồng thời hạn chế những tải trọng cơ khí bất thường lên ổ bi và bộ làm kín.

Thuận tiện vệ sinh và kiểm tra bên ngoài

Kết cấu tương đối gọn của RY40-25-200 cũng giúp người vận hành dễ quan sát các khu vực quan trọng như thân bơm, vị trí làm kín, thân ổ trục và khớp nối.

Việc giữ bề mặt thiết bị sạch sẽ giúp phát hiện sớm dấu hiệu rò dầu, bu lông lỏng hoặc các bất thường bên ngoài. Đây cũng là yếu tố giúp duy trì hình thức chuyên nghiệp của cụm máy trong quá trình sử dụng lâu dài.

Tính thẩm mỹ và độ hoàn thiện cơ khí cao của Bơm dầu truyền nhiệt RY40-25-200 được thể hiện qua kết cấu trục ngang gọn, bơm và động cơ bố trí trên cùng bệ máy, hệ truyền động thẳng hàng và các cụm chi tiết được phân chia rõ ràng.

Sự hoàn thiện này không chỉ tạo hình thức gọn gàng cho thiết bị mà còn hỗ trợ căn chỉnh, kiểm tra và bảo dưỡng. Nhờ đó, RY40-25-200 tạo được một tổng thể cơ khí đồng bộ, phù hợp với yêu cầu lắp đặt trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.

Quá trình biến đổi động năng thành áp năng trong Bơm dầu truyền nhiệt RY40-25-200

Trong Bơm dầu truyền nhiệt RY40-25-200, quá trình biến đổi động năng thành áp năng là giai đoạn quan trọng quyết định khả năng tạo cột áp của bơm. Sau khi dầu truyền nhiệt nhận năng lượng từ bánh công tác và đạt vận tốc cao, thân bơm tiếp tục làm nhiệm vụ thu gom dòng dầu, giảm vận tốc có kiểm soát và chuyển một phần động năng thành áp năng trước khi môi chất đi ra cửa đẩy.

Bánh công tác tạo động năng cho dòng dầu

Dầu truyền nhiệt đi vào khu vực tâm bánh công tác với vận tốc tương đối thấp. Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, các cánh bơm tác động lên môi chất và truyền cơ năng từ trục sang dòng dầu.

Dầu được dẫn từ tâm ra phía ngoài bánh công tác. Trong quá trình này, vận tốc của môi chất tăng lên đáng kể. Vì vậy, tại mép ngoài bánh công tác, dòng dầu mang lượng động năng lớn hơn so với khi vừa đi vào bơm.

Dầu rời bánh công tác với vận tốc cao

Sau khi đi hết rãnh cánh, dầu thoát khỏi bánh công tác theo hướng xuyên tâm. Tại thời điểm này, năng lượng của môi chất tồn tại dưới cả dạng vận tốc và áp suất, nhưng thành phần động năng vẫn có vai trò lớn.

Nếu dòng dầu tốc độ cao được đưa trực tiếp vào đường ống mà không có quá trình thu gom phù hợp, phần năng lượng này sẽ khó được khai thác hiệu quả để tạo áp suất. Vì vậy, thân bơm đảm nhiệm bước chuyển đổi tiếp theo.

Thân bơm thu nhận dòng dầu từ bánh công tác

Dòng dầu từ toàn bộ chu vi bánh công tác được đưa vào khoang của thân Bơm dầu truyền nhiệt RY40-25-200. Hình dạng đường dẫn giúp tập trung môi chất và đưa dòng chảy dần về phía cửa xả.

Khi tiết diện dòng chảy thay đổi theo hướng phù hợp, tốc độ của dầu giảm xuống. Sự giảm vận tốc này tạo điều kiện để một phần năng lượng vận tốc chuyển thành năng lượng áp suất.

Động năng được chuyển thành áp năng

Có thể hiểu đơn giản rằng bánh công tác trước tiên làm dầu chạy nhanh hơn, còn thân bơm sau đó sử dụng dòng dầu tốc độ cao đó để tạo ra áp suất lớn hơn.

Quá trình chuyển đổi năng lượng diễn ra theo trình tự:

Cơ năng tại trục → năng lượng bánh công tác → động năng của dầu → áp năng của dầu.

Nhờ quá trình này, dầu tại cửa đẩy có áp suất và năng lượng cao hơn đáng kể so với dầu tại cửa hút.

Áp năng tạo khả năng đẩy dầu qua hệ thống

Áp năng hình thành trong bơm giúp dầu truyền nhiệt tiếp tục di chuyển qua đường ống, van, co nối, thiết bị trao đổi nhiệt và các bộ phận khác của hệ thống.

Đối với RY40-25-200, quá trình chuyển đổi năng lượng này giúp bơm đạt cột áp 50 m tại điểm làm việc tương ứng với lưu lượng 10 m³/h. Cột áp thể hiện mức năng lượng mà bơm cung cấp cho mỗi đơn vị trọng lượng môi chất, không phải là cấp chịu áp của thân hoặc mặt bích bơm.

Hiệu quả chuyển đổi ảnh hưởng trực tiếp đến hoạt động của bơm

Không phải toàn bộ động năng tạo ra tại bánh công tác đều được biến thành áp năng hữu ích. Một phần năng lượng bị tổn thất do ma sát, xoáy dòng và các hiện tượng thủy lực bên trong bơm.

Vì vậy, hình dạng bánh công tác, khoảng hở và đường dẫn trong thân bơm có ảnh hưởng trực tiếp đến khả năng thu hồi động năng. Khi bơm vận hành gần vùng làm việc phù hợp, quá trình chuyển đổi năng lượng diễn ra ổn định hơn và hạn chế những tổn thất thủy lực không cần thiết.

Quá trình biến đổi động năng thành áp năng trong Bơm dầu truyền nhiệt RY40-25-200 bắt đầu khi bánh công tác truyền năng lượng cho dầu và làm môi chất tăng vận tốc. Dòng dầu tốc độ cao sau đó đi vào thân bơm, nơi vận tốc được giảm có kiểm soát và một phần động năng được chuyển thành áp năng.

Chính quá trình tăng vận tốc tại bánh công tác và tăng áp trong đường dẫn thân bơm giúp RY40-25-200 tạo được dòng dầu có đủ năng lượng để đạt lưu lượng 10 m³/h và cột áp 50 m, phục vụ tuần hoàn dầu nóng trong hệ thống truyền nhiệt.
