Bơm ly tâm dầu truyền nhiệt RY100-65-200A lưu lượng 94 m3/h, công suất 22 kW, cột áp 44 m

Bơm dầu truyền nhiệt RY100-65-200A nổi bật nhờ thiết kế chuyên dụng cho dầu nóng

Bơm dầu truyền nhiệt RY100-65-200A được thiết kế chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Điểm nổi bật của model này nằm ở kết cấu phù hợp với môi chất nhiệt độ cao, khả năng vận hành ổn định và thông số làm việc đáp ứng tốt nhu cầu truyền nhiệt liên tục.

Thiết kế phù hợp với môi chất nhiệt độ cao

Dòng RY được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc có thể lên tới 350°C.

Nhờ đặc tính này, RY100-65-200A phù hợp với các hệ thống dầu tải nhiệt trong nhà máy, nơi bơm phải làm việc thường xuyên với dầu nóng.

Kết cấu tản nhiệt tự nhiên

Bơm sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Thiết kế này giúp kết cấu cụm bơm gọn hơn, giảm hệ thống phụ trợ và thuận tiện hơn trong quá trình vận hành.

Cụm làm kín phù hợp với dầu nóng

RY100-65-200A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cấu tạo này hỗ trợ hạn chế rò rỉ tại khu vực trục khi bơm làm việc với dầu có nhiệt độ cao.

Đây là một trong những đặc điểm quan trọng giúp bơm thích nghi với điều kiện vận hành đặc thù của hệ thống dầu truyền nhiệt.

Kết cấu ổ trục hỗ trợ vận hành ổn định

Cụm ổ trục của bơm có hai vòng bi để đỡ và định vị rôto. Kết cấu này giúp trục và bánh công tác duy trì chuyển động ổn định khi bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút.

Hỗ trợ tuần hoàn dầu liên tục

Với lưu lượng 94 m3/h và cột áp 44 m, RY100-65-200A có khả năng duy trì dòng dầu nóng liên tục qua đường ống và thiết bị trao đổi nhiệt.

Động cơ 22 kW cung cấp công suất cần thiết để bơm duy trì điểm làm việc này.

Thiết kế phù hợp với hệ thống gia nhiệt công nghiệp

Cửa hút của bơm được bố trí theo hướng trục, còn cửa xả theo hướng tâm và phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm.

Cách bố trí này tạo thành cụm bơm gọn, phù hợp với các hệ thống tuần hoàn dầu nóng cần vận hành ổn định trong môi trường công nghiệp.

Bơm dầu truyền nhiệt RY100-65-200A nổi bật nhờ thiết kế chuyên dụng cho dầu nóng với khả năng làm việc ở nhiệt độ môi chất lên tới 350°C, cơ chế tản nhiệt tự nhiên, bộ làm kín chịu nhiệt và cụm ổ trục ổn định.

Kết hợp với lưu lượng 94 m3/h, cột áp 44 m và động cơ 22 kW, model này phù hợp cho các hệ thống gia nhiệt cần tuần hoàn dầu nóng liên tục và ổn định.

Bơm dầu truyền nhiệt RY100-65-200A và yếu tố quyết định hiệu suất bơm thực tế

Hiệu suất thực tế của Bơm dầu truyền nhiệt RY100-65-200A không chỉ phụ thuộc vào thông số thiết kế mà còn chịu ảnh hưởng trực tiếp từ điều kiện vận hành, đặc tính dầu truyền nhiệt và tình trạng của toàn bộ hệ thống.

Điểm làm việc của bơm

Bơm đạt hiệu quả tốt hơn khi vận hành gần điểm làm việc phù hợp giữa lưu lượng và cột áp. Với RY100-65-200A, thông số danh định là lưu lượng 94 m3/h, cột áp 44 m, công suất 22 kW và tốc độ 2900 vòng/phút. Nếu hệ thống làm việc quá xa vùng thiết kế, hiệu suất có thể giảm và mức tiêu thụ điện tăng.

Độ nhớt và nhiệt độ của dầu truyền nhiệt

Độ nhớt của dầu thay đổi theo nhiệt độ. Khi dầu quá nguội, độ nhớt tăng làm lực cản lớn hơn, khiến bơm phải làm việc nặng hơn. Khi dầu đạt nhiệt độ vận hành phù hợp, dòng chảy ổn định hơn và hiệu suất tuần hoàn được cải thiện.

Tổn thất trên đường ống

Đường ống quá nhỏ, nhiều cút gấp, van tiết lưu lớn hoặc bộ lọc bị bẩn đều làm tăng tổn thất áp suất. Khi đó, Bơm dầu truyền nhiệt RY100-65-200A phải tiêu tốn nhiều năng lượng hơn để duy trì lưu lượng cần thiết.

Tình trạng bánh công tác và khe hở

Bánh công tác bị mòn, bám cặn hoặc khe hở bên trong tăng sẽ làm giảm khả năng truyền năng lượng cho dầu. Điều này dẫn đến giảm lưu lượng, giảm cột áp và làm hiệu suất bơm thấp hơn so với ban đầu.

Độ đồng tâm và tình trạng ổ trục

Trục bơm và động cơ cần được căn chỉnh chính xác. Lệch tâm, ổ trục mòn hoặc rung động lớn làm tăng tổn thất cơ học, từ đó giảm hiệu suất tổng thể của cụm bơm.

Hiệu suất thực tế của Bơm dầu truyền nhiệt RY100-65-200A phụ thuộc nhiều vào điểm làm việc, độ nhớt dầu, tổn thất đường ống, tình trạng bánh công tác và độ chính xác khi lắp đặt. Duy trì hệ thống sạch, căn chỉnh đúng và vận hành gần chế độ thiết kế sẽ giúp bơm hoạt động ổn định và tiết kiệm năng lượng hơn.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

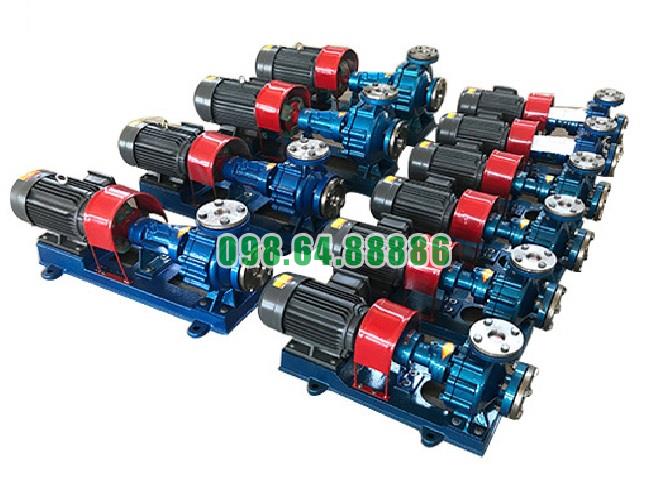

Hình ảnh thực tế bơm dầu truyền nhiệt RY
