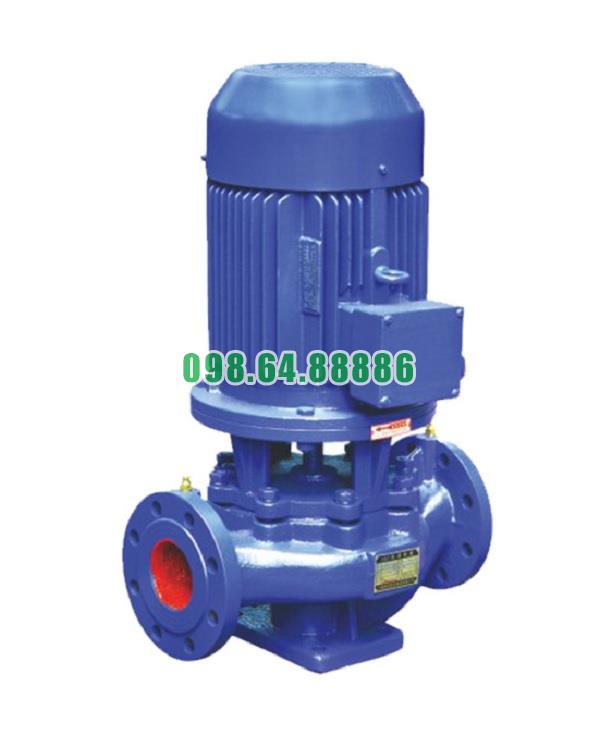

Máy bơm ly tâm trục đứng, bơm đường ống ISG80-250, IRG80-250 22kw, 50m3, 80m

Cấu tạo chính của động cơ bơm ly tâm trục đứng model ISG80-250, IRG80-250

Stato (Stator)

• Thành phần: lõi thép kỹ thuật điện và dây quấn đồng.

• Chức năng: tạo ra từ trường quay khi có dòng điện xoay chiều đi qua cuộn dây.

• Đặc điểm: dây quấn được cách điện theo cấp F hoặc H, đảm bảo chịu nhiệt và làm việc liên tục trong môi trường khắc nghiệt.

Rôto (Rotor)

• Thành phần: lõi thép và thanh dẫn nhôm hoặc đồng, cấu tạo dạng lồng sóc.

• Chức năng: chịu tác động của từ trường quay từ stato để biến đổi thành chuyển động cơ học.

• Đặc điểm: thiết kế chắc chắn, cân bằng động chính xác, giúp vận hành ổn định ở tốc độ cao.

Trục động cơ (Motor shaft)

• Vật liệu: thép hợp kim hoặc inox, nối trực tiếp với trục bơm.

• Chức năng: truyền mô-men xoắn từ rotor sang trục bơm, đảm bảo đồng trục và giảm rung động.

Vỏ động cơ (Motor housing)

• Vật liệu: gang hoặc nhôm đúc, phủ sơn tĩnh điện chống gỉ.

• Chức năng: bảo vệ các bộ phận bên trong, đồng thời tản nhiệt ra môi trường xung quanh.

• Tiêu chuẩn bảo vệ: IP54 – IP55, có khả năng chống bụi và chống nước.

Ổ bi (Bearings)

• Thương hiệu: NSK, SKF hoặc tương đương.

• Chức năng: đỡ trục, giảm ma sát khi quay, giữ cho rotor hoạt động đồng tâm và êm ái.

• Đặc điểm: được bôi trơn bằng mỡ chịu nhiệt, tuổi thọ cao, thích hợp cho vận hành liên tục.

Quạt làm mát (Cooling fan)

• Vị trí: gắn ở đuôi động cơ.

• Chức năng: tạo luồng gió làm mát stato và rotor khi động cơ hoạt động lâu dài.

• Đặc điểm: vận hành êm, giảm nguy cơ quá nhiệt.

Nắp che và hộp cực điện (End shields & Terminal box)

• Nắp che: giữ ổ bi, che chắn bụi bẩn và bảo vệ an toàn.

• Hộp cực điện: nơi kết nối dây nguồn với cuộn dây stato, có gioăng chống nước và bụi.

Động cơ của bơm ly tâm trục đứng ISG80-250, IRG80-250 được cấu tạo bởi các bộ phận chính: stato, rôto, trục động cơ, vỏ động cơ, ổ bi, quạt làm mát, nắp che và hộp cực điện. Sự đồng bộ giữa các chi tiết này giúp động cơ đạt hiệu suất cao, độ bền lớn, vận hành ổn định và an toàn trong nhiều điều kiện làm việc khác nhau.

Các lỗi thường gặp ở bơm ly tâm trục đứng model ISG80-250, IRG80-250 và cách khắc phục

Bơm ly tâm trục đứng ISG80-250, IRG80-250 được thiết kế để vận hành bền bỉ, tuy nhiên trong quá trình sử dụng lâu dài, thiết bị có thể gặp một số sự cố nếu lắp đặt hoặc vận hành chưa đúng cách. Việc nhận biết lỗi và khắc phục kịp thời sẽ giúp bơm duy trì hiệu suất cao và kéo dài tuổi thọ.

1. Bơm không lên nước

Nguyên nhân

• Buồng bơm chưa được mồi đầy nước, chạy khô.

• Đường ống hút bị hở, lọt khí hoặc không kín khít.

• Van hút chưa mở hoặc bị tắc nghẽn bởi rác, cặn bẩn.

• Cánh bơm bị hỏng hoặc mòn quá mức.

Khắc phục

• Mồi đầy nước cho buồng bơm trước khi khởi động.

• Kiểm tra và siết chặt các mối nối trên ống hút.

• Vệ sinh lưới lọc, van hút và loại bỏ dị vật.

• Thay thế cánh bơm nếu hư hỏng nặng.

2. Lưu lượng và áp lực không đạt thiết kế

Nguyên nhân

• Cánh bơm bị mòn, giảm khả năng tạo áp lực.

• Đường ống hút quá dài, nhiều co gấp khúc gây tổn thất cột áp.

• Đường ống bị tắc hoặc bán tắc do cặn lắng.

• Vận hành ngoài vùng hiệu suất tối ưu (BEP).

Khắc phục

• Thay mới hoặc gia công lại cánh bơm.

• Thiết kế lại đường ống hút cho hợp lý, hạn chế đoạn cong.

• Vệ sinh đường ống định kỳ.

• Điều chỉnh chế độ vận hành để bơm hoạt động trong vùng hiệu suất tốt nhất.

3. Bơm bị rung mạnh, phát ra tiếng ồn lớn

Nguyên nhân

• Bệ móng lắp đặt không vững chắc, bulông chân đế lỏng.

• Vòng bi mòn, khô mỡ hoặc bị hỏng.

• Trục bơm bị cong hoặc lệch tâm với động cơ.

• Có khí lọt vào dòng chảy, gây hiện tượng xâm thực (cavitation).

Khắc phục

• Siết chặt bulông chân đế, gia cố móng bơm.

• Kiểm tra, bôi trơn hoặc thay mới vòng bi.

• Kiểm tra độ đồng tâm, căn chỉnh lại trục bơm và động cơ.

• Giữ mực nước hút ổn định, giảm chiều cao hút để tránh cavitation.

4. Phớt cơ khí bị rò rỉ

Nguyên nhân

• Lắp đặt sai hoặc phớt bị lệch tâm.

• Phớt mòn, nứt, bề mặt ma sát bị xước.

• Vận hành bơm khô làm cháy phớt.

• Có hạt cát, dị vật trong chất lỏng gây xước phớt.

Khắc phục

• Lắp lại phớt đúng kỹ thuật, đảm bảo đồng tâm.

• Thay phớt mới khi có dấu hiệu hỏng.

• Luôn mồi đầy nước trước khi khởi động bơm.

• Lắp lưới lọc đầu hút để ngăn dị vật.

5. Động cơ quá nhiệt hoặc nhảy aptomat

Nguyên nhân

• Bơm chạy quá tải, áp lực vượt quá thiết kế.

• Điện áp cấp không ổn định, thiếu pha hoặc quá tải.

• Vòng bi khô mỡ, gây ma sát lớn.

• Cánh bơm bị kẹt do dị vật.

Khắc phục

• Vận hành bơm trong vùng làm việc cho phép.

• Kiểm tra nguồn điện, lắp đặt bảo vệ quá tải và mất pha.

• Bôi trơn vòng bi đúng chu kỳ.

• Vệ sinh buồng bơm, loại bỏ dị vật kẹt trong cánh.

Các lỗi thường gặp ở bơm ly tâm trục đứng ISG80-250, IRG80-250 chủ yếu xuất phát từ lắp đặt sai, vận hành chưa đúng kỹ thuật hoặc bảo trì không thường xuyên. Việc khắc phục cần tập trung vào kiểm tra đường ống, vòng bi, phớt cơ khí và cánh bơm. Khi tuân thủ đúng quy trình bảo dưỡng định kỳ, bơm sẽ vận hành ổn định, giảm sự cố và kéo dài tuổi thọ thiết bị.

Thông số kỹ thuật và kích thước bơm model ISG80-250

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-250

Đường cong hiệu suất bơm model ISG80-250

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-250

Phụ kiện và kích thước lắp đặt bơm model ISG80-250

Phương thức lắp đặt bơm model ISG80-250
