Bơm tăng áp trục đứng ISG50-250B, IRG50-250B được thiết kế với kết cấu đồng trục thẳng đứng, tối ưu cho việc cấp nước và tăng áp lực ổn định trong các hệ thống kỹ thuật. Dưới đây là phân tích chi tiết từng bộ phận cấu tạo nên máy bơm:
Được đúc nguyên khối từ gang chịu áp lực cao hoặc inox 304 (tùy chọn), có nhiệm vụ bảo vệ và bao bọc toàn bộ buồng làm việc bên trong.
Thiết kế dạng trụ đứng, có mặt bích hút – xả thẳng hàng giúp kết nối trực tiếp với hệ thống đường ống, giảm tổn thất dòng chảy và tiết kiệm không gian.
Cánh kín, đúc từ đồng, gang hợp kim hoặc inox, được gia công chính xác theo nguyên lý thủy lực nhằm tạo ra lực ly tâm mạnh khi quay.
Trong model đa tầng, sẽ có nhiều cánh bơm được xếp theo chiều dọc để tăng cột áp từng tầng, rất phù hợp với hệ thống cấp nước lên cao hoặc tăng áp cho nhiều điểm tiêu thụ.
Là trục quay đồng trục với động cơ, làm bằng thép hợp kim hoặc inox, có độ cứng cao và được xử lý nhiệt để chống mài mòn.
Trục bơm truyền động trực tiếp từ động cơ xuống cánh bơm, không thông qua khớp nối, giúp giảm tổn thất năng lượng và tăng độ đồng tâm khi vận hành.
Được lắp tại vị trí trục xuyên qua thân bơm để ngăn rò rỉ nước ra ngoài.
Cấu tạo gồm hai bề mặt tiếp xúc (thường là carbon–ceramic hoặc carbon–SiC), làm kín nhờ lực ép lò xo và áp lực hệ thống.
Dễ thay thế và bảo trì, là bộ phận quan trọng trong việc duy trì hoạt động khô ráo của mô-tơ.
Hệ thống bạc đạn có chức năng giữ ổn định trục bơm khi quay ở tốc độ cao, chống rung lắc và giảm ma sát.
Sử dụng loại vòng bi chuyên dụng chịu tải trọng dọc và ngang, được bôi trơn bằng mỡ chịu nhiệt hoặc dầu nhớt định kỳ.
Nơi dòng chất lỏng sau khi rời khỏi cánh bơm được tăng áp và chuyển đổi động năng thành áp năng, tạo áp lực cần thiết để đẩy nước ra khỏi hệ thống.
Buồng xoắn được thiết kế đồng tâm với trục bơm, đảm bảo dòng chảy ổn định và giảm xoáy rối.
Là động cơ không đồng bộ 3 pha, được gắn liền trên phần đầu của thân bơm theo chiều thẳng đứng.
Động cơ thường có cấp bảo vệ IP54 trở lên, cách điện cấp F hoặc H, đảm bảo hoạt động liên tục trong môi trường công nghiệp.
Quạt làm mát phía sau giúp động cơ giải nhiệt hiệu quả trong điều kiện vận hành 24/7.
Nằm thẳng hàng trên thân bơm, thường được gia công theo tiêu chuẩn JIS, DIN hoặc ANSI, giúp dễ kết nối với hệ thống đường ống có sẵn.
Tích hợp lỗ thoát khí hoặc vị trí gắn cảm biến áp suất, đồng hồ đo lưu lượng tùy theo yêu cầu lắp đặt.
Nắp bơm bảo vệ cụm phớt cơ khí và đầu trục, dễ tháo rời để kiểm tra bảo trì.
Đế bơm dùng để cố định toàn bộ cụm bơm xuống nền bê tông hoặc khung thép, đảm bảo sự vững chắc khi vận hành.
Cảm biến nhiệt độ hoặc rung động để cảnh báo khi bơm hoạt động bất thường
Khớp nối mềm gắn giữa bơm và đường ống để giảm chấn và giãn nở nhiệt
Tủ điều khiển kèm biến tần giúp bơm vận hành tự động và tiết kiệm điện
Cấu tạo đồng bộ, chính xác và tối ưu của bơm tăng áp trục đứng ISG50-250B, IRG50-250B giúp thiết bị vận hành bền bỉ, đạt hiệu suất cao và dễ bảo trì.
Bơm ISG50-250B, IRG50-250B là bơm ly tâm trục đứng đơn tầng hoặc đa tầng cánh, hoạt động theo nguyên lý biến đổi động năng thành áp năng thông qua lực ly tâm sinh ra từ cánh bơm quay với tốc độ cao. Trong quá trình vận hành, bơm đồng thời thực hiện hai chức năng: hút chất lỏng vào buồng bơm và đẩy chất lỏng ra hệ thống với áp lực lớn.
Khi động cơ khởi động, trục bơm quay và kéo theo cánh bơm quay đồng tâm trong buồng bơm.
Áp suất tại tâm cánh bơm giảm đột ngột do lực ly tâm đẩy nước ra ngoại vi.
Sự giảm áp suất này tạo ra chênh lệch áp suất giữa đầu hút và tâm cánh bơm, khiến chất lỏng từ nguồn cấp bị hút vào buồng bơm một cách tự nhiên.
Bơm phải được mồi đầy nước trước khi vận hành, vì bơm ly tâm không thể hút khí.
Đầu hút phải được bố trí hợp lý, không có rò rỉ hoặc cản trở lưu thông (bằng rọ hút hoặc van một chiều).
Chiều cao hút tối đa thường không vượt quá 4m, tính từ mặt nước tới trục bơm.
Khi chất lỏng vào bên trong cánh bơm và bị lực ly tâm đẩy ra mép ngoài, vận tốc dòng chảy tăng mạnh.
Chất lỏng sau đó đi vào buồng xoắn (volute casing) hoặc kênh dẫn hướng, nơi vận tốc dòng chảy được chuyển thành áp suất.
Dòng nước áp cao tiếp tục di chuyển theo đường ống đầu ra, cấp cho hệ thống sử dụng như: vòi nước, thiết bị HVAC, hệ thống PCCC...
Thiết kế trục thẳng đứng và nhiều tầng cánh giúp tạo áp lực lớn mà không cần tăng công suất động cơ quá nhiều.
Nhờ thiết kế đẩy theo phương thẳng đứng, bơm giảm tối đa tổn thất áp suất do ma sát, đặc biệt hiệu quả cho hệ thống cấp nước lên cao hoặc hệ tăng áp tuyến dài.
Quá trình hút và đẩy diễn ra đồng thời, liên tục, hình thành một dòng chảy kín và đều.
Bơm hoạt động hiệu quả nhất khi không có khí lẫn trong buồng bơm, đường ống được mồi kín và không có rò rỉ áp.
Nếu đầu hút bị tắc hoặc buồng bơm có không khí, quá trình hút bị gián đoạn, kéo theo việc đẩy nước cũng bị yếu hoặc mất hoàn toàn.
Bơm ISG50-250B, IRG50-250B sử dụng nguyên lý ly tâm để hút chất lỏng nhờ chênh lệch áp suất, và đẩy chất lỏng nhờ lực ly tâm kết hợp chuyển hóa năng lượng dòng chảy. Thiết kế trục đứng và nhiều tầng cánh giúp tăng hiệu quả hút – đẩy trong không gian lắp đặt nhỏ gọn, đặc biệt phù hợp cho các hệ thống tăng áp ở tòa nhà cao tầng, nhà máy công nghiệp và hệ thống tuần hoàn trung tâm

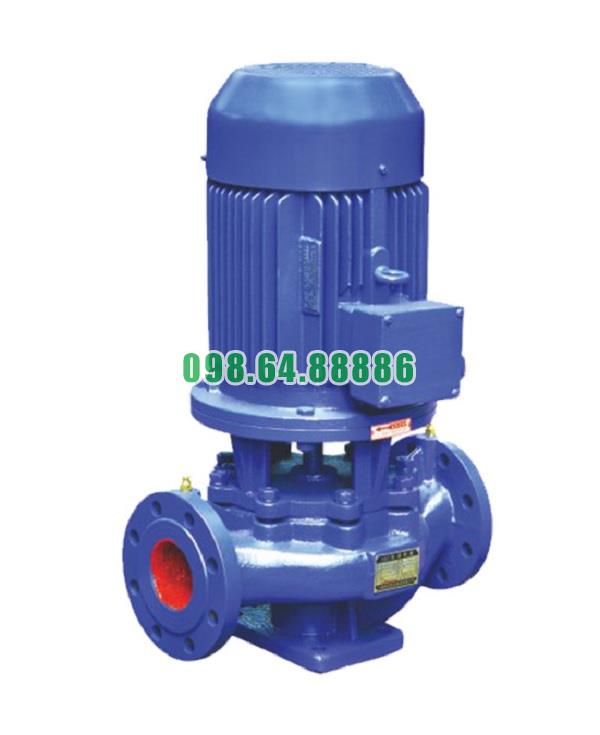

Bơm trục thẳng đứng, bơm ly tâm, bơm lùa ISG50-250B, IRG50-250B 7.5kw
13.824.000 VND
