Bơm ISG65-315 và IRG65-315 có thiết kế trục thẳng đứng, đồng tâm với trục động cơ, tạo thành một cụm thống nhất truyền động trực tiếp. Nhờ vậy, không cần khớp nối trung gian, giúp:
Giảm tổn thất năng lượng do không có sai lệch trục
Tăng độ ổn định trong vận hành
Hạn chế rung động và tiếng ồn
Thiết kế đồng trục cũng làm cho toàn bộ cụm bơm trở nên gọn gàng, chắc chắn và dễ cân chỉnh.
Kiểu inline (hút – xả cùng phương, cùng trục) là một trong những đặc điểm hiện đại của dòng bơm này, giúp:
Dòng chảy đi qua bơm theo một đường thẳng → giảm tổn thất áp suất
Lắp đặt dễ dàng trong hệ thống ống hiện hữu
Thuận tiện bảo trì mà không cần tháo rời toàn bộ đường ống

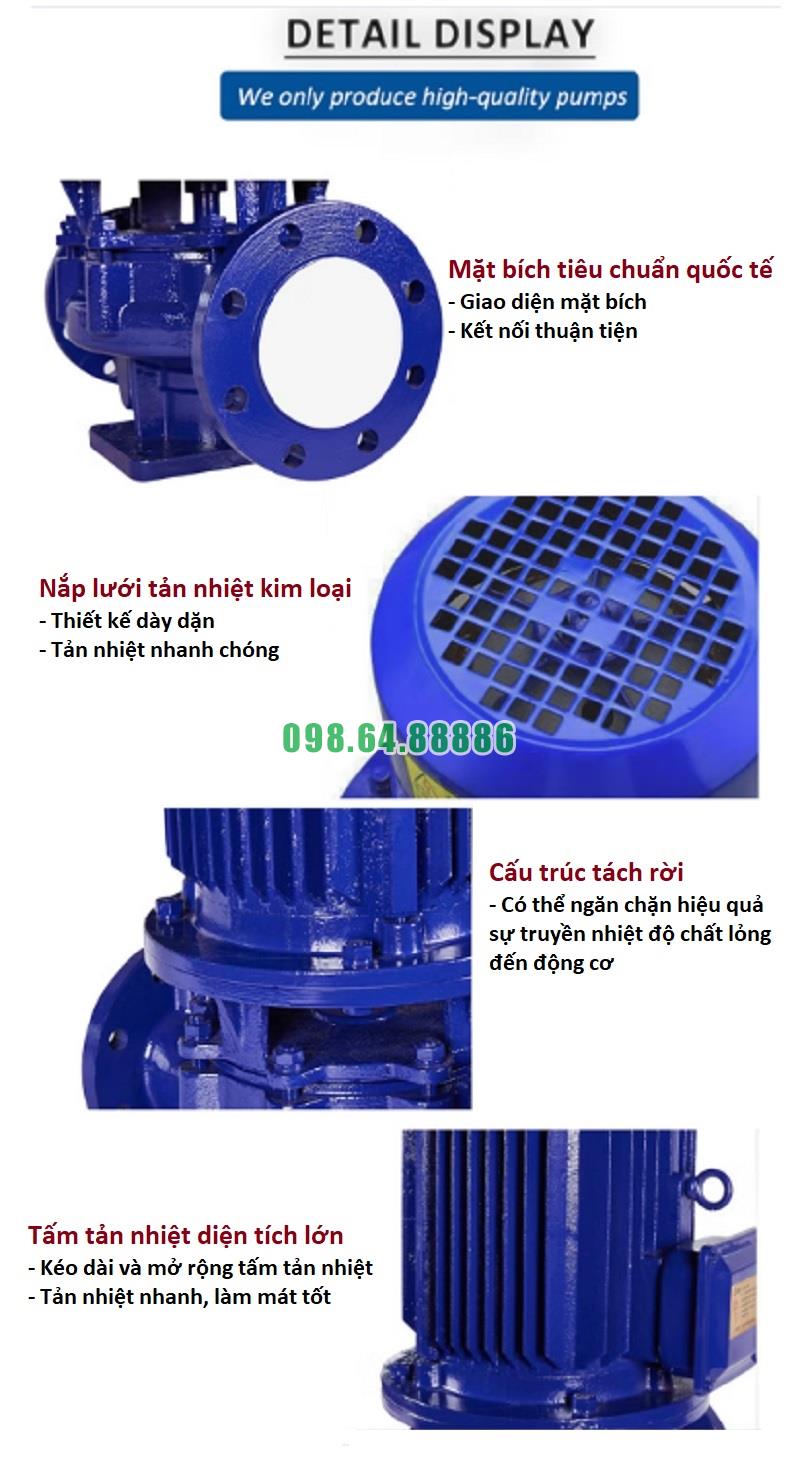

Cổng hút và xả được chế tạo chuẩn mặt bích DIN/ISO/JIS, dễ dàng kết nối với đa dạng đường ống công nghiệp.
Với thiết kế thẳng đứng, bơm ISG65-315 và IRG65-315 chiếm ít diện tích sàn, phù hợp lắp đặt tại:
Các trạm bơm trong nhà cao tầng
Phòng máy chật hẹp
Hệ thống kỹ thuật tòa nhà và khu công nghiệp
Toàn bộ thân bơm được bố trí dọc trục, giảm tối đa kích thước theo phương ngang, giúp tối ưu hóa không gian sử dụng.
Các bộ phận tiếp xúc chất lỏng như thân bơm, cánh, trục được chế tạo từ:
Gang cầu, gang xám: dùng trong hệ nước sạch tiêu chuẩn

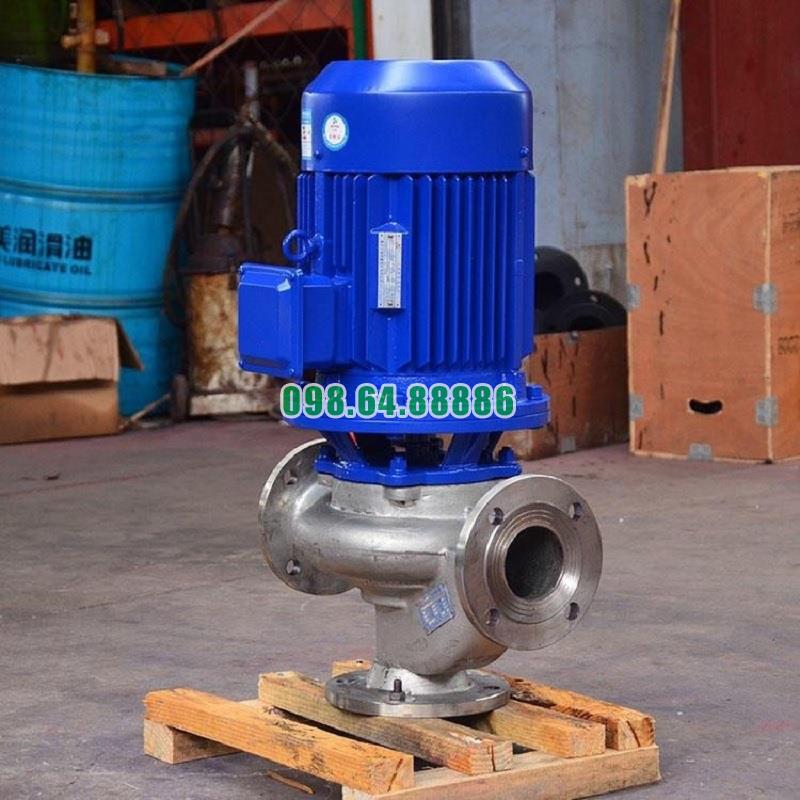

Thép không gỉ 304/316: dùng cho môi trường ăn mòn, nước nóng hoặc hóa chất nhẹ
Bên ngoài được phủ lớp sơn epoxy hai thành phần, giúp bảo vệ chống gỉ, chống mài mòn và gia tăng tuổi thọ.
Thiết kế hiện đại cho phép:
Tháo phớt cơ khí, bạc đạn hoặc cánh bơm từ phía trên, không cần tháo toàn bộ bơm khỏi hệ thống
Lắp ráp đơn giản, thuận tiện kiểm tra định kỳ và thay thế linh kiện
Có thể tích hợp cảm biến rung, cảm biến nhiệt hoặc công tắc áp suất tùy hệ thống điều khiển
Động cơ đi kèm là loại:
3 pha, IP55, cấp cách điện F, tốc độ 1450 vòng/phút
Tùy chọn biến tần điều chỉnh tốc độ giúp tiết kiệm điện và tối ưu vận hành
Có thể nâng cấp thành động cơ chống cháy nổ dùng trong môi trường xăng dầu, hóa chất
Bơm ISG65-315 và IRG65-315 có thể được cấu hình theo yêu cầu kỹ thuật như:
Tùy chọn vật liệu cánh và trục
Lắp thêm đồng hồ đo áp, van một chiều, van an toàn
Tùy chỉnh chiều cao chân đế, chiều quay, loại khớp nối mềm
Trước khi khởi động, buồng bơm của ISG65-315 hoặc IRG65-315 cần được mồi đầy nước để tránh hiện tượng chạy khô – một trong những nguyên nhân gây hỏng phớt cơ khí và làm nóng trục.
Van hút và van xả được kiểm tra ở trạng thái mở đúng mức. Nếu hệ thống có đường ống dài hoặc mực nước thấp hơn bơm, cần lắp thêm van một chiều hoặc thiết bị chống tụt nước để giữ cột nước trong buồng bơm.
Sau khi được cấp điện, động cơ điện truyền lực trực tiếp cho trục bơm, nhờ thiết kế đồng trục thẳng đứng, toàn bộ lực quay được truyền thẳng vào cánh bơm mà không qua khớp nối trung gian.
Cánh bơm bắt đầu quay với tốc độ cao (thường 2900 vòng/phút), tạo ra lực ly tâm mạnh mẽ tác động lên khối chất lỏng trong buồng bơm.
Khi cánh bơm quay, chất lỏng bên trong bị đẩy văng ra mép ngoài của cánh, từ đó:
Tạo ra vùng áp suất thấp ở tâm cánh bơm (vùng gần trục).
Áp suất khí quyển hoặc áp lực trong bể chứa đẩy nước từ đầu hút vào trung tâm cánh bơm.
Dòng nước liên tục được hút vào tâm cánh và đẩy ra mép ngoài, tạo nên một dòng chảy liên tục trong buồng bơm.
Nhờ cấu trúc cánh kín và buồng xoắn (volute), nước sau khi ra khỏi cánh được dẫn theo đường cong bên trong thân bơm, tăng dần áp lực trước khi thoát ra cửa xả.
Sau khi được gia tốc bởi lực ly tâm, nước được đẩy qua đầu ra (ống xả) với áp lực cao. Áp lực này đủ để cấp nước đến các vị trí xa hoặc cao, tùy theo thông số thiết kế của model bơm.
Trong model ISG65-315, nước thường là nước sạch, nước lạnh, nước sinh hoạt. Trong khi đó, model IRG65-315 chịu được nước nóng lên đến 120°C, nên được dùng cho hệ thống lò hơi, tuần hoàn HVAC hoặc cấp nước nóng công nghiệp.
Khi bơm đi vào trạng thái ổn định, các yếu tố kỹ thuật cần được theo dõi gồm:
Áp suất đầu ra và lưu lượng thực tế so với yêu cầu thiết kế.
Nhiệt độ động cơ và vòng bi (không vượt quá mức cho phép).
Độ rung và tiếng ồn – nếu có rung mạnh hoặc âm thanh bất thường, cần kiểm tra lệch trục, thiếu nước hoặc khí trong buồng bơm.
Nếu có tích hợp biến tần (inverter), bơm có thể tự điều chỉnh tốc độ quay phù hợp với lưu lượng tải thực tế, từ đó tiết kiệm năng lượng và giảm hao mòn.
Khi dừng vận hành, cần:
Đóng từ từ van xả để giảm áp suất, tránh nước dội ngược về buồng bơm.
Ngắt điện cấp cho động cơ thông qua contactor hoặc biến tần.
Không dừng đột ngột khi đang chạy ở lưu lượng lớn, tránh sốc thủy lực gây nứt vỡ đường ống hoặc hỏng phớt.
Sau khi tắt máy, nếu bơm không hoạt động trong thời gian dài, nên xả cạn nước trong buồng bơm để tránh đóng cặn, oxy hóa hoặc tạo áp suất dư trong thân bơm.
Quá trình vận hành của bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 diễn ra theo nguyên lý ly tâm, kết hợp với cấu trúc đồng trục và dẫn dòng tối ưu, giúp thiết bị hoạt động ổn định, mạnh mẽ và tiết kiệm năng lượng. Để đảm bảo hiệu quả và độ bền, cần tuân thủ đúng quy trình từ mồi nước, khởi động, theo dõi đến dừng máy an toàn. Đây là những bước cơ bản nhưng quan trọng để khai thác tối đa hiệu suất của dòng bơm công nghiệp này
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315-luu-luong-25-m3h.html

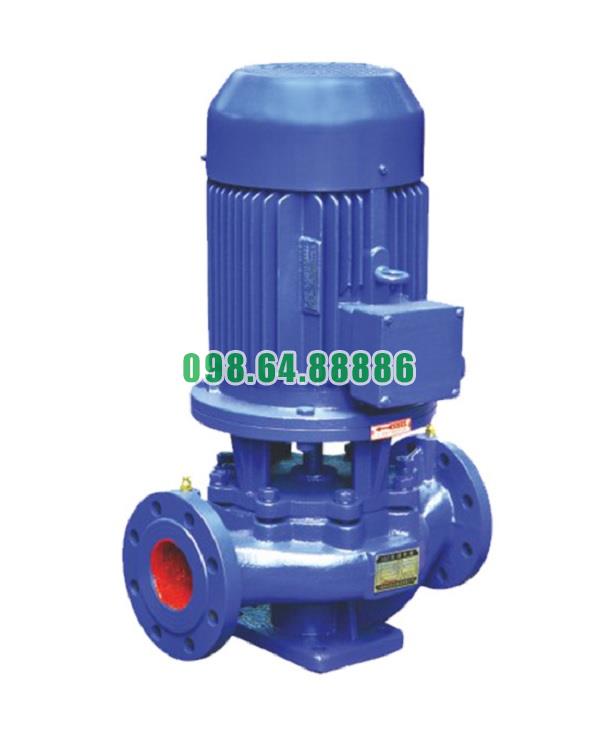

Máy bơm ly tâm trục đứng inline, bơm tăng áp, bơm inline ISG65-315, IRG65-315 30kw
