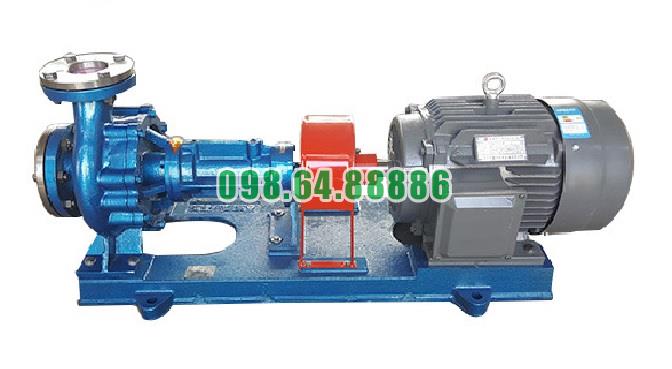

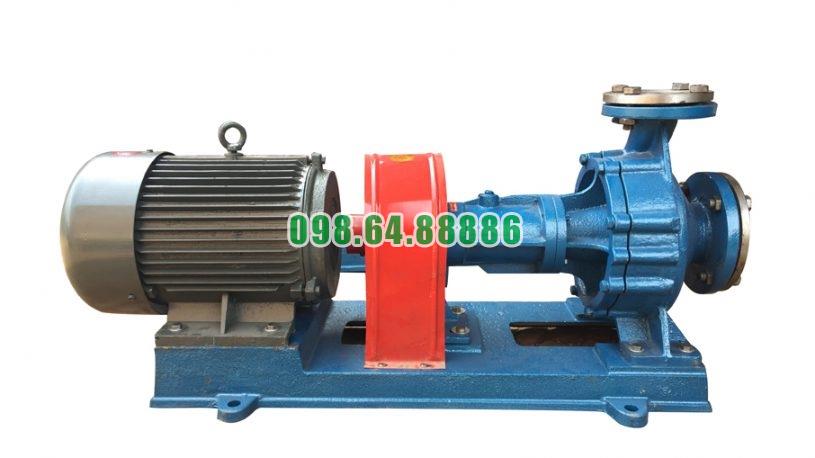

Bơm dầu truyền nhiệt RY80-50-250 là model thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu tải nhiệt và các chất lỏng nhiệt độ cao trong hệ thống gia nhiệt công nghiệp. Bơm phù hợp với môi chất có tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C.
Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với các hệ thống cần duy trì lưu lượng dầu nóng tương đối lớn và tuần hoàn liên tục.
Tên model thể hiện các thông số kích thước danh nghĩa cơ bản của bơm:
Cách đặt tên này giúp người sử dụng nhận biết nhanh cấu hình cơ bản của bơm khi lựa chọn thiết bị cho hệ thống.

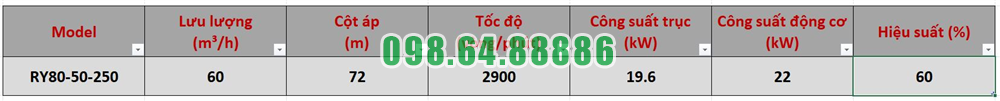

Ở điểm làm việc ưu tiên, RY80-50-250 có các thông số:
| Thông số | Giá trị |
|---|---|
| Lưu lượng | 60 m³/h |
| Cột áp | 72 m |
| Tốc độ quay | 2.900 vòng/phút |
| Công suất trục | 19,6 kW |
| Công suất động cơ | 22 kW |
| Hiệu suất | 60% |
Ngoài ra, bảng thông số còn công bố một điểm làm việc khác ở 50 m³/h, cột áp 80 m, công suất trục 18,7 kW và hiệu suất 58%.
Như vậy, RY80-50-250 có thể làm việc tại các điểm khác nhau trên đặc tính bơm, nhưng cần lựa chọn vùng vận hành phù hợp với yêu cầu thực tế của hệ thống.
Một đặc điểm nổi bật của RY80-50-250 là kết cấu đỡ một phía, kết hợp chân đỡ và gối đỡ trung tâm.
Bơm được cấu tạo từ các cụm chính gồm:
Cách tổ chức thành từng cụm giúp thuận tiện cho việc tháo kiểm tra, bảo dưỡng bánh công tác, trục, vòng bi và bộ làm kín.
RY80-50-250 có cửa hút bố trí theo hướng trục, trong khi cửa xả bố trí theo hướng tâm và phương thẳng đứng.
Dầu tải nhiệt đi vào vùng trung tâm bánh công tác qua cửa hút. Khi bánh công tác quay, dầu nhận năng lượng rồi di chuyển ra phía ngoài và được dẫn tới cửa xả.
Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm và tạo đường dòng tương đối rõ ràng qua thân bơm.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm số lượng đường ống và thiết bị phụ trợ xung quanh bơm, đồng thời làm kết cấu tổng thể gọn hơn.
Đối với các hệ thống dầu nóng công nghiệp, đây là một lợi thế vì người vận hành không phải bố trí thêm một mạch nước làm mát riêng theo kiểu truyền thống.
RY80-50-250 sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing được bố trí tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu tải nhiệt rò ra ngoài. Phớt dầu chịu nhiệt được bố trí trong cụm cơ khí phía ổ trục.
Do bơm thường xuyên làm việc với dầu nóng, tình trạng của hệ thống làm kín cần được kiểm tra định kỳ, đặc biệt khi xuất hiện rò rỉ bất thường.
Thân ổ trục của RY80-50-250 chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Một ổ bi nằm về phía bánh công tác, ổ còn lại nằm phía khớp nối. Việc duy trì tình trạng bôi trơn tốt cho hai ổ bi rất quan trọng vì trục hoạt động liên tục ở tốc độ 2.900 vòng/phút.
Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch để bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ theo chủng loại quy định.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Đây là thông số về cấp chịu áp của kết cấu, không phải áp suất vận hành cố định của bơm.
Trong thực tế, áp suất làm việc còn liên quan đến cột áp, khối lượng riêng của dầu và điều kiện cụ thể của hệ thống.
Dòng bơm RY được sử dụng trong nhiều lĩnh vực có hệ thống gia nhiệt bằng dầu tải nhiệt, như:
Trong các hệ thống này, bơm có nhiệm vụ duy trì dòng dầu nóng tuần hoàn giữa thiết bị gia nhiệt và các thiết bị tiêu thụ nhiệt.
Để RY80-50-250 làm việc ổn định, cần chú ý một số điều kiện cơ bản.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và loại bỏ không khí. Van hút cần mở hoàn toàn, trong khi van xả được mở từ từ sau khi bơm đạt tốc độ ổn định.
Khi làm việc với dầu nóng, bơm phải được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ.
Ngoài ra, bơm không nên vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế trong thời gian dài.
Bơm và động cơ được lắp trên cùng một bệ và liên kết bằng khớp nối mềm.
Sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Đường ống hút và xả cần có giá đỡ độc lập, tránh để trọng lượng đường ống truyền trực tiếp vào thân bơm. Việc căn chỉnh chính xác giúp hạn chế rung, nóng ổ bi và ảnh hưởng tới bộ làm kín.
Tìm hiểu tổng quan về dòng bơm dầu truyền nhiệt RY80-50-250 trong công nghiệp cho thấy đây là model chuyên dụng cho nhiệm vụ tuần hoàn dầu nóng, với khả năng làm việc cùng môi chất có nhiệt độ đến 350°C.
Bơm có cấu hình 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, kết hợp các đặc điểm như tản nhiệt tự nhiên, kết cấu đỡ một phía, hai ổ bi định vị rôto, packing kết hợp phớt chịu nhiệt và mặt bích cấp áp suất 16 bar.
Nhờ đó, RY80-50-250 phù hợp với nhiều hệ thống gia nhiệt công nghiệp cần vận chuyển và tuần hoàn dầu tải nhiệt liên tục, với điều kiện thiết bị được lựa chọn, lắp đặt và vận hành đúng yêu cầu kỹ thuật
Bơm dầu truyền nhiệt RY80-50-250 tối ưu hóa quy trình truyền nhiệt công nghiệp chủ yếu nhờ khả năng duy trì dòng dầu tải nhiệt ổn định giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, model này phù hợp với các hệ thống tuần hoàn dầu nóng có nhu cầu lưu lượng tương đối lớn và trở lực đường ống đáng kể.
Giá trị của RY80-50-250 không nằm ở việc trực tiếp tạo nhiệt, mà ở khả năng vận chuyển nhiệt lượng liên tục thông qua dòng dầu tải nhiệt.
Trong hệ thống gia nhiệt công nghiệp, nhiệt lượng từ nguồn nhiệt phải được đưa tới thiết bị sản xuất thông qua dầu tải nhiệt.
RY80-50-250 có thể làm việc tại điểm 60 m³/h – 72 m, giúp một lượng dầu tương đối lớn lưu thông liên tục trong hệ thống.
Khi dòng dầu được duy trì ổn định, quá trình truyền nhiệt từ nguồn gia nhiệt đến thiết bị cũng có điều kiện diễn ra liên tục hơn. Điều này đặc biệt hữu ích đối với các dây chuyền cần giữ nhiệt trong thời gian dài hoặc có nhiều thiết bị sử dụng chung một vòng dầu nóng.
Một vòng dầu tải nhiệt thường gồm nhiều đường ống, van, co cút và thiết bị trao đổi nhiệt. Các thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu vượt qua những trở lực đó và tiếp tục tuần hoàn.
Nhờ vậy, dầu nóng không chỉ rời khỏi nguồn gia nhiệt mà còn có khả năng đi qua toàn bộ mạng đường ống rồi quay trở lại.
Muốn đạt hiệu quả tốt, tổng trở lực thực tế của hệ thống cần phù hợp với đặc tính của bơm. Khi đó, RY80-50-250 mới có thể phát huy đúng điểm làm việc thiết kế.
Trong nhà máy, dầu tải nhiệt có thể được đưa tới nhiều thiết bị sử dụng nhiệt khác nhau.
RY80-50-250 đóng vai trò tạo dòng tuần hoàn chung, giúp nhiệt lượng được vận chuyển từ nguồn nhiệt tới các khu vực cần sử dụng.
Với lưu lượng 60 m³/h, bơm có khả năng phục vụ một hệ thống tương đối lớn nếu mạng đường ống và nhu cầu nhiệt được thiết kế phù hợp.
Việc duy trì dòng dầu ổn định cũng giúp hạn chế tình trạng một khu vực nhận quá ít dầu trong khi khu vực khác có lưu lượng quá lớn do hệ thống mất cân bằng.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất không vượt quá 350°C.
Đặc điểm này cho phép RY80-50-250 được sử dụng trong nhiều hệ thống truyền nhiệt công nghiệp như hóa chất, nhựa, cao su, dệt nhuộm, chế biến thực phẩm, vật liệu làm đường và các dây chuyền gia nhiệt khác.
Tuy nhiên, 350°C là giới hạn của môi chất theo phạm vi dòng bơm, không phải mức nhiệt bắt buộc của hệ thống.
RY80-50-250 sử dụng động cơ 22 kW truyền động qua khớp nối mềm tới trục bơm.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu tải nhiệt nhận năng lượng và được đẩy vào hệ thống.
Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Sự kết hợp giữa tốc độ quay, bánh công tác và động cơ giúp bơm duy trì lưu lượng – cột áp cần thiết cho vòng truyền nhiệt.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Điều này giúp giảm nhu cầu lắp đặt thêm đường nước làm mát riêng cho cụm bơm.
Trong một hệ thống truyền nhiệt công nghiệp vốn đã có nhiều đường ống và thiết bị, việc giảm bớt hệ thống phụ trợ giúp bố trí cụm bơm gọn hơn và giảm số hạng mục cần vận hành, kiểm tra và bảo dưỡng.
Khả năng tối ưu hóa quá trình truyền nhiệt chỉ đạt được khi RY80-50-250 được vận hành đúng.
Trước khi khởi động với dầu nóng, bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Khi bơm đạt tốc độ ổn định, van xả được mở từ từ để đưa bơm tới lưu lượng yêu cầu.
Trong quá trình làm việc cần theo dõi lưu lượng, áp suất, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Dòng RY không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Lưu lượng quá thấp có thể làm trạng thái làm việc của bơm kém ổn định và ảnh hưởng đến khả năng tuần hoàn nhiệt.
Nếu dây chuyền thường xuyên giảm tải, cần xem xét đường hồi bypass hoặc giải pháp điều chỉnh phù hợp để vẫn duy trì lưu lượng tối thiểu qua bơm.
Điều này giúp cả bơm và vòng truyền nhiệt duy trì trạng thái ổn định hơn.
Tại 60 m³/h – 72 m, RY80-50-250 đạt hiệu suất khoảng 60%.
Trong các điểm làm việc được công bố cho model này, đây là mức hiệu suất cao hơn điểm 50 m³/h – 80 m.
Vì vậy, nếu đặc tính hệ thống phù hợp, vận hành quanh khu vực 60 m³/h – 72 m là một lựa chọn hợp lý để khai thác khả năng của bơm và duy trì vòng dầu tải nhiệt ổn định.
Bơm dầu truyền nhiệt RY80-50-250 tối ưu hóa quy trình truyền nhiệt công nghiệp bằng cách duy trì dòng dầu nóng liên tục, cung cấp đủ cột áp để vượt qua trở lực và hỗ trợ phân phối nhiệt tới các thiết bị trong hệ thống.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 phù hợp với nhiều vòng tuần hoàn dầu tải nhiệt công nghiệp có yêu cầu tương ứng.
Hiệu quả thực tế phụ thuộc vào việc lựa chọn đúng điểm làm việc, duy trì lưu lượng phù hợp, gia nhiệt đúng quy trình và kiểm soát ổn định áp suất – nhiệt độ – độ rung. Khi các điều kiện này được đảm bảo, RY80-50-250 có thể góp phần nâng cao tính ổn định và hiệu quả của toàn bộ quá trình truyền nhiệt công nghiệp

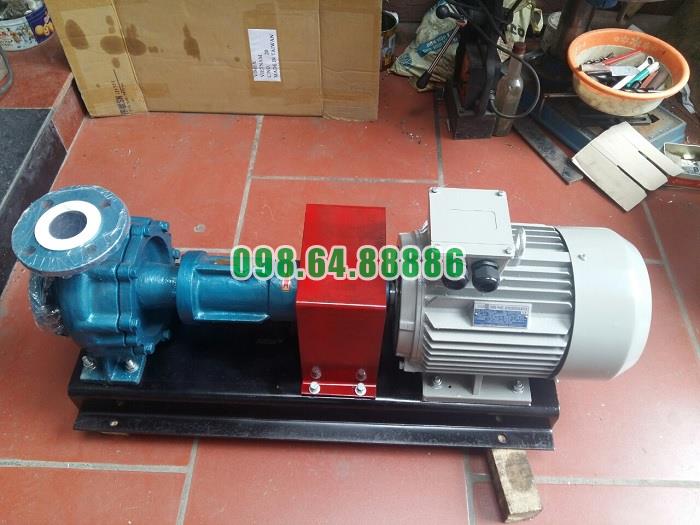

Bơm dầu nhiệt độ cao RY80-50-250 cột áp 72 m, motor 22 kW, lưu lượng 60 m3/h
