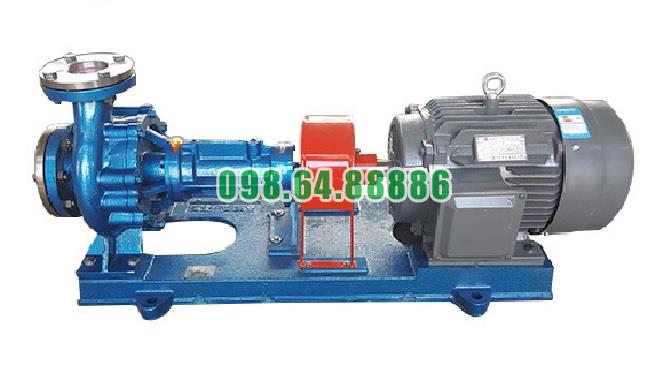

Bơm dầu truyền nhiệt RY125-80-200 – Cấu tạo thân bơm và khả năng bảo vệ cụm thủy lực
Trong bơm dầu truyền nhiệt RY125-80-200, thân bơm là bộ phận bao che và định hướng dòng chảy, đồng thời giữ vai trò bảo vệ cụm thủy lực bên trong. Cụm thủy lực gồm những chi tiết trực tiếp tiếp xúc và tác động lên dầu truyền nhiệt như bánh công tác, khoang hút, khoang đẩy và các bề mặt dẫn dòng. Khi thân bơm được thiết kế phù hợp, các bộ phận này có thể làm việc ổn định hơn, hạn chế tác động của áp suất, nhiệt độ, rung động và tạp chất trong môi chất.
Thân bơm không trực tiếp tạo ra năng lượng cho dòng dầu. Nhiệm vụ chính của thân bơm là tạo khoang làm việc, dẫn dầu từ cửa hút đến bánh công tác rồi chuyển dòng dầu sang cửa đẩy. Bên cạnh đó, thân bơm còn duy trì vị trí tương đối của các chi tiết, hạn chế rò rỉ và bảo vệ cụm thủy lực khỏi tác động từ bên ngoài.
Vai trò của thân bơm trong cụm bơm dầu nhiệt
Dầu truyền nhiệt thường được vận chuyển ở nhiệt độ cao và có thể phải tuần hoàn liên tục trong nhiều giờ. Trong điều kiện đó, thân bơm phải đồng thời đáp ứng yêu cầu về độ bền cơ học, độ kín, khả năng chịu nhiệt và độ ổn định hình học.
Một thân bơm phù hợp giúp:
•Bao quanh và bảo vệ bánh công tác.
•Tạo đường dẫn dòng dầu từ cửa hút đến cửa đẩy.
•Chịu áp lực do quá trình bơm tạo ra.
•Duy trì khe hở làm việc giữa các bộ phận thủy lực.
•Hạn chế dầu nóng tiếp xúc với các chi tiết bên ngoài.
•Giảm ảnh hưởng của rung động và tác động cơ học lên cụm thủy lực.
Nếu thân bơm bị nứt, biến dạng, ăn mòn hoặc lắp ghép không kín, hiệu suất và độ an toàn của toàn bộ bơm có thể bị ảnh hưởng.
Cấu tạo cơ bản của thân bơm RY125-80-200
Vỏ thân bơm
Vỏ thân bơm là phần bao quanh khoang thủy lực. Đây là kết cấu chính tiếp nhận áp lực của dòng dầu và bảo vệ các chi tiết quay khỏi tác động bên ngoài.
Vỏ thân bơm cần có độ cứng phù hợp để hạn chế biến dạng khi bơm làm việc ở nhiệt độ và áp suất cao. Độ cứng của vỏ cũng góp phần duy trì sự ổn định của khoang dẫn dòng, giảm nguy cơ thay đổi khe hở giữa bánh công tác và các bề mặt bao quanh.
Khi vỏ bị biến dạng, dòng dầu có thể bị rối, bánh công tác có thể bị cọ sát hoặc hiệu suất bơm suy giảm. Vì vậy, tình trạng vỏ thân bơm cần được kiểm tra khi thiết bị xuất hiện rung động, tiếng ồn hoặc rò rỉ bất thường.
Khoang hút
Khoang hút là phần bên trong thân bơm tiếp nhận dầu từ cửa hút và đưa dầu đến vùng trung tâm của bánh công tác. Hình dạng khoang hút ảnh hưởng đến sự phân bố vận tốc và áp suất của dầu trước khi đi vào bánh công tác.
Một khoang hút được thiết kế hợp lý giúp dòng dầu đi vào bánh công tác ổn định hơn, hạn chế dòng xoáy và giảm nguy cơ hình thành vùng áp suất quá thấp. Điều này có ý nghĩa quan trọng đối với bơm dầu nhiệt vì dầu có thể thay đổi độ nhớt theo nhiệt độ và dễ phát sinh tổn thất khi điều kiện hút không phù hợp.
Khoang bánh công tác
Khoang bánh công tác là vùng làm việc bao quanh bánh công tác. Tại đây, dầu nhận năng lượng từ chuyển động quay của bánh công tác và được gia tốc ra phía ngoài.
Kích thước, hình dạng và độ chính xác của khoang này ảnh hưởng đến hiệu suất thủy lực, lưu lượng và cột áp. Thân bơm phải giữ khoang bánh công tác ổn định, đồng thời bảo vệ bánh công tác khỏi va chạm với các vật thể bên ngoài.
Khe hở giữa bánh công tác và bề mặt bao quanh không được quá lớn vì có thể làm tăng dòng rò bên trong. Tuy nhiên, khe hở cũng không được quá nhỏ nếu điều kiện giãn nở nhiệt có thể làm các chi tiết cọ sát khi bơm nóng lên.
Vùng dẫn hướng và khoang đẩy
Sau khi rời khỏi bánh công tác, dầu đi qua vùng dẫn hướng hoặc khoang đẩy trong thân bơm để chuyển thành dòng có áp suất phù hợp trước khi đi ra đường ống.
Vùng dẫn hướng có nhiệm vụ làm giảm sự hỗn loạn của dòng dầu, hỗ trợ chuyển đổi một phần vận tốc thành áp suất và đưa dầu về phía cửa đẩy. Nếu bề mặt dẫn dòng bị bám cặn, xói mòn hoặc biến dạng, tổn thất thủy lực có thể tăng và bơm phải tiêu thụ nhiều năng lượng hơn.
Cửa hút và cửa đẩy tích hợp trên thân bơm
Cửa hút và cửa đẩy là các vị trí kết nối thân bơm với đường ống của hệ thống. Cửa hút tiếp nhận dầu từ phía trước bơm, còn cửa đẩy đưa dầu đã được tăng áp ra hệ thống tuần hoàn.
Kết cấu cửa nối phải bảo đảm độ cứng và độ kín. Mặt bích hoặc vị trí ren bị biến dạng có thể tạo ra rò rỉ dầu nóng và gây tải không đều lên thân bơm. Ngoài ra, đường ống kết nối phải được đỡ độc lập, không để trọng lượng hoặc lực giãn nở của đường ống tác động quá lớn lên cửa bơm.
Bề mặt lắp ghép với nắp bơm
Thân bơm thường kết hợp với nắp bơm hoặc cụm giá đỡ để tạo thành khoang làm việc kín. Bề mặt lắp ghép cần phẳng, sạch và được siết đúng lực để duy trì độ kín trong quá trình vận hành.
Các gioăng hoặc vòng đệm tại mặt ghép có nhiệm vụ lấp kín khe hở nhỏ giữa hai bề mặt. Nếu mặt ghép bị xước, cong hoặc có cặn bẩn, dầu có thể rò rỉ khi nhiệt độ tăng. Rò rỉ kéo dài không chỉ gây thất thoát môi chất mà còn làm giảm khả năng bảo vệ các bộ phận nằm gần khoang thủy lực.
Thân bơm bảo vệ cụm thủy lực như thế nào?
Bảo vệ bánh công tác khỏi tác động bên ngoài
Bánh công tác là chi tiết quay với tốc độ cao và cần duy trì khe hở chính xác trong khoang bơm. Thân bơm bao quanh bánh công tác, ngăn không cho các vật thể bên ngoài tiếp xúc trực tiếp với cánh bơm.
Nhờ lớp bảo vệ này, bánh công tác giảm nguy cơ bị va đập cơ học, bám bẩn từ bên ngoài hoặc hư hỏng do tác động trong quá trình lắp đặt và vận hành. Tuy nhiên, thân bơm không thể thay thế hoàn toàn cho bộ lọc và quy trình làm sạch dầu. Tạp chất đi theo dòng dầu vẫn có thể đi vào khoang thủy lực và gây mài mòn bánh công tác.
Duy trì hình dạng và hướng dòng chảy
Thân bơm định hình các khoang hút, khoang bánh công tác và khoang đẩy. Nhờ đó, dầu được dẫn theo hướng thiết kế thay vì chảy tự do trong một khoảng không không kiểm soát.
Việc duy trì hướng dòng giúp giảm dòng xoáy, hạn chế tổn thất áp suất và bảo vệ bánh công tác khỏi tải thủy lực bất thường. Khi dòng dầu đi vào và rời khỏi bánh công tác ổn định, lực tác động lên trục và ổ trục cũng được kiểm soát tốt hơn.
Chịu áp lực và ngăn biến dạng khoang thủy lực
Trong quá trình bơm, áp suất tại khoang đẩy cao hơn khoang hút. Thân bơm phải chịu chênh lệch áp suất này mà không bị nứt hoặc biến dạng quá mức.
Khả năng chịu áp của thân bơm giúp bảo vệ các chi tiết thủy lực khỏi sự thay đổi hình học của khoang làm việc. Nếu thân bị phồng, nứt hoặc biến dạng, khe hở thủy lực có thể thay đổi, gây dòng rò, cọ sát và giảm hiệu suất.
Hạn chế rò rỉ dầu truyền nhiệt
Thân bơm kết hợp với nắp bơm, gioăng và cụm làm kín để tạo thành một hệ thống kín. Việc hạn chế rò rỉ có ý nghĩa đặc biệt quan trọng vì dầu truyền nhiệt thường có nhiệt độ cao và có thể gây nguy hiểm khi tiếp xúc với người hoặc bề mặt nóng.
Thân bơm bảo vệ cụm thủy lực bằng cách giữ dầu trong khoang dẫn dòng và định hướng dầu đi qua cửa đẩy. Các bề mặt lắp ghép chắc chắn giúp giảm nguy cơ dầu thoát ra ngoài tại các mối nối.
Hỗ trợ ổn định nhiệt cho cụm thủy lực
Dầu nóng truyền nhiệt vào thân bơm và các chi tiết bên trong. Thân bơm phải chịu được sự thay đổi nhiệt độ mà không bị biến dạng quá mức hoặc làm thay đổi bất thường khe hở làm việc.
Khi thân bơm có độ ổn định nhiệt tốt, bánh công tác và các bề mặt dẫn dòng có thể duy trì vị trí tương đối phù hợp trong quá trình khởi động, gia nhiệt và vận hành liên tục. Điều này giúp giảm nguy cơ cọ sát và hạn chế rung động do giãn nở không đều.
Giảm tác động của rung động lên cụm thủy lực
Thân bơm là một phần của kết cấu chịu lực và được liên kết với bệ đỡ, giá đỡ hoặc cụm ổ trục. Một thân bơm có độ cứng phù hợp giúp giảm biến dạng do rung động, giữ cho khoang thủy lực ổn định hơn.
Tuy nhiên, khả năng giảm rung không chỉ phụ thuộc vào thân bơm. Bánh công tác mất cân bằng, trục cong, ổ trục mòn, khớp nối lệch tâm hoặc đường ống chịu tải cũng có thể làm rung tăng. Vì vậy, cần kiểm tra đồng bộ toàn bộ cụm bơm khi phát hiện rung động bất thường.
Vật liệu và yêu cầu đối với thân bơm
Thân bơm dầu truyền nhiệt phải sử dụng vật liệu có độ bền phù hợp với nhiệt độ, áp suất và tính chất của dầu. Vật liệu cần hạn chế biến dạng nhiệt, chịu được tác động cơ học và có khả năng chống ăn mòn trong điều kiện sử dụng.
Các yêu cầu chính đối với thân bơm gồm:
•Đủ độ bền để chịu áp suất làm việc.
•Có độ cứng phù hợp để giữ ổn định khoang thủy lực.
•Chịu được nhiệt độ của dầu truyền nhiệt.
•Có khả năng chống ăn mòn và mài mòn ở mức phù hợp.
•Bề mặt dẫn dòng tương đối nhẵn, hạn chế tổn thất.
•Các mặt lắp ghép có độ chính xác và độ kín cần thiết.
•Không bị nứt, rỗ hoặc biến dạng trong quá trình sử dụng.
Việc lựa chọn vật liệu cụ thể cần dựa trên nhiệt độ làm việc, loại dầu, áp suất, lưu lượng và điều kiện môi trường của hệ thống. Không nên chỉ dựa vào kích thước bơm khi đánh giá khả năng chịu nhiệt và độ bền của thân bơm.
Những hư hỏng thường gặp ở thân bơm
Nứt hoặc rò rỉ thân bơm
Nứt thân bơm có thể xuất hiện do quá tải áp suất, sốc nhiệt, rung động kéo dài, va đập hoặc khuyết tật vật liệu. Rò rỉ tại thân bơm cần được xử lý sớm vì dầu nóng có thể làm mất an toàn và ảnh hưởng đến cụm động cơ.
Biến dạng do nhiệt
Việc gia nhiệt quá nhanh, làm nguội đột ngột hoặc vận hành ngoài giới hạn có thể tạo ra chênh lệch nhiệt độ lớn trong thân bơm. Biến dạng nhiệt làm thay đổi khe hở giữa bánh công tác và khoang bơm, dẫn đến cọ sát hoặc giảm hiệu suất.
Mòn và xói mòn bề mặt dẫn dòng
Dầu có cặn hoặc tạp chất có thể gây mài mòn bề mặt bên trong thân bơm. Nếu dòng chảy có tốc độ cao hoặc phát sinh xâm thực, một số vùng dẫn dòng cũng có thể bị xói mòn.
Hư hỏng mặt ghép
Mặt ghép giữa thân bơm và nắp bơm có thể bị xước, cong hoặc biến dạng do tháo lắp không đúng cách. Khi đó, gioăng khó bảo đảm độ kín và nguy cơ rò rỉ tăng lên.
Kiểm tra và bảo dưỡng thân bơm
Để bảo vệ tốt cụm thủy lực, cần kiểm tra thân bơm trong các đợt bảo dưỡng định kỳ. Nội dung kiểm tra nên bao gồm:
•Quan sát bên ngoài để phát hiện nứt, rò rỉ hoặc dấu hiệu quá nhiệt.
•Kiểm tra các mặt bích, mối nối và vị trí lắp gioăng.
•Kiểm tra độ chắc chắn của bu lông và bệ đỡ.
•Làm sạch cặn bám tại các khoang và đường dẫn dòng khi cần thiết.
•Kiểm tra bề mặt trong thân bơm khi bánh công tác có dấu hiệu cọ sát.
•Đánh giá tình trạng ăn mòn, xói mòn và biến dạng.
•Kiểm tra tương quan giữa thân bơm, trục và bánh công tác sau khi tháo lắp.
Không nên hàn sửa hoặc gia công lại thân bơm tùy tiện, đặc biệt khi chưa đánh giá ảnh hưởng đến độ bền, kích thước khoang thủy lực và khả năng chịu áp. Mọi xử lý sửa chữa cần bảo đảm thân bơm vẫn duy trì được độ kín và hình học cần thiết.
Các điều kiện giúp thân bơm bảo vệ cụm thủy lực hiệu quả
Thân bơm chỉ phát huy đầy đủ chức năng khi toàn bộ hệ thống được lắp đặt và vận hành đúng. Một số điều kiện quan trọng gồm:
•Dầu truyền nhiệt sạch, đúng chủng loại và không chứa nhiều tạp chất.
•Đường ống hút thông thoáng, cấp dầu ổn định cho bơm.
•Không để bơm chạy khô hoặc làm việc khi mức dầu quá thấp.
•Hạn chế gia nhiệt và làm nguội đột ngột.
•Đường ống được đỡ độc lập, không tạo tải bất thường lên thân bơm.
•Bơm được căn chỉnh đúng với động cơ và khớp nối.
•Vận hành trong phạm vi lưu lượng, cột áp và nhiệt độ phù hợp.
•Kiểm tra rung động, tiếng ồn và rò rỉ theo định kỳ.
Nếu các điều kiện trên không được bảo đảm, thân bơm có thể phải chịu tải vượt mức và khả năng bảo vệ cụm thủy lực sẽ suy giảm.
Thân bơm RY125-80-200 là kết cấu bao che và dẫn dòng quan trọng, gồm vỏ thân, khoang hút, khoang bánh công tác, vùng dẫn hướng, khoang đẩy, cửa hút, cửa đẩy và các bề mặt lắp ghép với nắp bơm. Bộ phận này vừa chịu áp lực, vừa duy trì hình dạng khoang thủy lực, đồng thời bảo vệ bánh công tác và các chi tiết bên trong khỏi tác động cơ học, nhiệt và môi trường.
Khả năng bảo vệ cụm thủy lực của thân bơm thể hiện ở việc giữ ổn định đường dẫn dầu, hạn chế rò rỉ, duy trì khe hở làm việc và giảm ảnh hưởng của rung động, biến dạng nhiệt cùng tạp chất. Để thân bơm làm việc bền vững, cần kết hợp thiết kế phù hợp với lắp đặt chính xác, sử dụng dầu sạch, kiểm soát nhiệt độ và bảo dưỡng định kỳ. Khi các yếu tố này được bảo đảm, cụm thủy lực của bơm RY125-80-200 sẽ hoạt động ổn định và duy trì hiệu quả tuần hoàn dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY125-80-200: nguyên lý làm việc khi hệ thống hoạt động ở tải cao
Khi dây chuyền sản xuất hoạt động ở tải cao, nhu cầu gia nhiệt tăng lên và hệ thống dầu truyền nhiệt phải vận chuyển một lượng nhiệt lớn hơn trong cùng một khoảng thời gian. Lúc này, bơm dầu truyền nhiệt RY125-80-200 phải duy trì dòng dầu nóng ổn định qua lò gia nhiệt, đường ống, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt. Nguyên lý làm việc của bơm vẫn dựa trên lực ly tâm, nhưng các yêu cầu về lưu lượng, cột áp, nhiệt độ và khả năng tản nhiệt trở nên khắt khe hơn.
Tải cao tác động như thế nào đến hệ thống dầu truyền nhiệt
Tải cao xảy ra khi nhiều thiết bị cùng cần nhiệt, năng suất sản xuất tăng, nguyên liệu có độ ẩm hoặc độ nhớt lớn hơn, hoặc dây chuyền phải duy trì nhiệt độ cao trong thời gian dài. Khi đó, lượng nhiệt cần truyền từ lò đến các thiết bị công nghệ tăng lên.
Để đáp ứng nhu cầu này, hệ thống thường cần duy trì lưu lượng dầu lớn và ổn định. Dầu phải liên tục đi qua các bề mặt trao đổi nhiệt để mang nhiệt đến đúng vị trí. Nếu dòng dầu bị giảm, thiết bị cuối tuyến có thể không nhận đủ nhiệt. Nếu áp suất dao động, lưu lượng giữa các nhánh cũng có thể mất cân bằng.
Trong điều kiện tải cao, RY125-80-200 không chỉ làm nhiệm vụ đưa dầu đi qua đường ống. Bơm phải tạo đủ năng lượng để vượt qua tổng trở lực của hệ thống, đồng thời làm việc liên tục với mức tải lớn trên động cơ, trục, ổ đỡ và cụm làm kín.
Nguyên lý tạo dòng dầu ở tải cao
Động cơ truyền mô-men xoắn đến trục và cánh bơm. Khi cánh bơm quay, dầu truyền nhiệt đi vào vùng tâm cánh bơm, sau đó được đẩy từ tâm ra mép ngoài nhờ lực ly tâm. Dầu nhận thêm năng lượng dưới dạng vận tốc và áp suất.
Tại thân bơm, khoang dẫn dòng chuyển một phần động năng thành áp suất tĩnh. Áp suất này đẩy dầu qua cửa xả và mạng đường ống. Khi hệ thống chuyển sang tải cao, bơm phải duy trì tốc độ quay và điểm làm việc phù hợp để bảo đảm lưu lượng cần thiết đến các thiết bị sử dụng nhiệt.
Dòng dầu ở tải cao được quyết định bởi sự cân bằng giữa đường đặc tính của bơm và đường đặc tính của hệ thống. Khi mở thêm các nhánh gia nhiệt hoặc tăng nhu cầu trao đổi nhiệt, trở lực và yêu cầu lưu lượng của hệ thống thay đổi. Bơm sẽ làm việc tại một điểm mới. Nếu điểm làm việc vẫn nằm trong vùng cho phép, bơm có thể tiếp tục cung cấp dòng ổn định.
Quan hệ giữa lưu lượng và cột áp khi tải tăng
Khi tải của hệ thống tăng, lưu lượng dầu thường cần tăng để vận chuyển nhiều nhiệt hơn. Tuy nhiên, lưu lượng không thể tăng vô hạn chỉ bằng cách mở thêm van. Mỗi bơm có một đường đặc tính riêng thể hiện quan hệ giữa lưu lượng và cột áp. Khi lưu lượng tăng, cột áp mà bơm có thể tạo ra thường giảm theo đường đặc tính.
Nếu hệ thống có nhiều đường ống, van, bộ trao đổi nhiệt hoặc thiết bị hoạt động đồng thời, tổng trở lực sẽ tăng. Bơm cần có cột áp đủ để đưa dầu qua các khu vực này. Khi cột áp không đủ, lưu lượng tại các nhánh xa hoặc có trở lực lớn sẽ giảm, khiến nhiệt phân phối không đều.
Trong trường hợp bơm phải làm việc ở vùng lưu lượng quá lớn, động cơ có thể tăng tải, dòng điện tăng và hiệu suất giảm. Ngược lại, nếu van bị đóng nhiều và lưu lượng giảm quá thấp, phần năng lượng truyền vào dầu không được chuyển thành dòng chảy hiệu quả mà có thể làm dầu nóng lên trong thân bơm. Vì vậy, tải cao cần được đáp ứng bằng sự phối hợp giữa công suất bơm, tốc độ quay, van điều tiết và thiết kế đường ống.
Vai trò của động cơ và trục bơm
Ở tải cao, động cơ phải cung cấp đủ công suất để duy trì tốc độ quay của cánh bơm. Khi lưu lượng hoặc cột áp tăng, mô-men cản trên trục cũng tăng. Nếu động cơ không đủ công suất, tốc độ quay có thể suy giảm, làm giảm khả năng tạo áp suất và khiến dòng dầu không đạt yêu cầu.
Trục bơm truyền toàn bộ mô-men từ động cơ đến cánh bơm. Trong điều kiện vận hành dài và tải lớn, trục phải làm việc ổn định, hạn chế lệch tâm và rung động. Khớp nối cần được căn chỉnh chính xác để tránh truyền lực bất thường sang ổ đỡ và phớt.
Dòng điện động cơ, nhiệt độ ổ đỡ và độ rung là các chỉ dấu quan trọng khi hệ thống chạy tải cao. Nếu dòng điện tăng liên tục, có thể hệ thống đang vượt quá điểm làm việc phù hợp hoặc đường ống xuất hiện trở lực bất thường. Nếu rung tăng, cần kiểm tra mất cân bằng cánh bơm, lệch tâm, thiếu dầu hoặc hiện tượng xâm thực.
Ảnh hưởng của nhiệt độ dầu khi vận hành tải cao
Khi tải cao, lò gia nhiệt phải cung cấp nhiều năng lượng hơn và dầu có thể làm việc gần giới hạn nhiệt độ thiết kế. Nhiệt độ cao làm thay đổi độ nhớt của dầu. Khi dầu loãng hơn, tổn thất ma sát trong đường ống có thể giảm, nhưng khả năng làm kín tại một số vị trí cũng trở nên nhạy cảm hơn.
Nếu nhiệt độ vượt mức cho phép, dầu có thể bị oxy hóa nhanh, tạo cặn hoặc sinh hơi. Dầu biến chất làm giảm hiệu quả truyền nhiệt và làm tăng nguy cơ tắc nghẽn trong đường ống, bộ trao đổi nhiệt hoặc các kênh nhỏ. Khi đó, bơm phải làm việc với trở lực lớn hơn và khó duy trì lưu lượng.
RY125-80-200 cần được vận hành trong giới hạn nhiệt độ phù hợp với loại dầu và cấu hình làm kín. Hệ thống không nên tăng tải đột ngột khi dầu chưa đạt điều kiện lưu thông. Việc tăng nhiệt và tăng lưu lượng cần diễn ra theo trình tự để hạn chế sốc nhiệt cho bơm, đường ống và thiết bị trao đổi nhiệt.
Điều kiện hút và nguy cơ xâm thực
Ở tải cao, lượng dầu đi qua bơm lớn hơn nên điều kiện hút trở nên đặc biệt quan trọng. Đường hút phải cung cấp đủ dầu cho tâm cánh bơm mà không tạo tổn thất quá lớn. Nếu mức dầu thấp, van hút mở chưa đủ, bộ lọc bị tắc hoặc đường hút quá hẹp, áp suất tại cửa hút có thể giảm mạnh.
Khi áp suất tại cửa hút thấp hơn mức cần thiết, một phần dầu có thể hình thành bọt hơi. Các bọt này bị phá vỡ khi đi vào vùng áp suất cao, gây ra hiện tượng xâm thực. Xâm thực làm bơm phát tiếng ồn, rung mạnh, giảm lưu lượng và có thể làm hư bề mặt cánh bơm.
Để bảo đảm bơm làm việc ở tải cao, đường hút cần ngắn, thông thoáng và hạn chế co nối không cần thiết. Bồn dầu và bồn giãn nở phải duy trì mức dầu phù hợp. Dầu cần đạt nhiệt độ và độ nhớt cho phép trước khi bơm chuyển sang tải lớn. Việc loại bỏ khí trong hệ thống cũng giúp ổn định điều kiện hút.
Duy trì áp suất trong mạng đường ống
Khi nhiều thiết bị cùng sử dụng nhiệt, dòng dầu được phân phối qua nhiều nhánh. Áp suất tại cửa xả của bơm phải đủ để vượt qua trở lực của nhánh bất lợi nhất. Nếu không cân bằng, nhánh gần bơm có thể nhận quá nhiều dầu, trong khi nhánh xa hoặc có nhiều đoạn co nối bị thiếu dòng.
Van cân bằng, van điều tiết và đồng hồ áp suất giúp kiểm soát sự phân phối dầu. Khi tải tăng, cần kiểm tra áp suất trên đường cấp và đường hồi thay vì chỉ dựa vào nhiệt độ tại một vị trí. Chênh lệch áp suất bất thường có thể cho thấy van bị đóng, đường ống bị tắc hoặc bộ trao đổi nhiệt bị bám cặn.
Duy trì áp suất không có nghĩa là đóng van để đẩy áp suất lên cao nhất. Mục tiêu là giữ áp suất phù hợp với lưu lượng yêu cầu và giới hạn chịu áp của thiết bị. Áp suất quá cao làm tăng tải lên đường ống, phớt, mặt bích và các mối nối, đồng thời có thể làm tăng mức tiêu thụ điện.
Điều chỉnh tốc độ và lưu lượng khi tải cao
Khi hệ thống cần thay đổi công suất gia nhiệt, tốc độ động cơ có thể được điều chỉnh bằng biến tần nếu cấu hình bơm và động cơ cho phép. Tăng tốc độ giúp tăng khả năng tạo lưu lượng và cột áp, nhưng đồng thời làm tăng công suất tiêu thụ, tải cơ học và yêu cầu làm kín.
Giảm tốc độ giúp tiết kiệm năng lượng khi nhu cầu nhiệt giảm. Tuy nhiên, tốc độ không được giảm đến mức làm lưu lượng xuống quá thấp. Dầu vẫn phải đủ lưu thông qua lò và các vùng gia nhiệt để tránh bị giữ lâu, quá nhiệt cục bộ hoặc suy giảm chất lượng.
Trong một số trường hợp, van điều tiết được dùng để điều chỉnh dòng. Phương pháp này đơn giản nhưng có thể làm tăng tổn thất áp suất nếu van bị siết quá nhiều. Đối với hệ thống thường xuyên thay đổi tải, điều khiển tốc độ bơm kết hợp với điều khiển nhiệt độ thường giúp phản hồi linh hoạt hơn, nhưng phải được cài đặt theo giới hạn vận hành thực tế.
Bảo vệ cụm làm kín và ổ đỡ
Ở nhiệt độ cao và tải lớn, cụm làm kín phải hạn chế rò rỉ dầu đồng thời bảo vệ khu vực ổ đỡ khỏi nhiệt truyền từ thân bơm. Nếu phớt bị lão hóa, lắp lệch hoặc làm việc trong điều kiện quá nhiệt, dầu nóng có thể rò ra ngoài. Rò rỉ không chỉ làm giảm lượng dầu trong hệ thống mà còn tạo nguy cơ mất an toàn.
Ổ đỡ chịu tải từ trục và cánh bơm. Khi bơm rung hoặc căn chỉnh không đúng, tải lên ổ đỡ tăng và nhiệt độ ổ đỡ có thể vượt mức bình thường. Cần kiểm tra định kỳ tình trạng bôi trơn, độ rung và nhiệt độ tại vị trí ổ đỡ.
Khi phát hiện rò rỉ, rung hoặc tiếng ồn bất thường trong lúc tải cao, không nên tiếp tục tăng tải để bù cho lưu lượng giảm. Cần đưa hệ thống về trạng thái an toàn, kiểm tra nguyên nhân và xử lý trước khi vận hành trở lại.
Quy trình đưa bơm lên tải cao
Trước khi tăng tải, cần kiểm tra mức dầu, tình trạng đường hút, vị trí van, khả năng thông thoáng của đường hồi và tình trạng các thiết bị trao đổi nhiệt. Thân bơm phải đầy dầu, hệ thống phải được xả khí và các cảm biến cần hoạt động bình thường.
Bơm nên được khởi động ở điều kiện ổn định, sau đó tăng dần nhiệt độ và lưu lượng theo nhu cầu của dây chuyền. Trong quá trình tăng tải, cần theo dõi áp suất cửa hút, áp suất cửa xả, dòng điện động cơ, nhiệt độ dầu, nhiệt độ ổ đỡ và độ rung.
Nếu các thông số nằm trong giới hạn cho phép, bơm có thể tiếp tục duy trì tải. Nếu xuất hiện tiếng ồn, rung mạnh, áp suất dao động hoặc dòng điện tăng bất thường, cần giảm tải và xác định nguyên nhân. Việc tăng tải theo từng bước giúp tránh sốc nhiệt và phát hiện sớm những vấn đề trong hệ thống.
Khi hệ thống hoạt động ở tải cao, bơm dầu truyền nhiệt RY125-80-200 dùng năng lượng từ động cơ để duy trì dòng dầu nóng với lưu lượng và cột áp phù hợp. Cánh bơm truyền năng lượng cho dầu, thân bơm chuyển một phần động năng thành áp suất, còn mạng đường ống phân phối dầu đến các thiết bị cần nhiệt.
Hiệu quả làm việc ở tải cao phụ thuộc vào sự cân bằng giữa lưu lượng, cột áp, công suất động cơ, điều kiện hút và nhiệt độ dầu. Đường hút phải đủ thông thoáng để tránh xâm thực, đường ống phải được cân bằng để phân phối dầu đều và cụm làm kín, ổ đỡ phải được bảo vệ khỏi nhiệt và rung động.
Khi được đưa tải theo từng bước và giám sát đúng các thông số vận hành, RY125-80-200 có thể duy trì dòng dầu ổn định, đáp ứng nhu cầu truyền nhiệt lớn và hỗ trợ hệ thống hoạt động liên tục mà không làm giảm độ an toàn hay độ tin cậy của thiết bị.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

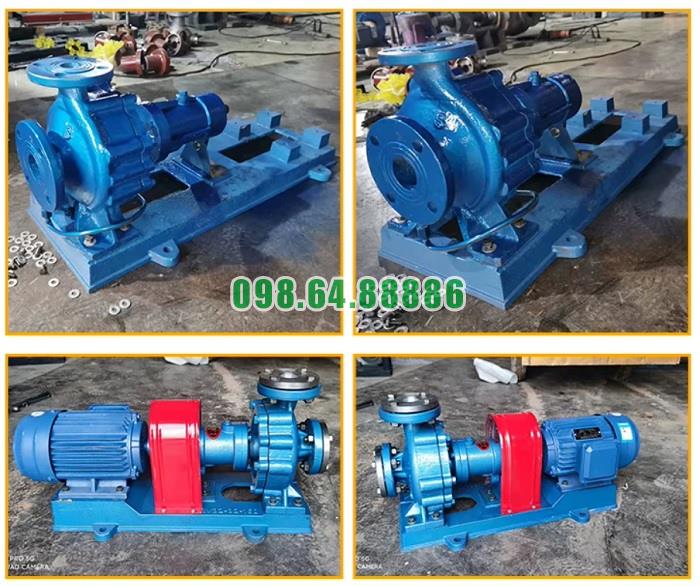

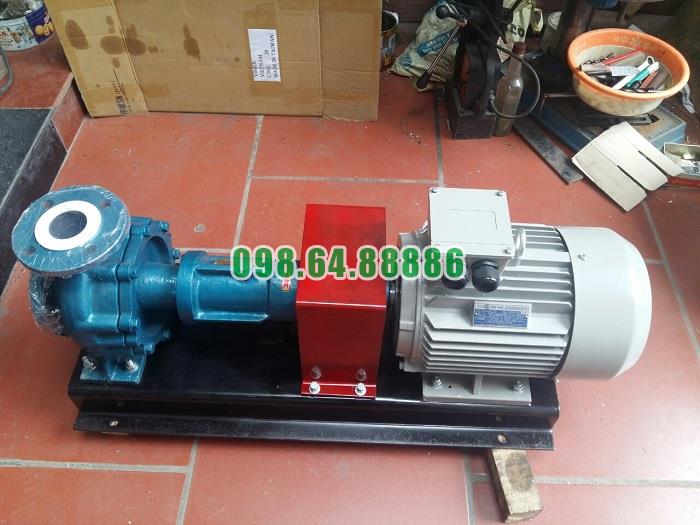

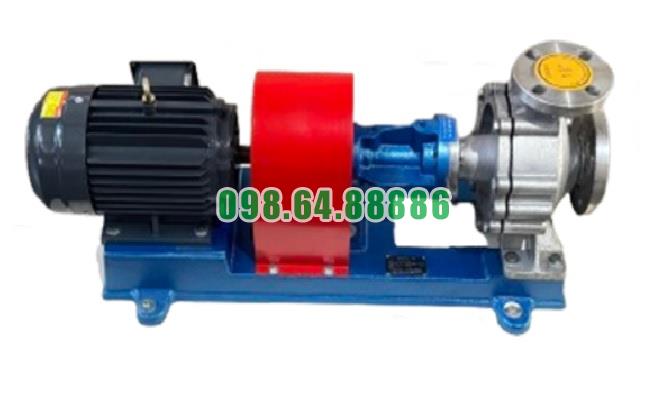

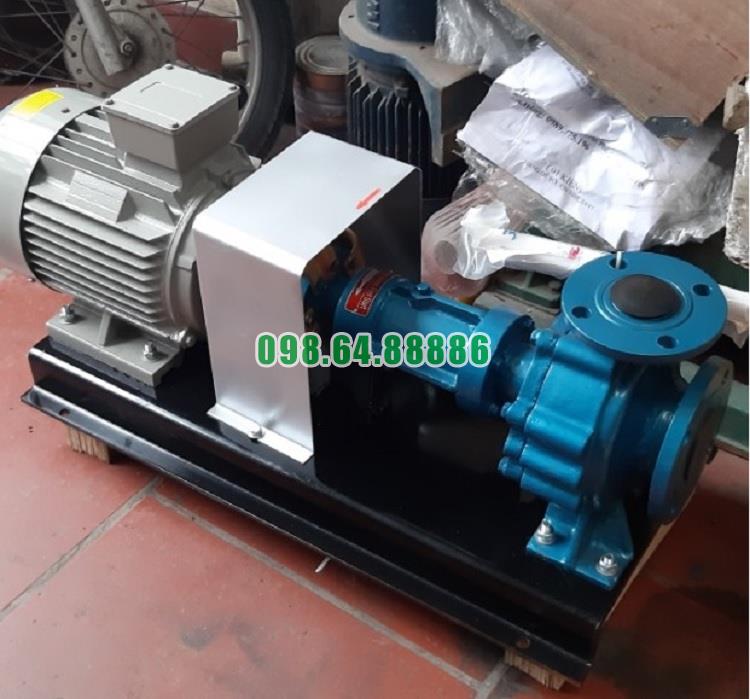

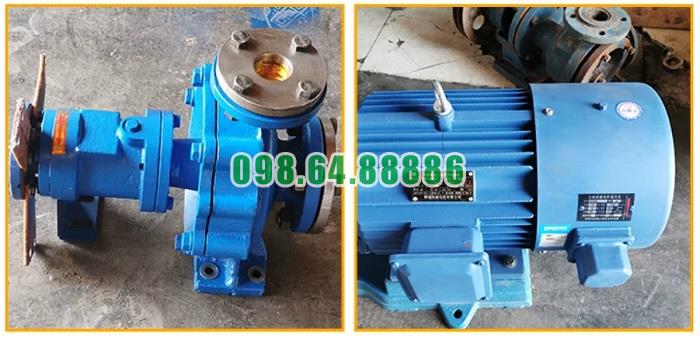

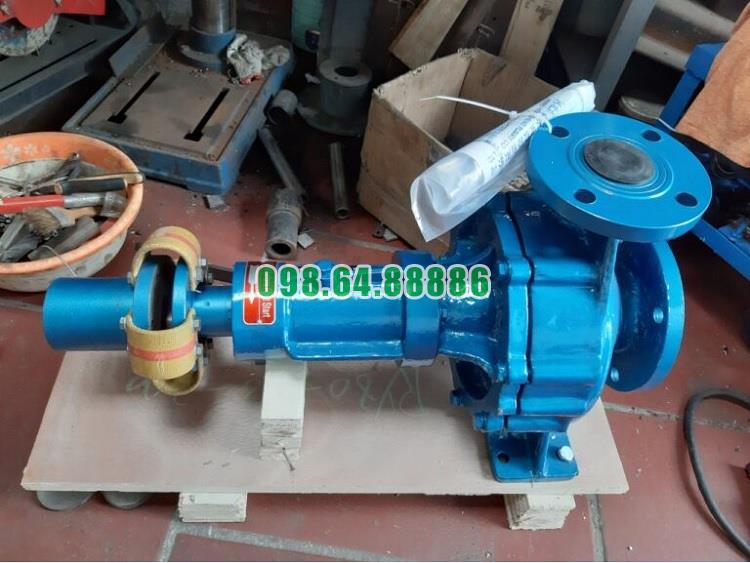

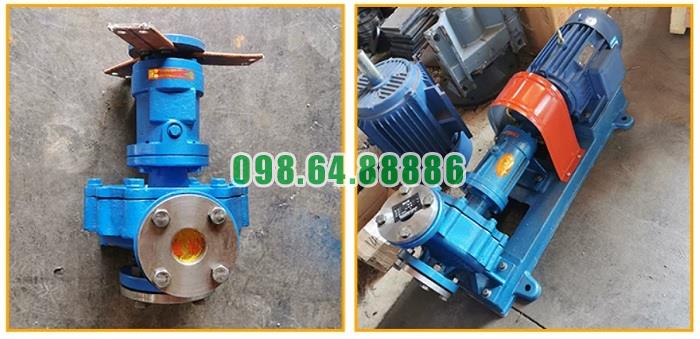

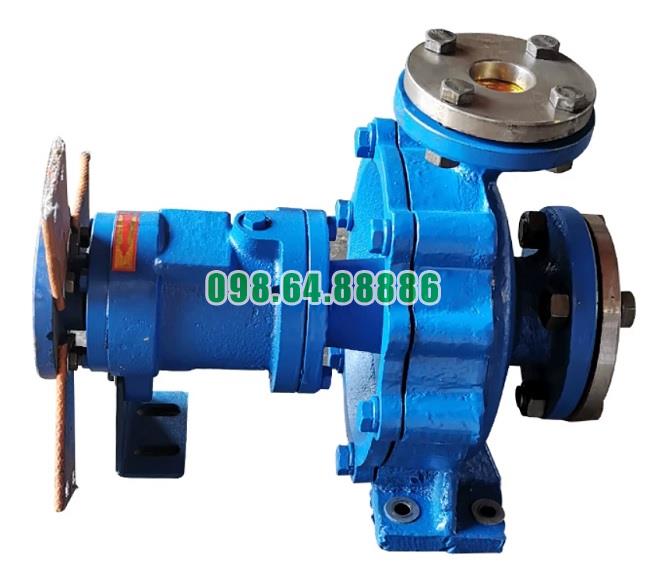

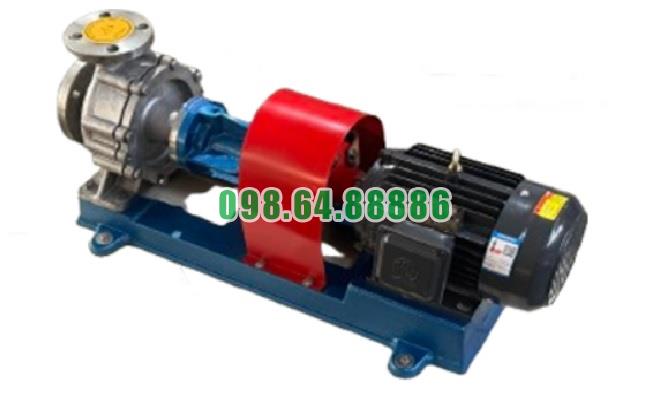

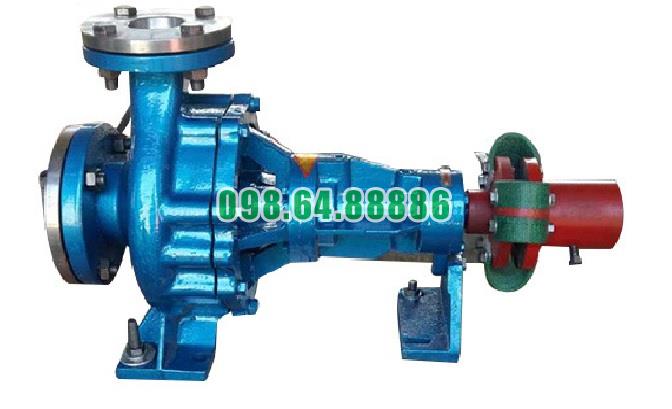

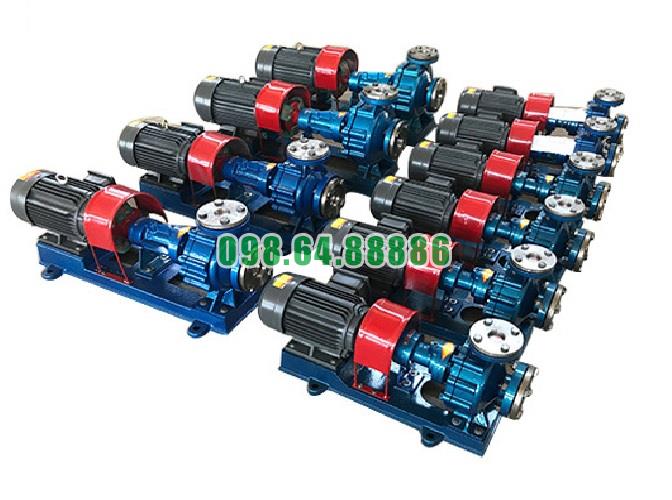

Hình ảnh thực tế bơm dầu truyền nhiệt RY
